Рабочий проект на строительство столовой на в Жанажол Актюбинской области выполнен на основании "Исходных данных"
Класс здания II, степень огнестойкости II.
Проектируемая столовая размерами в осях 30,0х23,3м, высотой здания 3,85 м от уровня
планировочной отметки земли до максимальной точки.
Наружные стены толщиной 100 мм запроектированы навесные стеновые панели типа "Сэндвич" с каркасом из металлоконструкций, утеплитель - сэндвичпанели 100мм. Наружная отделка - сэндвичпанели. Перегородки из стеновых панелей типа "Сэндвич".
Фундаменты запроектированы ленточные монолитные из бетона класса В7.5 и столбчатые под колоннами.
Горизонтальную гидроизоляцию выполнить из 2-х слоев гидроизола, вертикальная гидроизоляция-обмазка горячим битумом за 2 раза.
Покрытие - панели "Сэндвич" по металлическим прогонам из швеллеров. Кровля двускатная.
Группы возгораемости и пределы огнестойкости принятых в проекте конструкций соответствуют требованиям СНиП.
Внутренняя отделка- согласно "Ведомости отделки".
Окна предусмотрены металлопластиковые с двойным остеклением, двери индивидуальные.
По периметру здани
- Главная -
- Чертежи -
- Строительство -
- Рабочий проект на строительство столовой

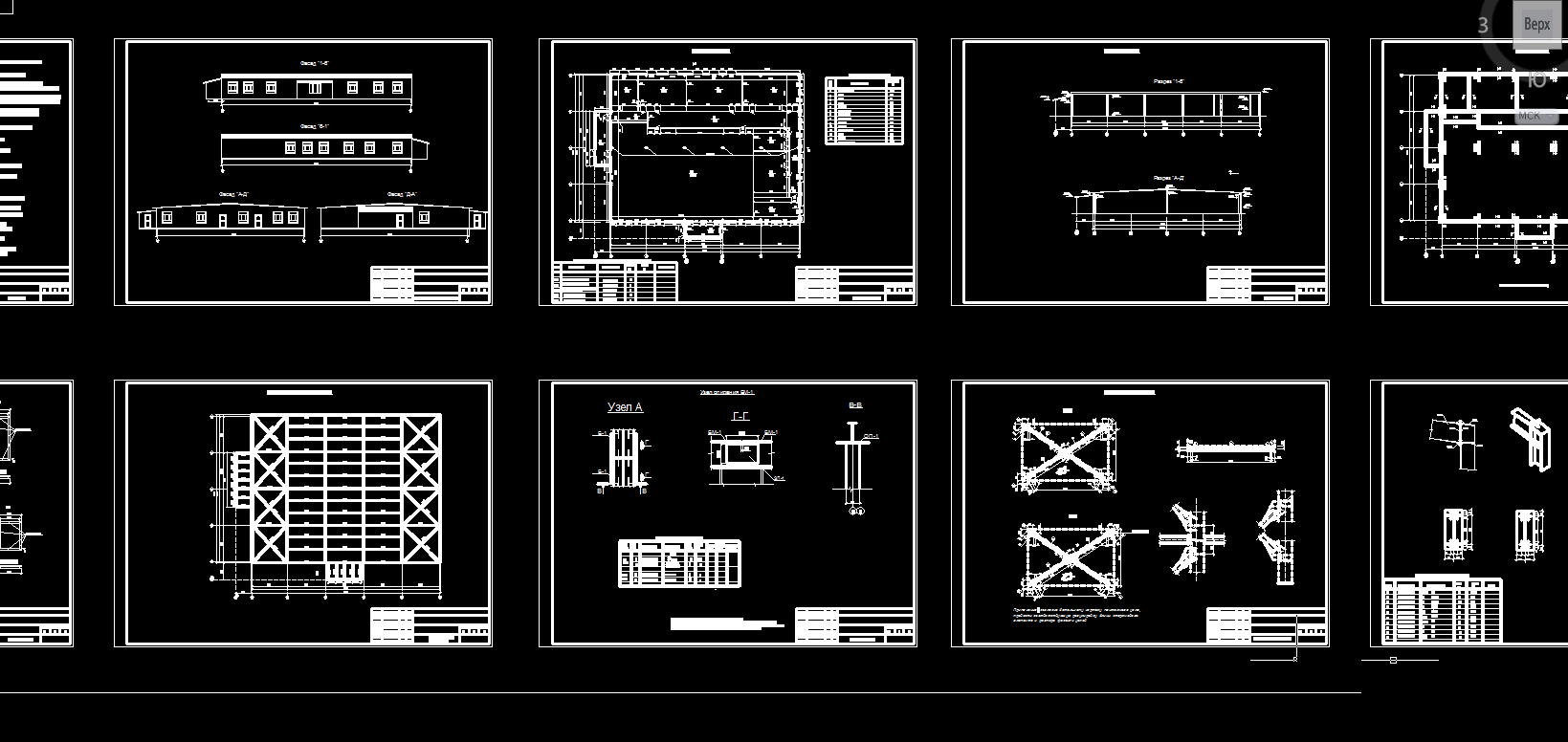

Рабочий проект на строительство столовой
0
31
882
5
2
100

Сообщить о проблеме
Автор
Дата
02.05.2017
Язык
Русский
Состав
АС, ВК, ОВ, ЭС, ПС, ГП
Софт
AutoCAD 2013
Как открыть?
Содержимое архива
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Комментарии
2

Андрей
Модератор
02.05.2017 в 20:32
Ссылка на комменарий 219727
на сколько мест столовая??
Айдос
Койшыгул
Автор
03.05.2017 в 10:24
Ссылка на комменарий 219780
на 150 мест
