Проект осветительной установки молочного блока производительностью 3 тонны молока в сутки

Белорусский государственный аграрный технический университет
Кафедра электрооборудования сельскохозяйственных предприятий
Курсовой проект по дисциплине: «Электрическое освещение и облучение»
На тему «Проект осветительной установки молочного блока производительностью 3 тонны молока в сутки»
Минск 2016

Исходные данные:
Проектируемый объект – молочный блок производительностью 3 тонны молока в сутки.
Характеристика строительных конструкций здания:
- стены – кирпичные;
- перекрытие – сборные железобетонные плиты;
- полы – из керамических плиток, деревянные, бетонные.
- окна, двери – деревянные.
- отделка внутренняя – стены и потолки штукатурятся цементно-известковым раствором с последующей покраской известковым раствором;
- высота помещения 3000 метров.
Инженерное оборудование:
- отопление – водяное с параметрами 70-105ºС и воздушное;
- вентиляция – приточно-вытяжная с механическим побуждением.
Проектируемый объект по характеристике окружающей среды относится к помещениям с нормальными условиями. Относительная влажность в помещении в тёплый период года составляет 40-44%, а в холодный – 40%; температура воздуха 18-22ºC.
По огнестойкости проектируемый объект относится ко 2-ой степени.

В курсовом проекте было спроектировано электрическое освещение молочного блока производительностью 3 тонны молока в сутки.
При проектировании общего освещения здания молочного блока, были решены следующие задачи:
- определены общестроительные и технологические параметры объекта проектирования, условий окружающей среды в помещениях;
- выбраны источники света, системы и виды освещения, освещенности и коэффи¬циенты запаса, произведено обоснование типов осветительных приборов;
- произведен расчет по размещению осветительных приборов в осветительном пространстве и определению мощности или количества источников света, устанавливаемых в ос¬ветительных приборах;
- произведён выбор напряжения и схемы питания осветительной установки, марки проводов (кабелей) и способов прокладки электрической сети:
- расчет сечения проводников и защиты сети от аварийных режимов;
- разработаны мероприятий по эксплуатации осветительной установки, энергосбережению, охране труда и технике безопасности, повышению коэффициента мощности осветительной установки.
Данный курсовой проект является комплексной работой, в которой есть ссылки, решения и выводы.
Пояснительная записка состоит из 32 страницы печатного текста, содержит 6 таблиц и 2 рисунка. К ней приложена графическая часть из 1 листа формата А1.

Содержание
Введение
1 Общая часть
2 Светотехнический расчёт
3 Расчет электрических сетей осветительных установок
4 Эксплуатация осветительной установки
Литература

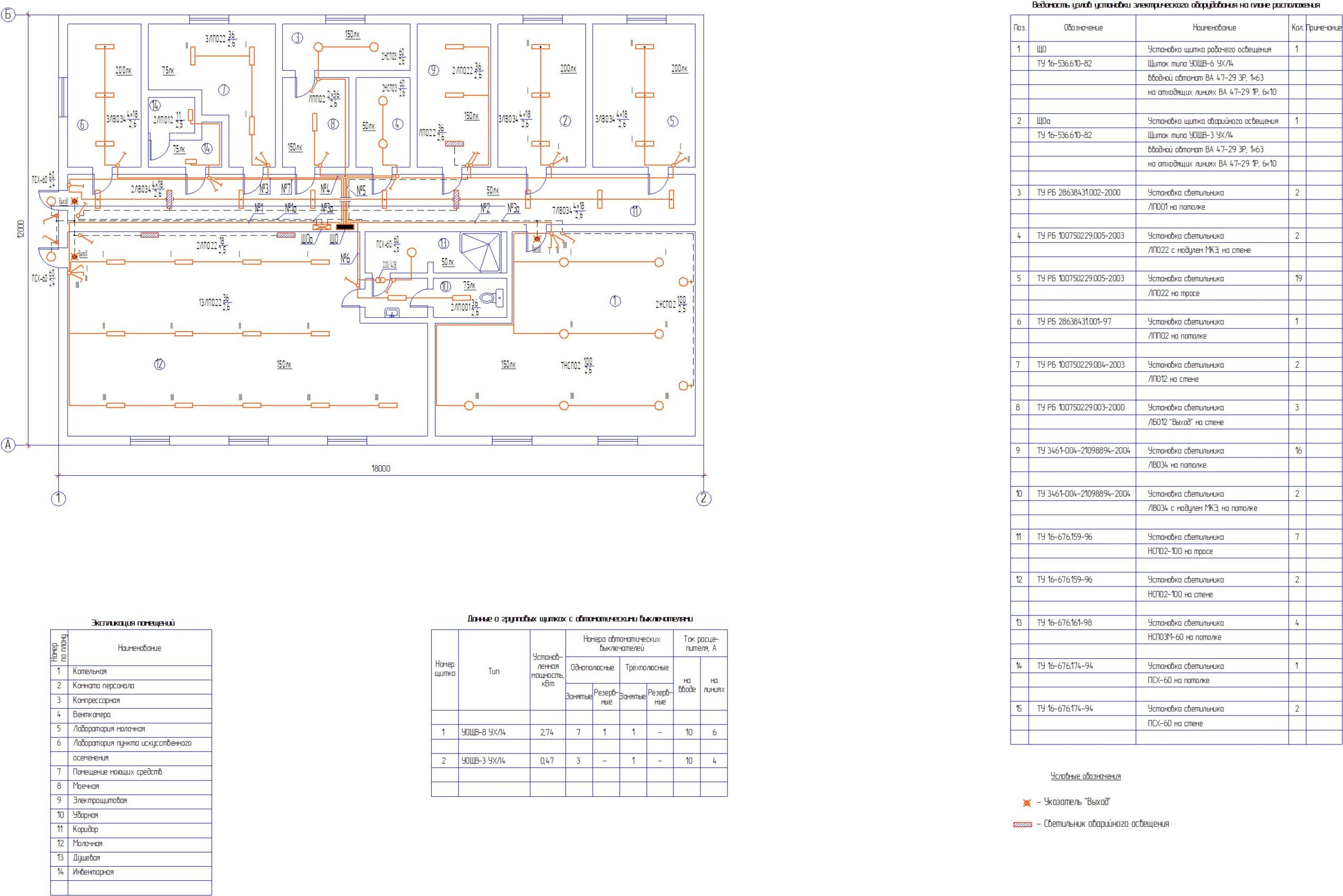

Состав: План с осветительной сетью (ЭО) Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Проект осветительной установки молочного блока производительностью 3 тонны молока в сутки

1.DOC
2.DOC
3.DOC
4.DOC
АННОТАЦИЯ.doc
Б-3.cdw
ВВЕДЕНИЕ.doc
ЛИТЕРАТУРА.doc
СОДЕРЖАНИЕ.doc
ТИТУЛЬНЫЙ.doc
