Проект реализации фотоэлектрической системы одноэтажного дома

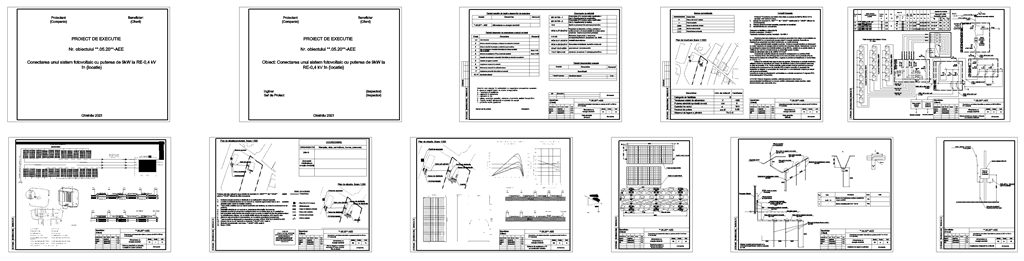

Полный проект установки фотоэлектрической системы вместе с рабочими спецификациями. Данные о местоположении здания, компании-производителе или имена клиентов изменены.

Proiectul “Conectarea unui sistem fotovoltaic cu puterea de 9kW la RE-0,4 kV în {locatie}” este realizat în baza:
1. avizului de racordare Nr. G20****** din **.05.20** valabil până la **.05.20** eliberat de ICS {Companie}
2. Planului general al lotului cadastral, prezentat de beneficiar;
3. Sarcinii tehnice si a normativelor.

Categoria de fiabilitate a obiectului-III;
Puterea contractata - Pc=9kW ;
Tensiunea nominala in punctul racordarii - Un=380 V.

Proiectul presupune instalarea si conectarea panourilor fotovoltaice monocristaline de tip JKM450-60HL4, ce transformă energia solară în energie electrică. Panourile se instalează pe acoperisul unei clădiri rezidentiale, cu locatia {locatie}.
Puterea electrică totală instalată constituie . Evidenta energiei electrice se efectuează cu contor electronic de energie activă si reactivă de conectare directă, bidirectional. Contorul se montează în dulapul de evidentă existent, de tip BZUM,. instalat pe un perete interior, la înăltimea de 1,5m de la nivelul solului, cu acces liber pentru furnizor.
Cablul de alimentare este de tip АВВГнг 3x16 mm2/
Conexiunиle cablurilor trebuie de executat în corespundere cu cerintele NAIE.
p. 2.4. Divizarea firului mixt (PEN) ]n firul nul de lucru (N) si firul nul de protectie (PE) se efectuează în dulapul de evidentă (DEv). Legarea la pamânt se îndeplineste în conformitate cu NAIE p. 1.7.
Dulapul de evidentă este legat la priza de pamânt. Alimentarea cu energie electrică a utilajului electric se efectuiază prin dulapul de distributie dotat cu întrerupătoare automate, cu grad de protectie IP 54. Pentru protectia contra socului direct al curentului se prevede conectarea la conductorul nul de protectie (PE) a tuturor corpurilor si carcaselor ale instalatiilor si utilajului, si conductelor din metal care în urma deteriorării izolatiei pot nimeri sub tensiuni accidentale.
Lucrarile de montaj se efectuiază în conformitate cu cerintele normativelor în vigoare ПУЭ, NCM A08.02.2014 ПТБ si ПТЭ.

ATENTIE! Pâna la începerea lucrărilor, solicitati prezenta la fata locului a
reprezentantului beneficiarului si a tuturor părtilor cointeresate (retele electrice, retele telecomunicatii, gaz, apă-canal, etc.)
