топ За месяцПроект системы електроснабжения больницы в городе Канск . Пояснительная записка .
Используется в строительстве. Проект электроснабжения больницы.
Технико-экономические показатели
Напряжение сети -380/220 В
Установленная мощность
Вентсистемы -52,1квт
Электроосвещение -76,7квт
Технологическое оборудование -360,9квт
Расчетная (потребляемая) мощность
Ввод 1В-1 -107,8квт
Ввод 1В-2 -42,1квт
Ввод 2В-1 -68квт
Ввод 2В-2 -13квт
Расчетная мощность для тр. Подстанции -184,7квт

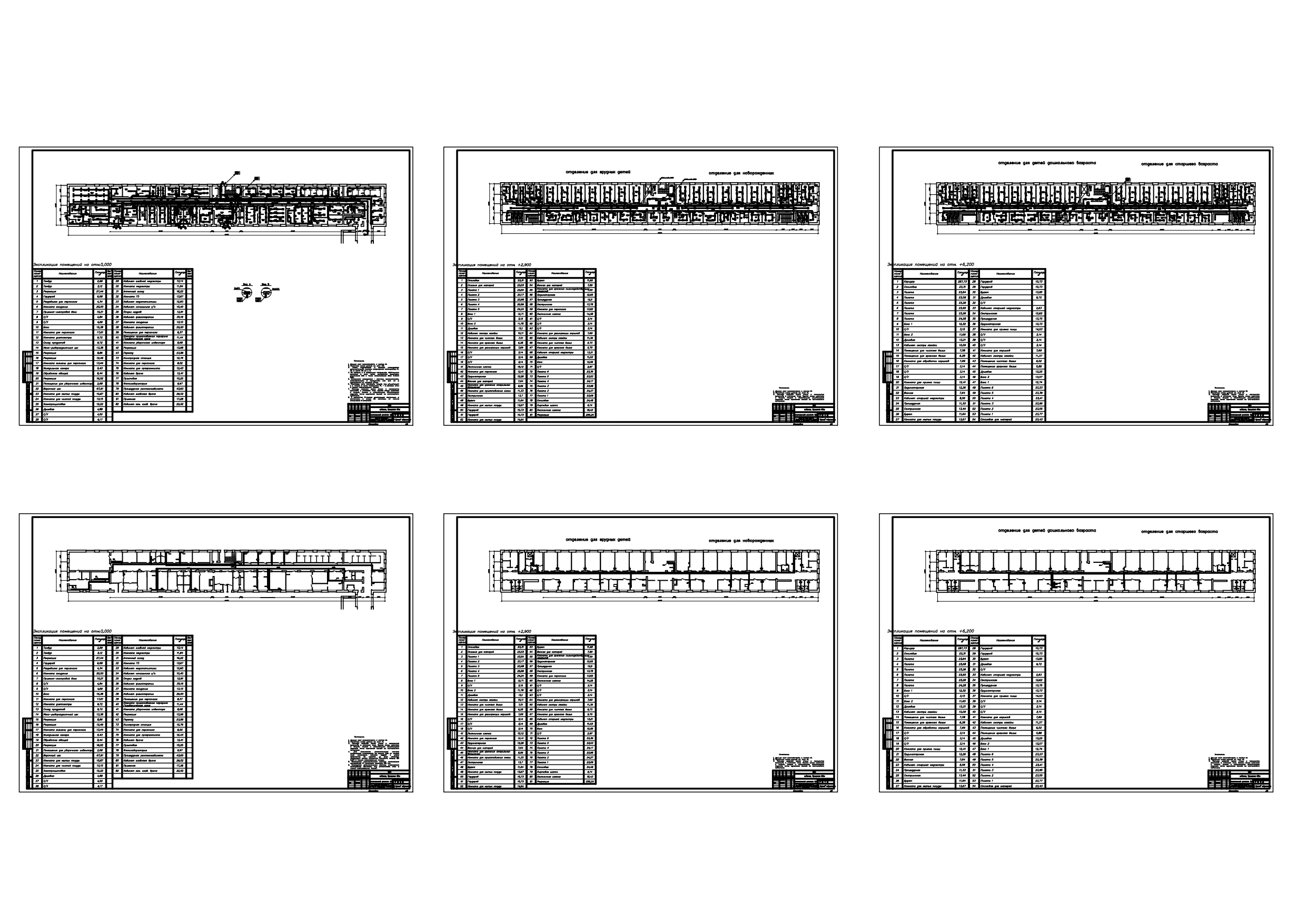

Состав: Чертежи Освещение: 1. Спецификация (4 л.), 2. Общие данные (1 л.), 3. Расположение групповых сетей (13 л.) 4. Схема электротехническая щитов принципиальная (3 л.). Силовое оборудование и вентиляция: 1. Спецификация (15 л.), 2. Общие данные (2 л.), 3. Расположение групповых сетей (5 л.), 4. Схема электротехническая принципиальная шкафы (13 л.), 5. Расположение магистральных сетей (7 л.), 6. Расположение групповых сетей вентиляции(5 л.), 7. Схема электротехническая принципиальная (3 л.). ПЗ (7 л.)
Софт: AutoCAD 2019
