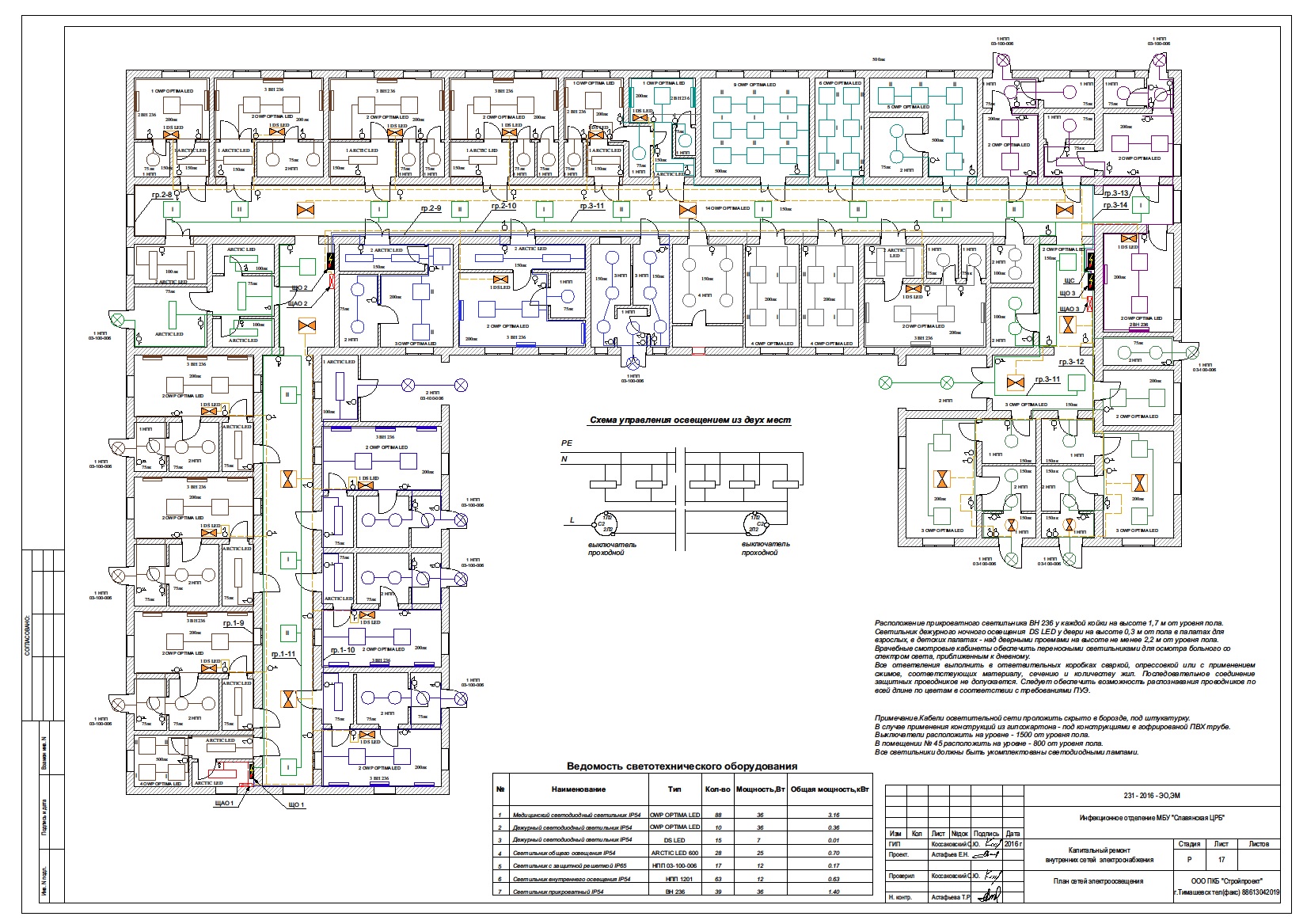

Проект внутреннего электроснабжения здания инфекционная больница

Капитальный ремонт электроснабжения инфекционной больницы. Проект , пояснительная записка, спецификация,объемы работ.
1.1 Характеристика объекта.
Проект внутреннего электроснабжения ремонтируемого здания инфекционной больницы, выполнен на основании задания на проектирование и в соответствии с представленными планами строительной части.
Проект включает в объем:
1.Внутреннюю электропроводку проектируемых помещений.
2.Схемы расположения светильников и обрудования
3.Контур заземления.
4. Ситема уранивания потенциалов
1.2.Основания для проектирования:
-техническое задание на проектирование.
- планы строительной части, технологическая часть архитектурных решений.
1.3.Основные показатели:
Основные показатели проекта:
Используемое напряжение - 220В, 380В.
Установленная мощность-146 кВт.
Расчетная мощность-90кВт.
Расчетный ток - 221.9А.
Коэффициент мощности-0,92.
Категория надежности - 2.
Аврийное освещение и прибор пожарной сигнализации -1 категория надежности
Т.макс.- 4ООО час.
Предполагаемый годовой расход электроэнергии-350800 кВт/час
Наружных контуров заземлений - 10 шт.

Электроснабжение инфекционного отделения осуществляется от ВЛ 0.4 кВ в ВРУ, расположенного в помещении щитовой. Проетом предусматривается замена ввода в здание с кабеля марки КГВ на СИП 2 А 3х35+1х50. Наружние сети, система питания устройст вентиляции в данном разделе проекта не разрабатывались.

Состав: Комплект чертежей ЭО,ЭМ, спецификации, ведомость объемов работ Язык документа

Софт: ArchiCAD 19
