Проект внутреннего электроснабжения здания Лицея
Разработка рабочего проекта внутреннего электроснабжения здания Лицея. Разрабатываются разделы ЭМ, ЭО, АОВ.
Характеристика объекта и принятые решения:
Рабочим проектом предусмотрено подключение электропитания электрического освещения, вентиляции, технологического оборудования. По надежности электроснабжения здание относится к III категории электроснабжения. Электроснабжение рабочего освещения предусмотрено от щитов рабочего освещения ЩО-1.. ЩО-7, вентиляционных установок от щитов ЩРВ1, ЩРВ2, технологического оборудования от щитов ЩС1.. ЩС4, питание которых предусмотрено от распределительного пункта РП. Электроснабжение РП предусмотрено от вводного ВРУ.
Электроснабжение потребителей I категории (светильники эвакуационного освещения, приборы пожарной сигнализации) обеспечивается за счет встроенных аккумуляторных батарей.
В качестве распределительных щитов приняты щитки серии ЩРВ с автоматическими выключателями ВА47-63. Учет электроэнергии предусмотрен в вводно-распределительном устройстве.
Управление освещением предусматривается местными выключателями. Обслуживание светильников предусматривается с лестниц-стремянок.
Для защиты людей от поражения электрическим током в осветительных щитках предусмотрена установка дифференциальных автоматических выключателей АД-32 на линиях, питающих штепсельные розетки.
Питающие и распределительные сети выполняются кабелем ВВГнг(А)-LS в штробе под слоем штукатурки.
В соответствии с ДСТУ Б В.2.5-38:2008 "Устройство молниезащиты зданий и сооружений" выполняется молниезащита здания по III категории.
Рабочим проектом предусмотрено устройство наружного контура заземления, выполненного из полосовой стали 40х5 мм и угловой стали 50х50х5 мм. Сопротивление защитного заземляющего устройства подтвердить лабораторным испытанием. В случае, если величина защитного заземляющего устройства больше 4 Ом, то необходимо добавить количество вертикальных заземлителей. Монтаж электропроводки и защитное заземление выполнить в соответствии с ПУЭ и СНиП 3.05.06-85 "Электротехнические устройства".

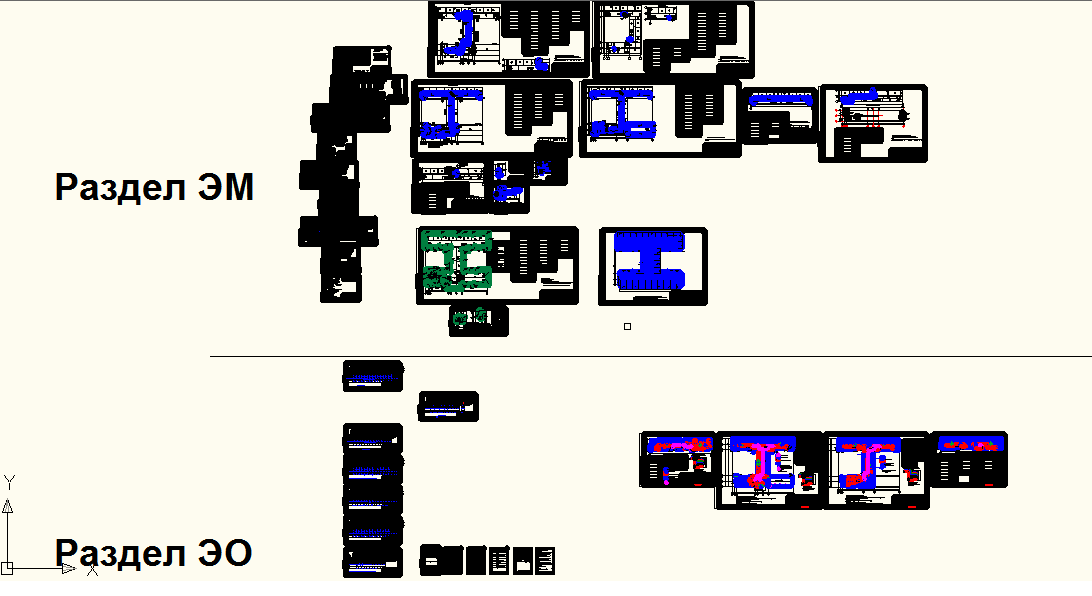

Состав: Комплект раздела ЭМ, Комплект раздела ЭО
Софт: AutoCAD 10
