Электроснабжение внутреннее офисно-административного здания: освещение, силовые сети, контур заземления, ВРУ, этажные распределительные щиты

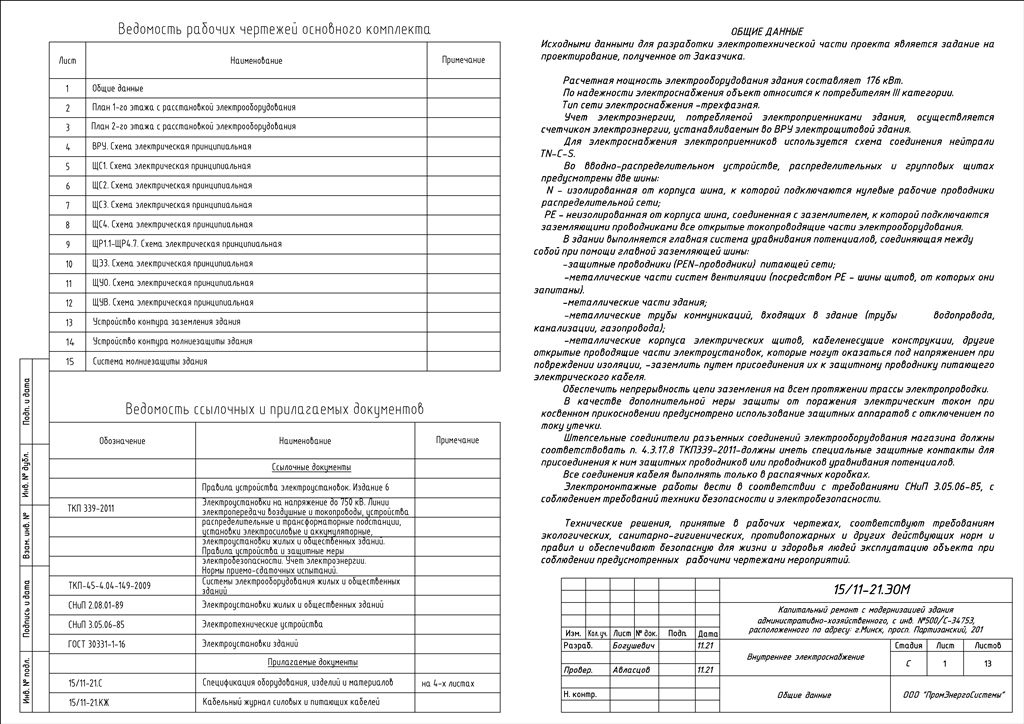

ОБЩИЕ ДАННЫЕ
Исходными данными для разработки электротехнической части проекта является задание на проектирование, полученное от Заказчика.
Расчетная мощность электрооборудования здания составляет 176 кВт.
По надежности электроснабжения объект относится к потребителям III категории.
Тип сети электроснабжения -трехфазная.

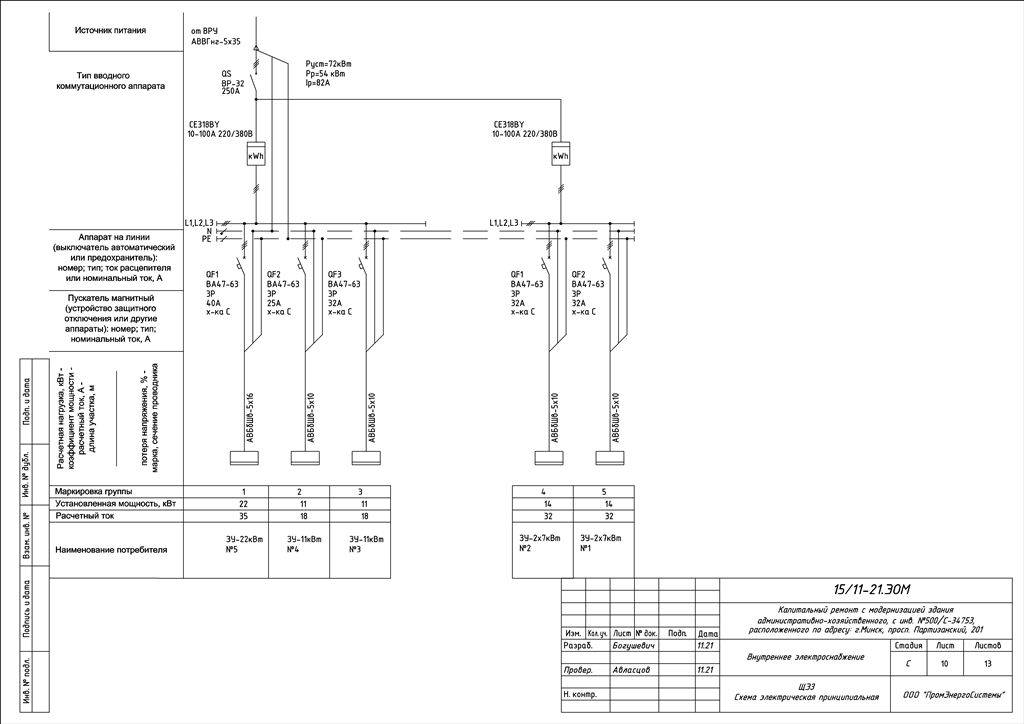

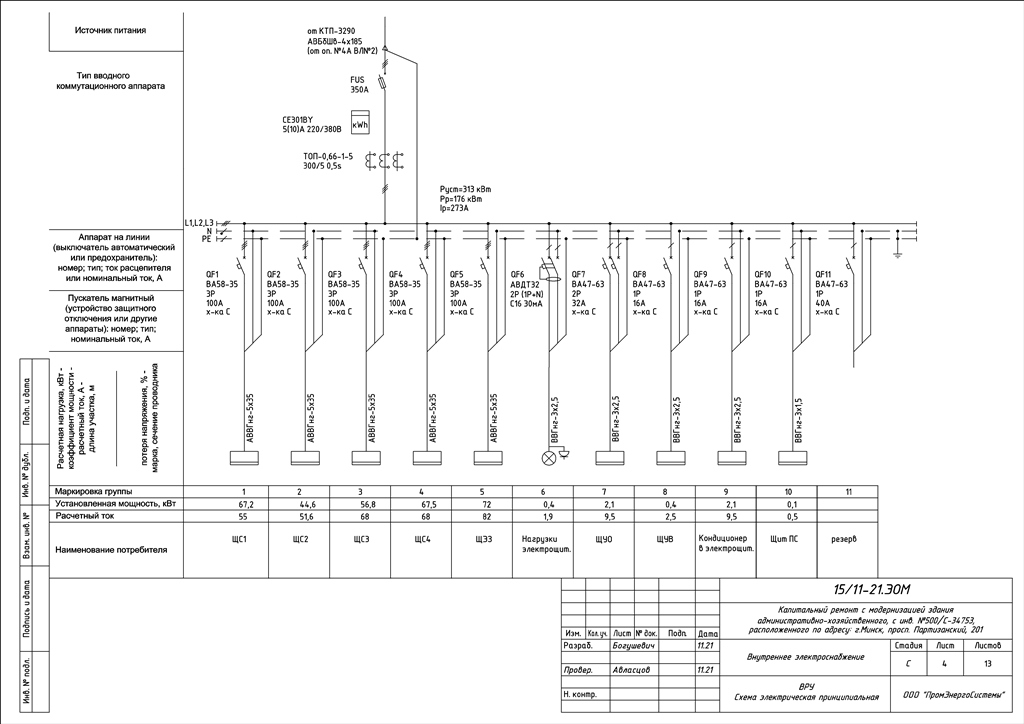

Учет электроэнергии, потребляемой электроприемниками здания, осуществляется счетчиком электроэнергии, устанавливаемым во ВРУ электрощитовой здания.
Для электроснабжения электроприемников используется схема соединения нейтрали TN-C-S.

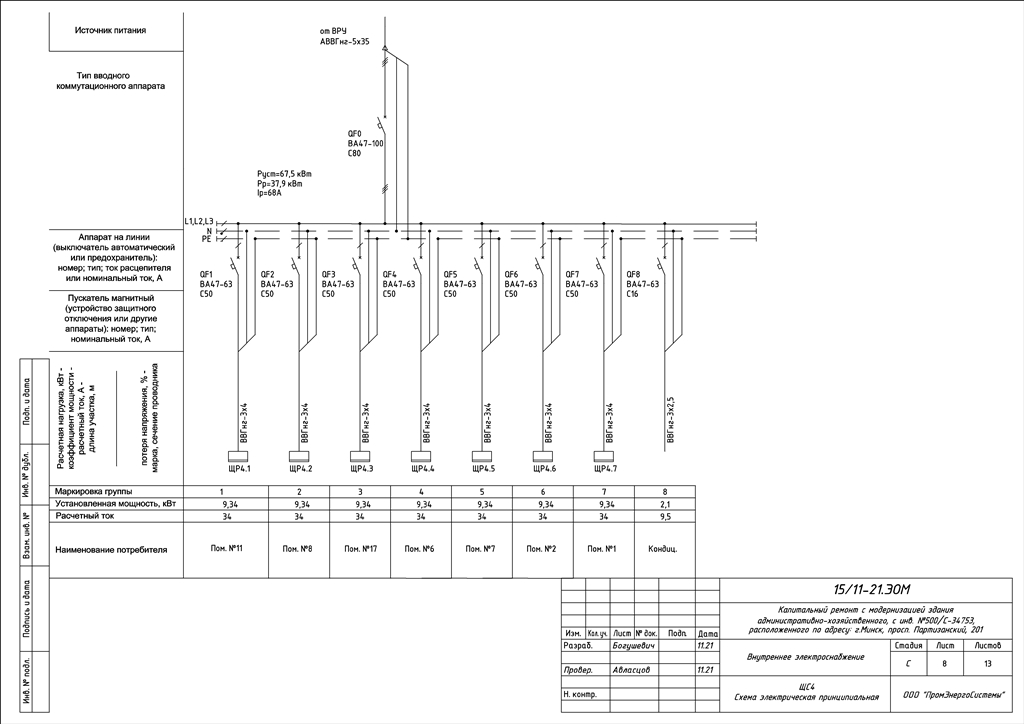

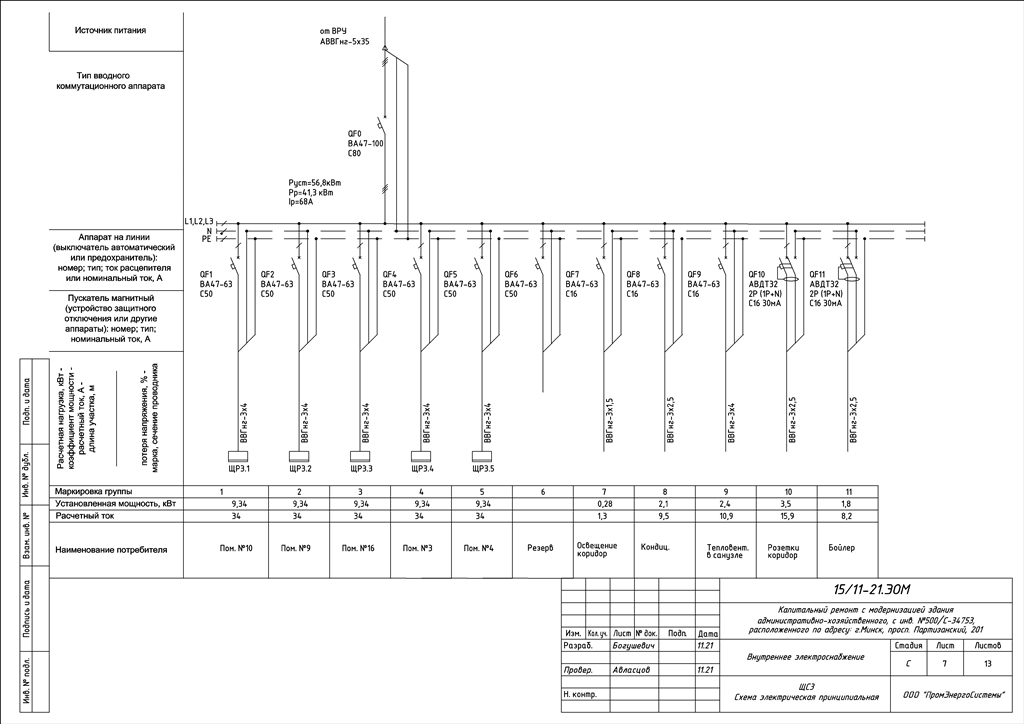

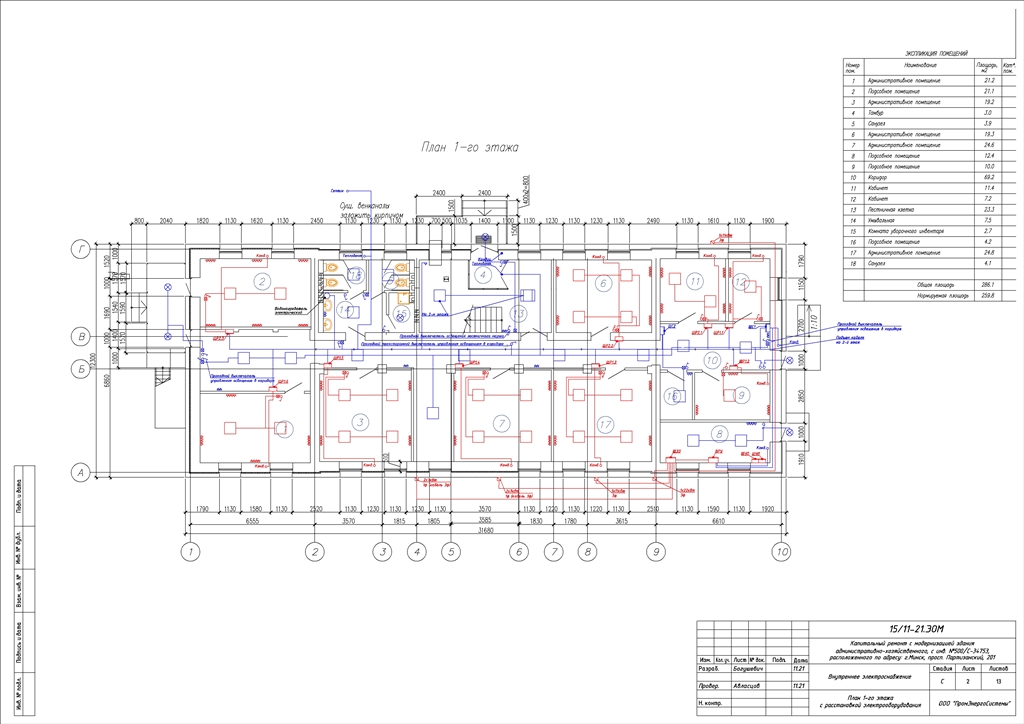

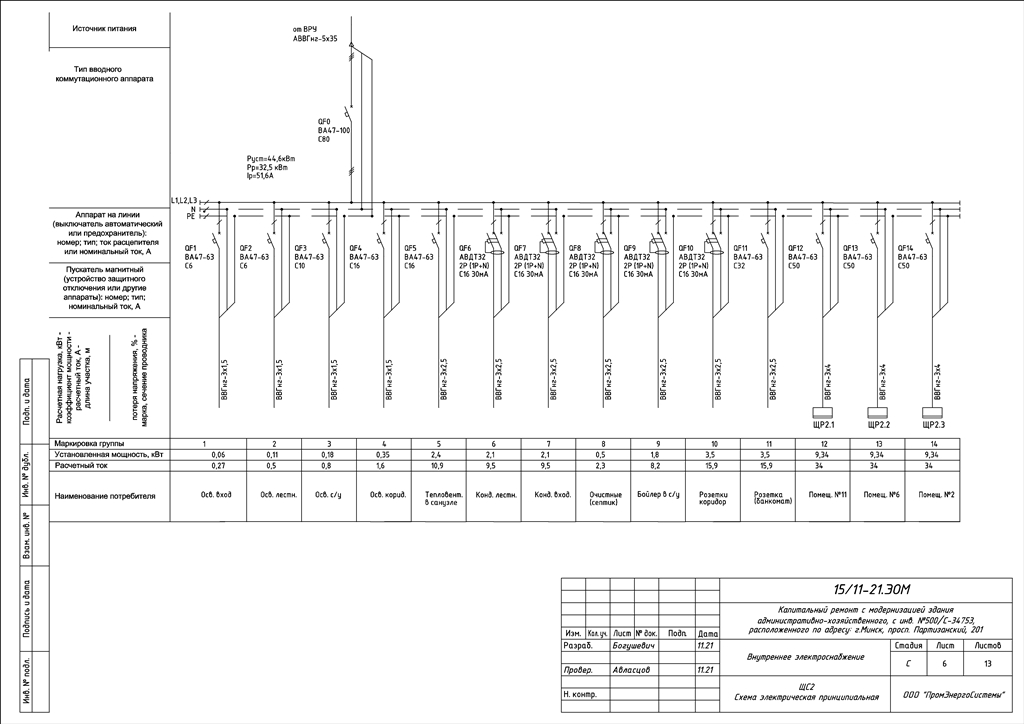

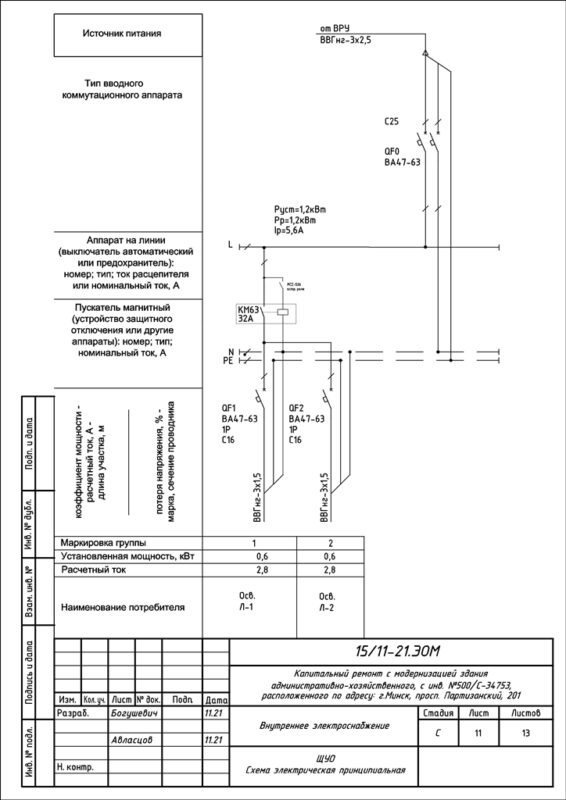

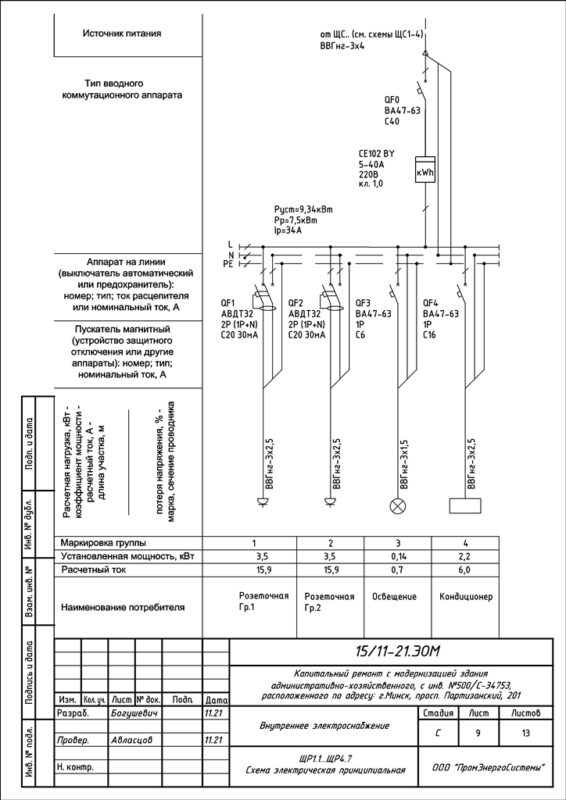

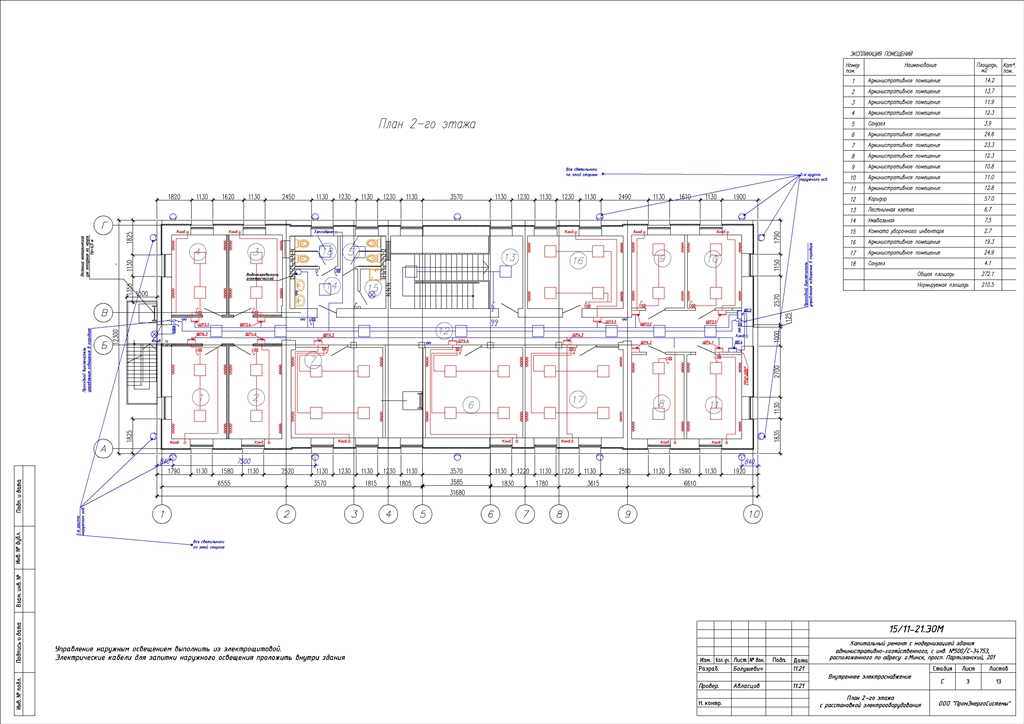

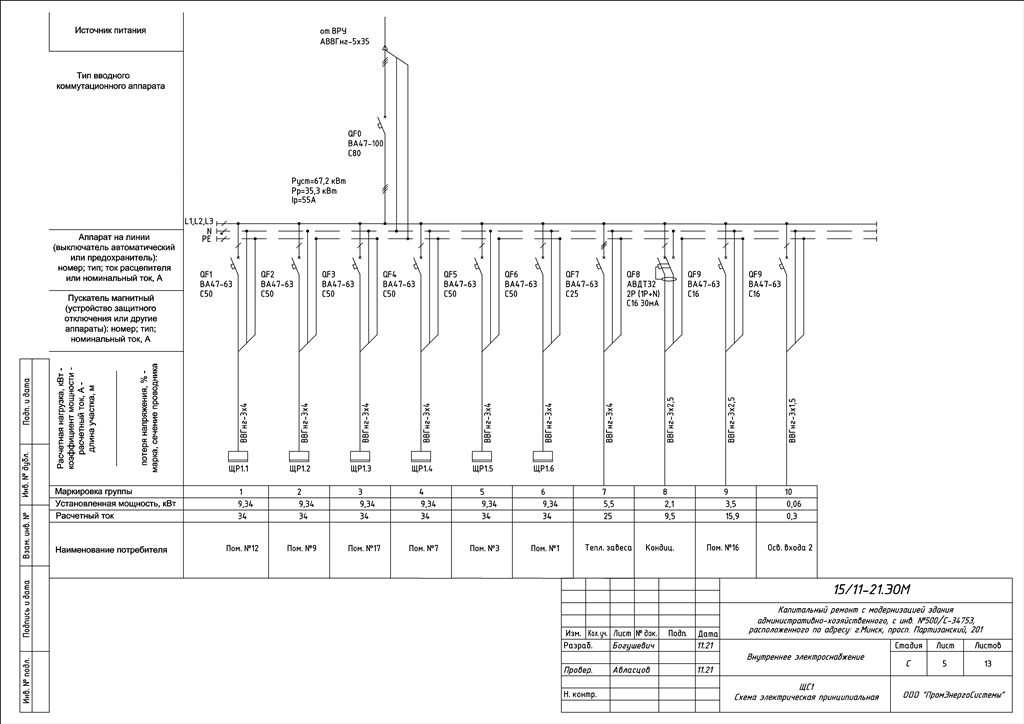

Во вводно-распределительном устройстве, распределительных и групповых щитах предусмотрены две шины:
N - изолированная от корпуса шина, к которой подключаются нулевые рабочие проводники распределительной сети;

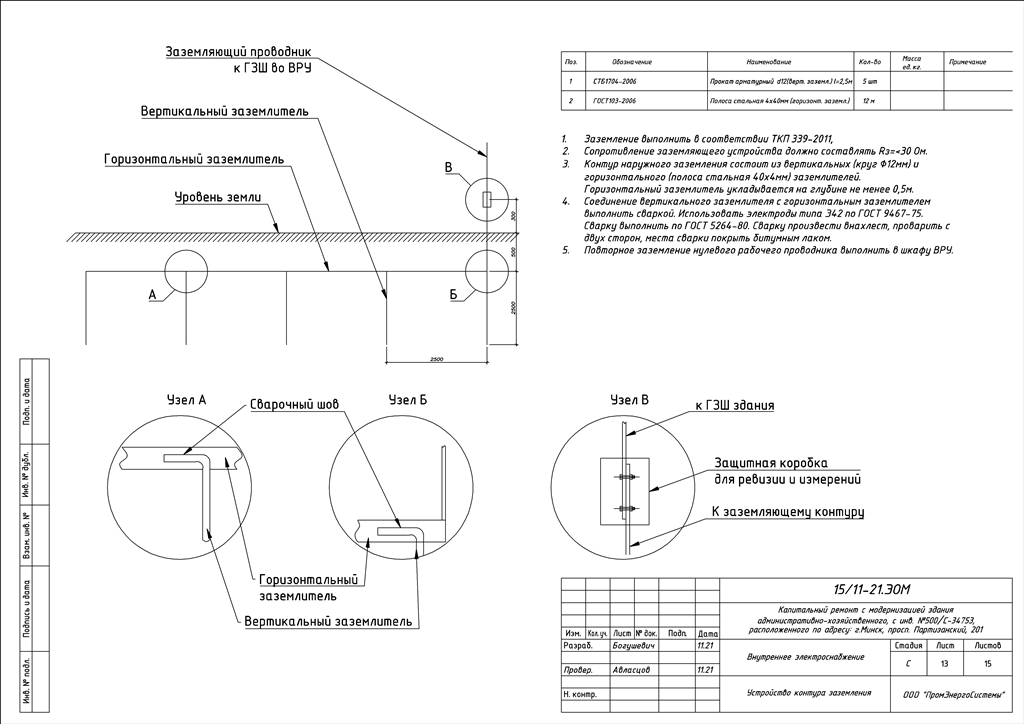

РЕ - неизолированная от корпуса шина, соединенная с заземлителем, к которой подключаются заземляющими проводниками все открытые токопроводящие части электрооборудования.

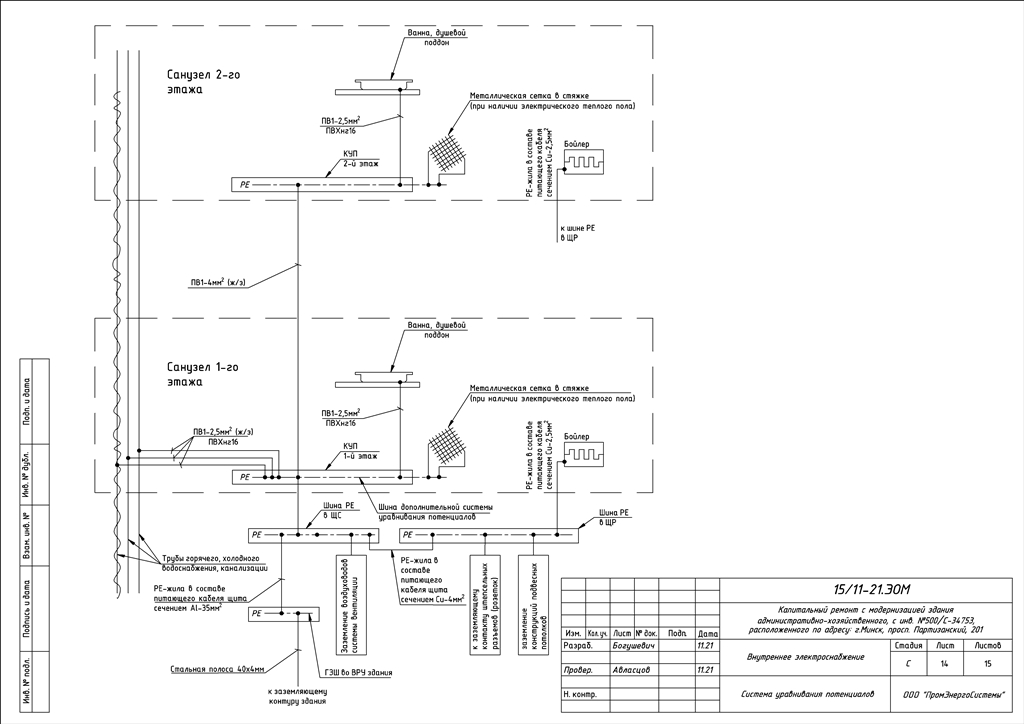

В здании выполняется главная система уравнивания потенциалов, соединяющая между собой при помощи главной заземляющей шины:
-защитные проводники (PEN-проводники) питающей сети;
-металлические части систем вентиляции (посредством РЕ - шины щитов, от которых они запитаны).
-металлические части здания;
-металлические трубы коммуникаций, входящих в здание (трубы водопровода, канализации, газопровода);
-металлические корпуса электрических щитов, кабеленесущие конструкции, другие открытые проводящие части электроустановок, которые могут оказаться под напряжением при повреждении изоляции, -заземлить путем присоединения их к защитному проводнику питающего электрического кабеля.
Обеспечить непрерывность цепи заземления на всем протяжении трассы электропроводки.
В качестве дополнительной меры защиты от поражения электрическим током при косвенном прикосновении предусмотрено использование защитных аппаратов с отключением по току утечки.
Штепсельные соединители разъемных соединений электрооборудования магазина должны соответствовать п. 4.3.17.8 ТКП339-2011-должны иметь специальные защитные контакты для присоединения к ним защитных проводников или проводников уравнивания потенциалов.
Все соединения кабеля выполнять только в распаячных коробках. Электромонтажные работы вести в соответствии с требованиями СНиП 3.05.06-85, с соблюдением требований техники безопасности и электробезопасности.
Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других действующих норм и правил и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
