Внутреннее электроснабжение и монтаж электрооборудования в пекарне

КГБПОУ "Благовещенский строительный техникум",
специальность Монтаж наладка электрооборудования промышленных и гражданских зданий
тема "Внутреннее электроснабжение и монтаж электрооборудования",
2021г.

СОДЕРЖАНИЕ

Введение 5
1 Электроснабжение цеха 6
1.1 Краткая характеристика проектируемого объекта 6
1.2 Расчёт электрических нагрузок 7
1.3 Расчёт и проектирование электрического освещения 10
1.4 Расчет и выбор компенсирующего устройства распределительной
мощности 12
1.5 Расчёт мощности и выбор трансформаторов трансформаторной
подстанции 17
1.6 Расчет токов короткого замыкания 19
1.7 Расчет и выбор магистральных и распределительных сетей
напряжением до 1000 В 20
1.8 Расчет и выбор защитной и коммутационной аппаратуры 21
2 Монтаж электрооборудования проектируемого объекта 36
2.1 Организационные и подготовительные мероприятия при производстве электромонтажных работ 36
2.2 Определение физических объемов электромонтажных работ 38
3 Техника безопасности при производстве электромонтажных работ 40
4 Сдача объекта в эксплуатацию 43
5 Природоохранные мероприятия при производстве электромонтажных работ 44
Заключение 45
Список использованных источников и литературы 46

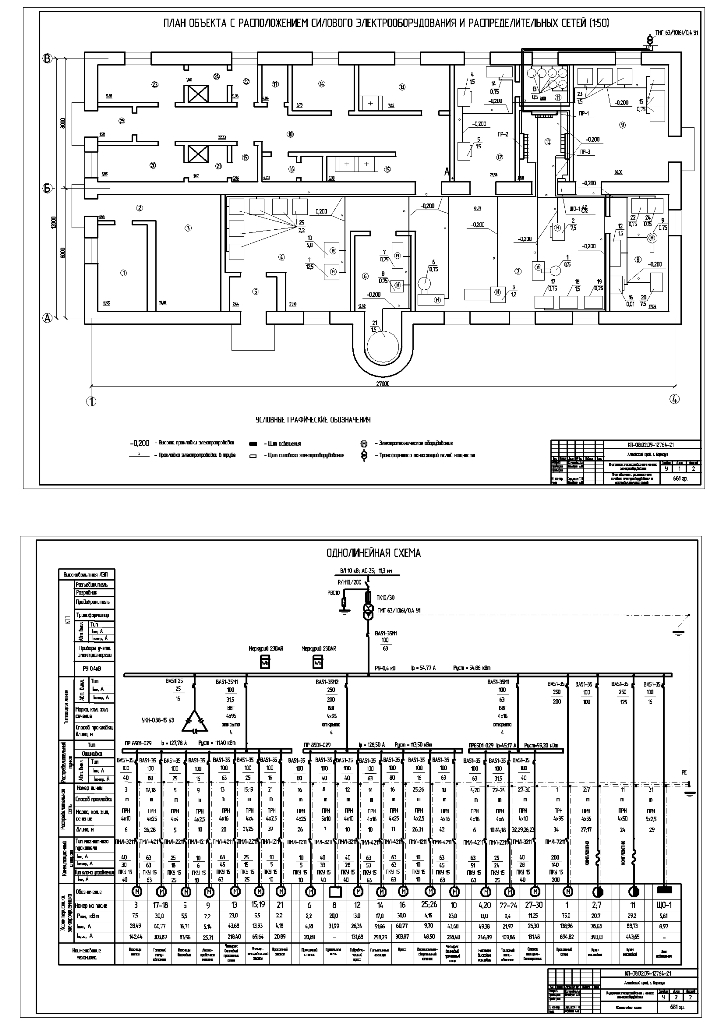

Перечень графического материала
Лист 1 (А1) План объекта с расположением силового электрооборудования и распределительных сетей
Лист 2 (А1) Однолинейная схема

Пекарня расположена во втором климатическом районе, где средняя темпе-ратура зимой минус 210С, летом – плюс 220С. Относительная влажность воздуха достигает 71%. Глубина промерзания грунта 1,2 м, глубина залегания грунтовых вод – 5 м. Грунт – суглинок.
Для расчета параметров схемы электроснабжения необходимо разработать ее схему и конструкцию.
Трансформаторная подстанция запитывается от высоковольтной ЛЭП, кото-рая выполнена воздушной линией с неизолированными проводами. Напряжение – 10 кВ.
На объекте принята комплектная трансформаторная подстанция. Количество трансформаторов – один. Напряжение высокой стороны - 10 кВ, низкой стороны - 0,4 кВ. Нейтраль – глухозаземленная. Месторасположения трансформаторной подстанции – отдельно стоящая.
Питающая сеть выполнена одной линией. Способ прокладки – на тросе. Марка кабеля НРГ. Напряжение сети 380/220 В. Распределительный пункт серии ПР8500 напольного исполнения.
Распределительная сеть выполнена по радиальной схеме. Способ про-кладки– скрыто в ПВХ трубе в подливке пола. Марка провода ПРН. Напряжение сети 380/220 В.
В пекарне выполнено общее равномерное рабочее освещение светильниками с люминесцентными лампами. Осветительная сеть выполнена проводом ППВ под штукатуркой и пустотах плит перекрытий. Осветительный щиток - серии ПР8501 навесного исполнения.
В пекарне принята система искусственного заземления TN-S - нейтраль трансформатора глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников, при этом нулевой защитный и нулевой рабочий провод-ники разделены на всем протяжении. Для заземления используются электроды из угловой стали, соединенные между собой стальной полосой.
