Проект стадия П, раздел ЭОМ, квартиры

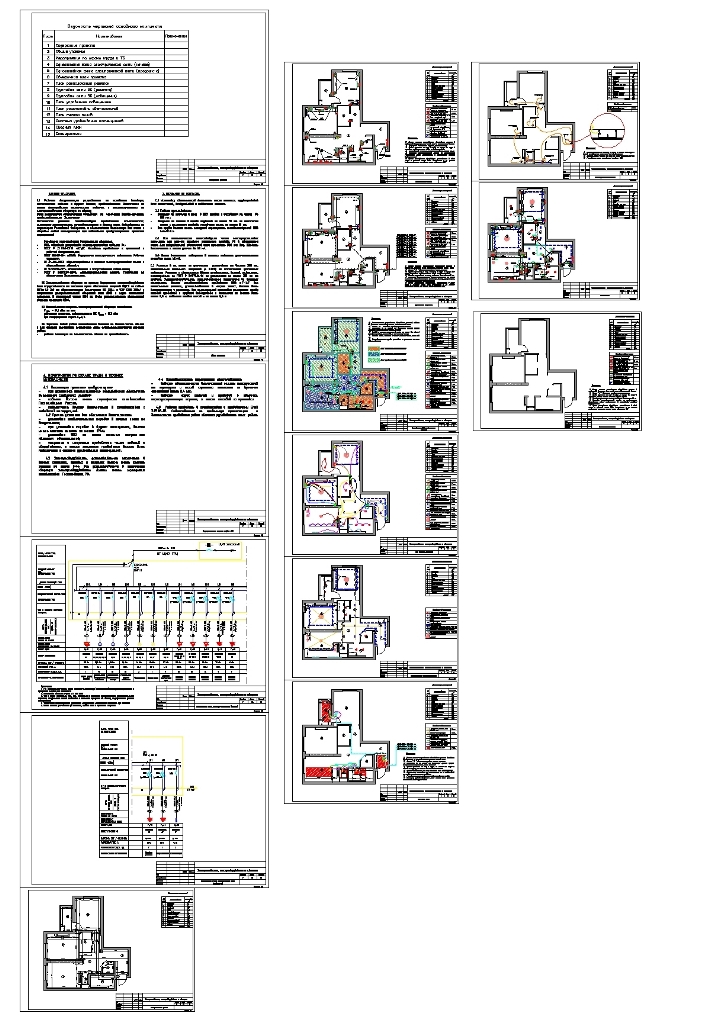

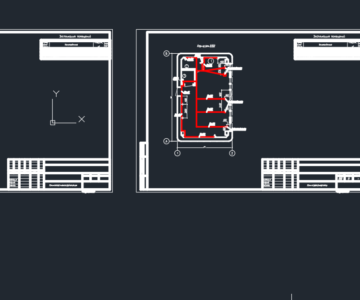

Проект раздела ЭОМ по квартире. Типовые решения.

.1 Рабочая документация разработана на основании договора, технического задания и других данных, представленных Заказчиком на этапе формирования технического задания, и распространяется на электроснабжение квартиры по адресу
План расстановки оборудования составлен на основании дизайн-проекта, предоставленного Заказчиком.
Технические решения соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию при соблюдении предусмотренных проектом мероприятий.

Основными нормативными документами являются:
- ПУЭ. «Правила устройства электроустановок издание 7»;
- ГОСТ Р 21.1101-2013. «СПДС. Основные требования к проектной и рабочей документации»;
- ГОСТ 21.608-84. «СПДС. Внутреннее электрическое освещение. Рабочие чертежи»;
- СП 31-110-2003. «Проектирование и монтаж электроустановок жилых и общественных зданий»;
- СП 52.13330.2011. «Естественное и искусственное освещение»;
- ГОСТ Р 50571.20-2000, «Электроустановки зданий. Требования по обеспечению безопасности».

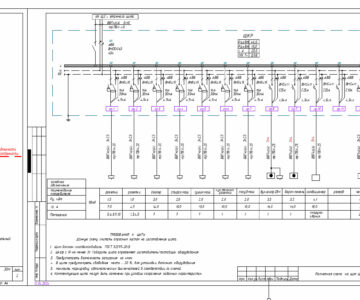

1.2 Электроснабжение квартиры по проекту внутреннего электрооборудования дома осуществляется от этажного щита обеспечения энергией (ЩОЭ) по кабелю ВВГнг-LS 3х6 от автоматического выключателя IEK С50А. и УЗО С63А 300мА с напряжением распределительной одофазной сети 220В с глухо заземленной нейтралью. В квартирный щиток (ЩК) на вводе устанавливается однополюсный автомат номиналом С40А.

1.3 Установленная мощность электроприемников квартиры составляет.
Р /уст. = 19,0 кВт. из них:
расчетная мощность, подключаемая к ЩК P/расч. = 13,3 кВт
при коэффициенте спроса К/с=0,7.

1.4 Перечень видов работ оказывающие влияние на безопасность здания и для которых необходимо составлять акты освидетельствования скрытых работ:
- работы влияющие на безопасность здания не производились.

2. УКАЗАНИЕ ПО МОНТАЖУ.

2.1 Установку светильников выполнить после монтажа трубопроводов всех назначений, воздуховодов и подвесного потолка.

2.2 Кабели прокладывать:
- Открыто по потолку и полу в ПВХ трубах с нахлёстом на стену до 100 мм.;
- Открыто по стенам в шрабе глубиной не менее 20 мм. от плоскости стены с накрытием провода раствором толщ. не менее 10 мм.
- Все трубы должны иметь пожарный сертификат, соответствующий НПБ 246-97.3.4

2.3 Все металлические нетоковедущие части электроустановок заземлить при помощи нулевого защитного провода РЕ в квартирном щите. Для потребителей розеточной сети применить УЗО или диф. автомаь выключатель с током утечки до 30 мА.

2.4 После выполнения отверстия в стенах, заделать уплотнительным составом типа УС-65.

2.5 Розетки в на плане по умолчанию установить на высоте 300 мм. относительно напольных покрытий (± 0.000) за исключением указанных отдельно. Розетки и светильники вблизи умывальника, ванной, радиатора, смонтировать по ГОСТ Р 50571.11-96 на расстоянии не менее 250 мм от прибора. Электрооборудование, устанавливаемое Заказчиком во влажных помещениях, должно соответствовать требования ПУЭ п.7.1.47. Все штепсельные розетки, устанавливаемые в мокрых зонах, должны быть влагозащитным с крышками. При параллельной прокладке расстояние между силовой проводкой и трубами водопровода и отопления не должно быть менее 0,5 м, кабелями слабых токов - не менее 0,3 м.
