Разработка раздела ЭОМ на территории АЗС в РК

0
1
18
0
0

разработка раздела ЭОМ (электрооборудование) на территории АЗС (автомобильной заправочной станции в Казахастане)

ОБЩИЕ УКАЗАНИЕ
Силовое электрооборудование
По степени надежности электроснабжения электроприемники относятся - ко II категории.
Для учета и распределения электроэнергии принят вводно-распределительное устройство, ЩУР, установленное в помещений электрощитовой.
Силовыми потребителями являются электроприемники технологического оборудования, электрокотел, оборудование ВК
От ЩУР запитаны:
- освещение;
- щит технологического оборудования - ЩРС (Компл);
- Прибор охранный.
- Прибор приемно-контрольный охранно-пожарный
- Стабилизаторы напряжения
Магистральные и силовые линии выполнены кабелем ВВГнг(А)-LS ГОСТ 16442-80 в трубах Электропайп, ГОСТ Р МЭК 61386.24-2014.
Прокладка кабеля через перекрытия и перегородки выполнена в отрезках труб Электропайп с последующей заделкой всех проемов и отверстий негорючим материалом огнестойкой пеной.
Все 3-х фазные цепи выполнены 5-ти проводными (L-1, L-2, L-3-N-PE). Сечение «N» и «РЕ» проводников выбрано согласно требований ПУЭ.
Внутреннее электроосвещение
Рабочий проект выполнен согласно задания на проектирования.
Проектом предусмотрены следующие виды освещения:
рабочее;
аварийное;
ремонтное.
Освещенность помещений принята в соответствии с СП РК 2.04-104-2012 «Естественное и искусственное освещение». Светильники и электроустановочные изделия выбраны в соответствии с назначением помещений, характером среды и архитектурно-строительными особенностями помещений. Для освещения приняты светодиодные светильники.
Управление рабочим освещением осуществлено по месту выключателями.
Светильники аварийного освещения приняты из числа рабочего освещения и приняты с АКБ.
Групповые сети выполнены кабелем ВВГнг(А)-LS ГОСТ 16442-80 скрыто по стенам в штрабе в в трубах Электропайп, ГОСТ Р МЭК 61386.24-2014 и пустотах плит перекрытия.
Линии групповой сети, проложены от щитков до светильников и выполнены трехпроводными (фазный-L,нулевой рабочий-N, нулевой защитный PE- проводники).
Розетки установлены в служебных помещениях на высоте 0,4 м от пола, выключатели на отм. +1,100 от уровня чистого пола, во избежании пересечения с мебелью.
Проектом предусмотрены следующие защитные меры электробезопасности:
защитное отключение поврежденного участка цепи выключателей;
защитное заземление.
Ремонтное освещение выполнено от ЯТП-0,25кВт 220/36В.
Согласно системе защитного заземления TN-С-S все однофазные цепи выполнены по схеме (L-N-PE) по 3-х проводной системе (L-фазный, N-нулевой, РЕ-нулевой защитный проводник).
Защитное заземление
Внутренний контур электрощитовой выполнено из полосовой стали размером 25х4мм ГОСТ 7566-94, который прокладываются на высоте 0,3 м от поверхности пола. Соединение внутренненго контура с существующим наружным заземлителем выполнено полосовой стали размером 40х4мм
Сопротивление заземляющего устройства не должно превышать 4-х Ом, согласно ПУЭ РК.



Автор
user-7144153
Дата
11.05.2024
Язык
Русский
Состав
ЭОМ, электрооборудование, АЗС, заправочная станция
Софт
AutoCAD 2021 Как открыть?
Содержимое архива

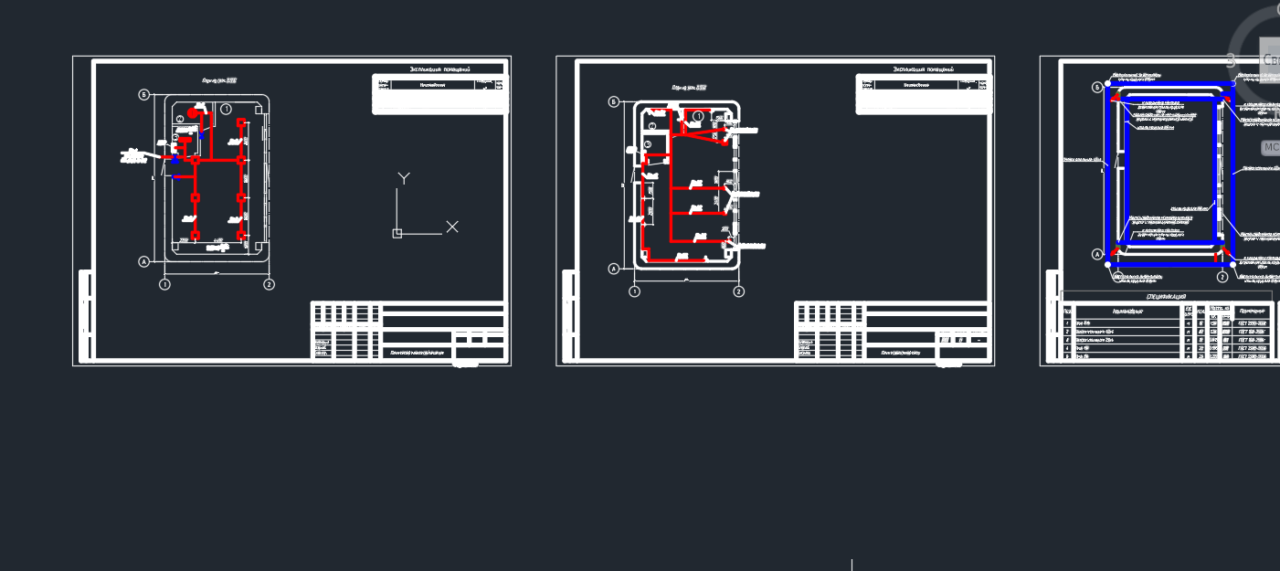

  • ЭОМ АЗС 10.05.24.dwg
