Проект строительства рельсовой системы транспортировки горной массы

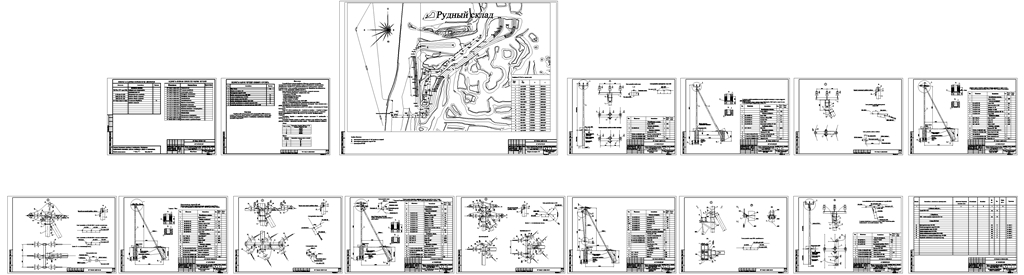

В составе данного проекта разработаны одноцепные промежуточные, угловые промежуточные, анкерные, концевые, угловые анкерные, ответвительные анкерные, угловые ответвительные опоры ВЛ 10 кВ, устройства ответвления на промежуточных и анкерных (концевых) опорах, а также установка электротехнического оборудования (разъединители) на опорах ВЛ 10 кВ с защищенными проводами типа СИП-3.
Опоры разработаны для применения в ненаселенной и населенной местностях.
В данном проекте представлены следующие типы опор:
- промежуточные П10-20МИ;
- угловые промежуточные УП10-20МИ;
- анкерные (концевые) А10-20МИ;
- угловые анкерные УА10-20МИ;
- угловые ответвительные анкерные УОА10-20МИ
Опоры ВЛЗ 10 кВ разработаны на базе железобетонных стоек типа СВ110-5
Промежуточные опоры разработаны одностоечной конструкции. Опоры анкерного типа и угловые промежуточные выполнены подкосной конструкции.
Опоры разработаны для применения на ВЛЗ 10 кВ в районах с сейсмичностью до 9 баллов включительно.
Опоры ВЛЗ 6-20 кВ разработаны для I - IV районов по гололеду и I - IV районов по ветру в ненаселенной и населенной местности для их закрепления в скалистых, песчаных и глинистых грунтах, представленных в СП РК 5.01-102-2013, СН РК 5.01-02-2013 «Основания зданий и сооружений».
Нормативные ветровые и гололедные нагрузки принимаются в соответствии с требованиями ПУЭ РК.
Нормативные ветровые нагрузки на провода и конструкции опор определены для условий, указанных в таблице 1, нормативные гололедные нагрузки - для условий, указанных в таблице 2.
