Проект уличного освещения ВЛИ-0,38кВ
проект линии уличного освещения (вл 10, вл 0,38, опоры освещения)
Средняя горизонтальная освещенность проезжей части улицы принята 10лк в соответствии с таблицей 11 СНиП 23-05-95. Средняя горизонтальная освещенность на уровне покрытия тротуара принята 4лк в соответствии с таблицей 12 СНиП 23-05-95.
Проектом предусматривается строительство ВЛИ-0,38кВ уличного освещения, выполненной проводом марки СИП-4 4х16 по железобетонным опорам.
Степень обеспечения надежности электроснабжения - III категория. Установленная мощность составляет 2,55 кВт., расчетная - 2,55 кВт. Электроснабжение трехфазное, напряжение 380/220В.
В соответствии с техническими условиями, подключение проектируемой ВЛИ-0,38кВ уличного освещения осуществляется от РУ-0,4кВ КТП№56.
На проектируемой ВЛИ-0,38кВ уличного освещения применены железобетонные опоры на основе стоек СВ95-2с следующих типов:
- анкерная (концевая) А11 - опора №1,15,16;
- промежуточная П11 - опоры №3-8,10-12,14;
- угловая промежуточная УП11 - опоры №2,13;
- угловая промежуточная УПС1 - опоры №9.

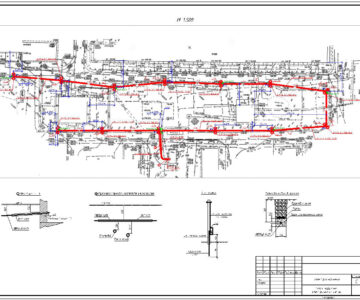

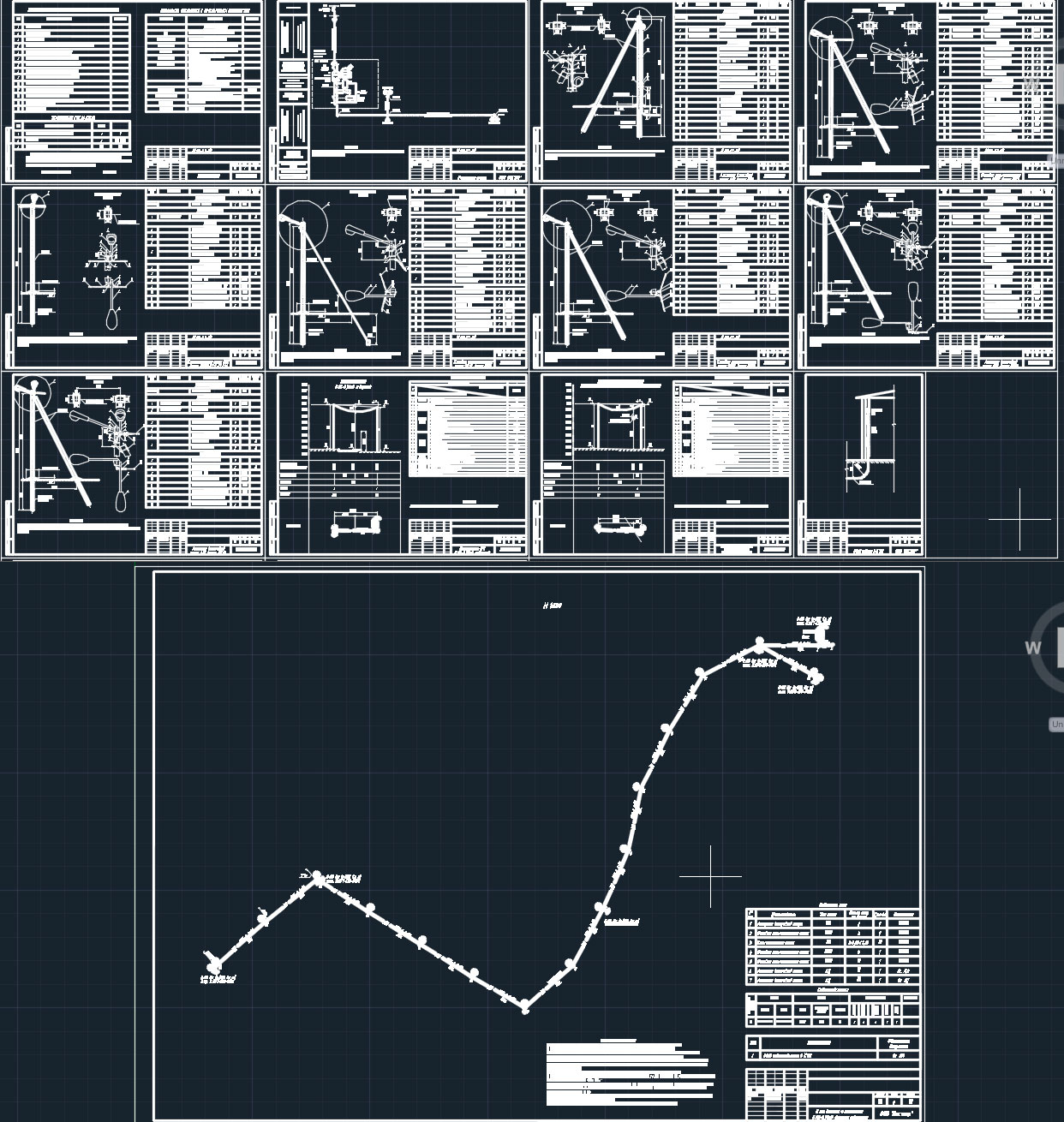

Состав: пояснительная записка,расчетная схема, анкерна опора А11, угловая промежуточная опора УП 11, промежуточная опора П 11, угловая промежуточная опора УПС 11
Софт: AutoCAD 2016
