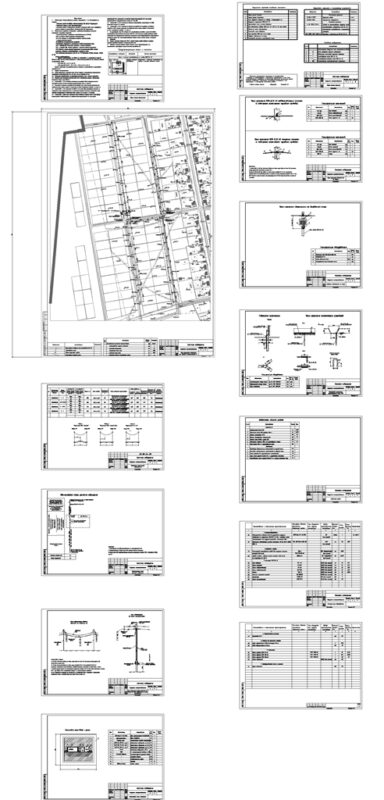

Крепление светильников к существующим опорам, совместный подвес вл-0,4 кВ и 0,22 кВ
Общие указания
1. Рабочий проект "Уличное освещение в с. Ой" разработан на основании:
- технических условий №4424Н0024, выданных Покровским РЭС ЦЭС ПАО "Якутскэнерго";
- технического задания от АМО "Немюгюнский наслег".
- технические условия за N102/001-25 от 16.01.2025 на совместный подвес сетей и оборудования уличного освещения по опорам ВЛИ-0,4 кВ выданными ЦЭС ПАО "Якутскэнерго".
2. Рабочий проект разработан в соответствии с требованиями действующих технических
регламентов и нормативных документов:
-Технический регламент о требованиях пожарной безопасности № 123-ФЗ;
-ПУЭ, 7-ое издание. Правила устройства электроустановок;
-СН 541-82. Инструкция по проектированию наружного освещения городов,
и сельских населенных пунктов;
-СП 76.13330.2016. Электротехнические устройства;
-РД 34.20.185-94. Инструкция по проектированию городских электрических сетей;
-ГОСТ Р 50571.5.54-2013. Заземляющие устройства и защитные проводники;
-ГОСТ Р 21.101-2020 СПДС. Основные требования к проектной и рабочей документации;
-ГОСТ 21.210-2014. Система проектной документации для строительства (СПДС). Условные
графические изображения электрооборудования и проводок на планах.
Точка подключения расположена на опоре №1, "ф.4" ТП "Придорожная Л-"Ойская больница, ПС-35/6 кВ "Ой".
Проектом предусматривается:
- наружное электроосвещение ул. Победы и ул. Острельдиной С. Г., питающееся от опоры №1 ВЛ-0,4 кВ "ф.№4", ТП 6/0,4 кВ №32 "Придорожная", Л-Ойская больница, ПС-35/6 кВ Ой, совместной подвеской по существующим опорам:
- Л-№1 опоры №2, 3, 4, 5, 6, 7, 8, 9, 10
- Л-№2 опоры №2, 2/1, 2/3 - 2/7, 5, 5/1/1 - 5/1/8, 6, 7, 8, 9, 10, 11, 12.
Проектом предусмотрен щит управления уличным освещением, устанавливаемый на существующей
опоре ВЛИ-0,4 кВ.
4. Наружное электроосвещение:
4.1. Средняя освещенность территорий взята 10-15 Лк. Наружное электроосвещение осуществляется
светодиодными светильниками типа ЭРА SPP-503-0-50К-100 мощностью 100 Вт.
4.2. Светильники устанавливаются на существующие деревянные опоры с помощью кронштейнов.
4.3. Питающие линии выполняются проводом марки СИП-4. Присоединение питания к светильникам
выполняется кабелем марки ВВГнг-хл.
4.4. Согласно ПУЭ п. 2.4.55. расстояние по вертикали от проводов ВЛИ до поверхности земли в
населенной местности до земли и проезжей части улиц должно быть не менее 5 м.
4.5. Расстояние по вертикали от проводов ВЛ до проводов линии связи в пролете пересечения при
наибольшей стреле провеса провода ВЛ должно быть от СИП и изолированных проводов - не менее 1 м.
4.6. Согласно ПУЭ п. 2.4.65. пересечение ВЛ (ВЛИ) до 1 кВ между собой рекомендуется выполнять на
перекрестных опорах; допускается также их пересечение в пролете. Расстояние по вертикали между
проводами пересекающихся ВЛ (ВЛИ) должно быть не менее: 0,1 м на опоре, 1 м в пролете.
4.7. Согласно ПУЭ п. 2.5.221. место пересечения должно выбираться возможно ближе к опоре верхней
(пересекающей) ВЛ (ВЛЗ). Расстояния от проводов нижней (пересекаемой) ВЛ до опор верхней
