Проект встроенной трансформаторной подстанции. Электротехническая часть.

Трансформаторная подстанция запроектирована по техническим условиям Западных электрических сетей в одноэтажном кирпичном здании, пристроенном к зданию котельной, внутри которого расположены в отдельных помещениях РУ-10кВ, два силовых трансформатора 630кВА и щит 0,4кВ.
РУ-10кВ укомплектовано камерами КСО-366М производства Свердловского электромеханического завода г. Екатеринбург. Проходная мощность сборных шин РУ-10кВ 11000КВА, динамическая устойчивость 51кА.
На напряжении 0,4кВ принята одинарная, секционированная рубильником на 2 секции, система сборных шин. РУ-0,4кВ укомплектовано щитами ЩО70-2М Озерского завода электромонтажных изделий №2.
Питание щита 0,4кВ осуществляется от силовых трансформаторов и дизель-генераторных установок через шкафы ТI-1000 с устройством АВР, исключающим возможность попадания напряжения ДГУ в электрические сети “Курганэнерго”. ДГУ и шкафы ТI-1000 поставляются комплектно заказчиком. Сечение сборных шин щита 0,4кВ принято с учетом перегрузки трансформатора до 40% с проверкой на динамическую и термическую устойчивость при 3-х фазном коротком замыкании.
В ТП предусматривается установка следующих приборов:
1. Вольтметров на секциях шин 0,4кВ.
2. Амперметров на стороне 0,4кВ силовых трансформаторов.
3. Амперметров на отходящих линиях 0,4кВ.
4. 2-х тарифных электронных счетчиков на вводах 0,4кВ трансформаторов.

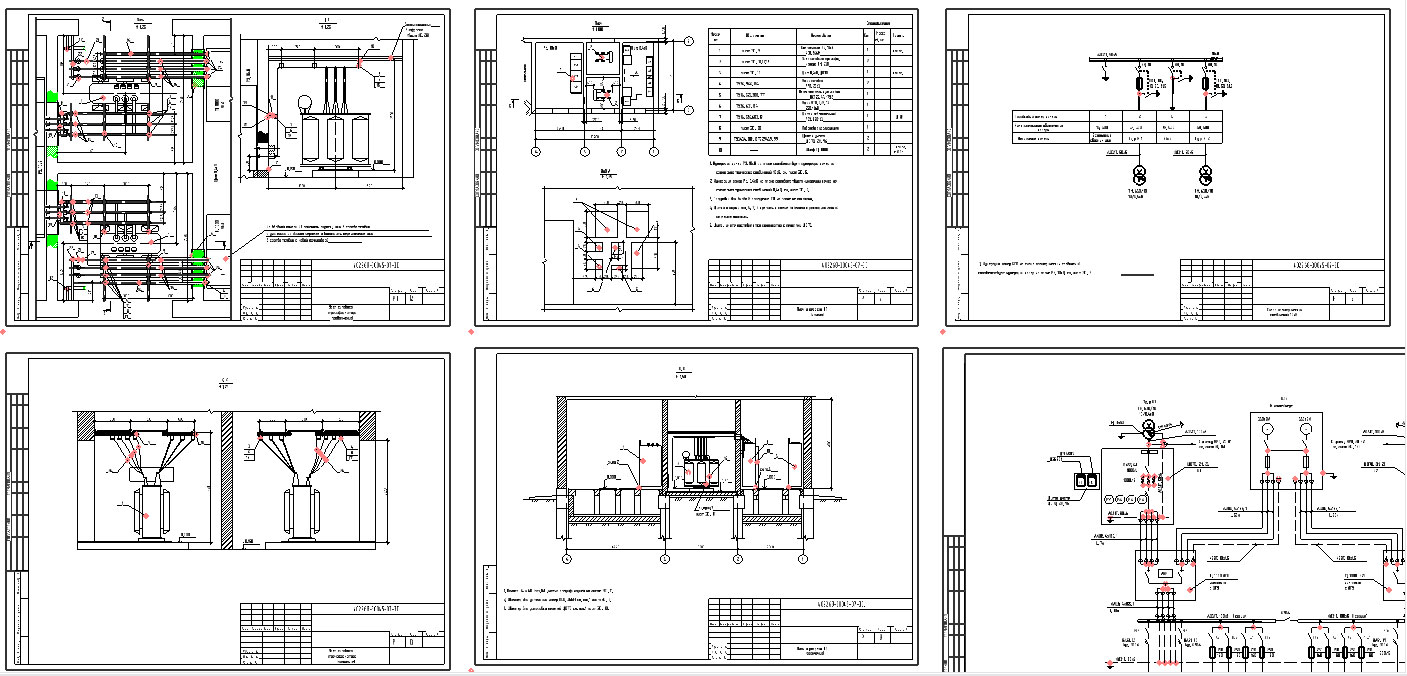

Состав: Общие данные, Схема электрических соединений 10кВ, Схема электрических соединений 0,4кВ, План и разрезы ТП, План РУ-10кВ, План щита 0,4кВ, Узел силового трансформатора, Установка проходных изоляторов для шин ВН, Гибкая связь 0,4кВ в камере трансформатора, Схема сети электроосвещения, Электрическое освещение. План, Заземление и молниезащита. План, Кабельный журнал, Прокладка кабелей, Конструкция для крепления изоляторов, Конструкция для крепления разрядников, Плита проходная, Барьер в камере трансформатора, Подставка изолирующая, Лестница, Опросные листы, Спецификация. Язык документа
