Проектирование электрических сетей промышленного района

Харьковский национальный университет городского хозяйства им. О.М.Бекетова
Кафедра электроснабжения
Курсовой проект на тему: " Проектирование электрических сетей промышленного района"
Харьков 2017

Исходные данные:
нагрузки на ПС
Рn1= 8 МВт;
Рn2 =10 МВт;
Рn3 = 13 МВт;
Pn4 = 15 МВт;
Pn5 = 17 МВт.

В процесі проектування були розглянуті чотири можливих варіанти схем мережі промислового району. На підставі проведеного техніко-економічного порівняння варіантів був обраний варіант мережі з найменшими втратами і капітальними витратами на спорудження та експлуатацію, в якому пункти з'єднані між собою по кільцевій схемі з застосуванням одноланцюгових ПЛ.

ЗМІСТ:
Вступ……………………………………………………………………………….3
1 Проектування живильної електричної мережі промислового району………4
1.1 Споживання і покриття потреб промислового району в активній потужності……………………………………...………………...…….4
1.2 Споживання і покриття потреб району в реактивній потужності. Попередній розрахунок потужності компенсуючих пристроїв……..5
1.3 Вибір схеми електричної мережі промислового району……………11
1.3.1 Попередній розрахунок встановлених режимів для радіально-магістральної схеми мережі……………………..11
1.3.2 Попередній розрахунок усталених режимів для кільцевої схеми мережі…………………………………………………17
1.3.3 Попередній розрахунок усталених режимів для змішаної схеми мережі…………………………………………………26
1.3.4 Попередній розрахунок усталених режимів для сладнозамкнутої схеми мережі……………………………...33
1.4 Вибір трансформаторов…………………………………………..…..39
1.5 Вибір раціональної схеми електричної мережі на підставі техніко-економічного порівняння конкурентних варіантів…………………42
2 Розрахунок параметрів усталених режимів проектованої мережі………..50
2.1 Схема заміщення мережі для розрахунку усталених режимів……..50
2.2 Розрахунок режимів роботи кільцевої мережі при вказаних розрахункових навантаженнях та опорів ліній……………………...55
2.2.1 Режим найбільшого навантаження………………………….55
2.2.2 Найбільш важкий аварійний режим………………………...58
2.2.3 Режим найменшого навантаження………………………….61
Висновок………………………………………………………………………….64
Список використаної літератури………………………………………………..65

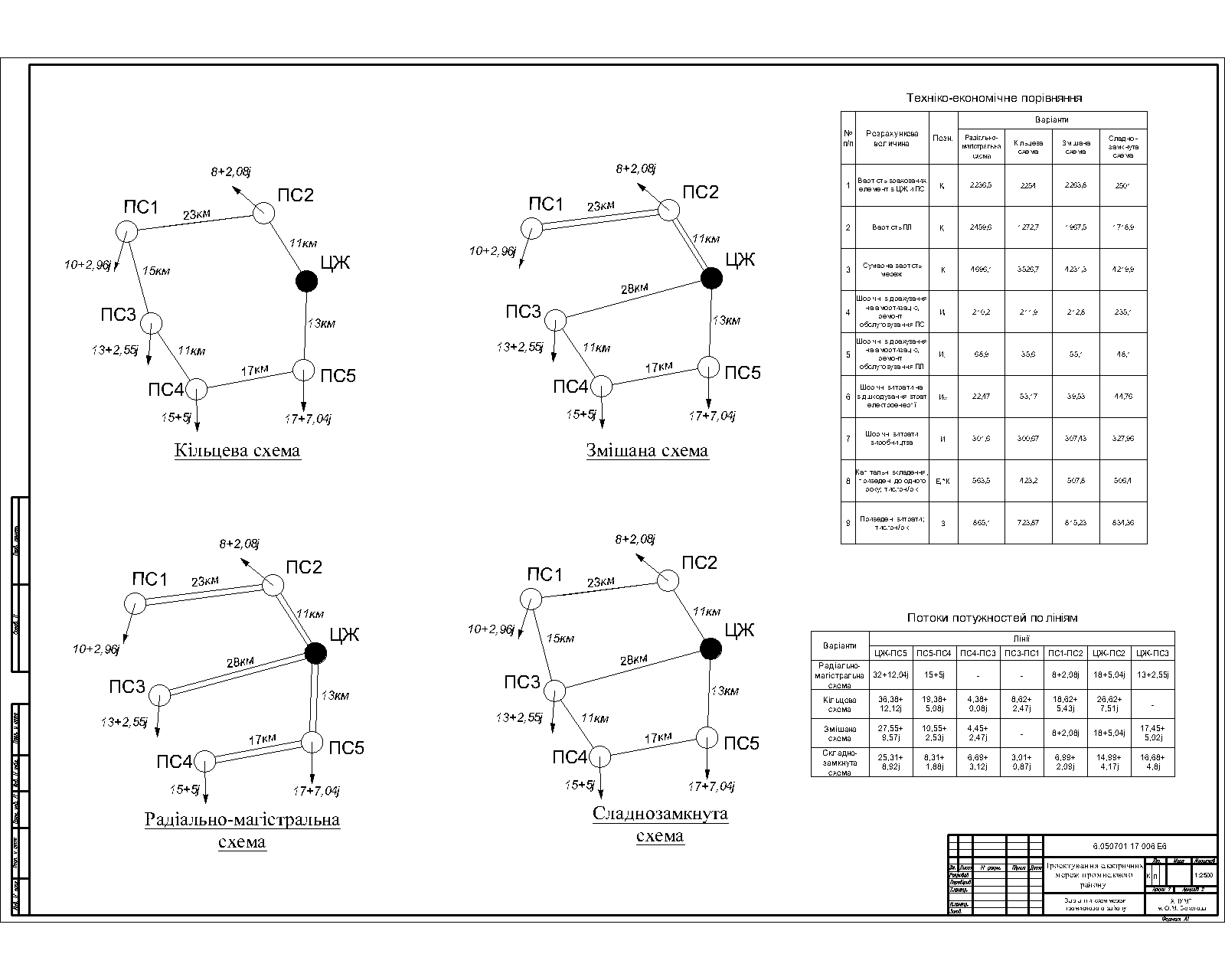

Состав: Варіанти схем мережі промислового району Язык документа

Софт: AutoCAD 2016
