Проектирование электрических сетей района

Оренбургский государственный аграрный университет
Кафедра агроинженерии
Курсовой проект по дисциплине «Электроснабжение сельского хозяйства»
На тему: «Проектирование электрических сетей района»
Оренбург 2019

Исходные данные
№ Наименование объектов X Усл.ед. Y Усл.ед. Рдн [кВт] Рвеч [кВт]
1 Одноквартирный дом 1 1 1,3 3,5
2 Одноквартирный дом 2 1 1,3 3,5
3 Одноквартирный дом 3 1 1,3 3,5
4 Одноквартирный дом 4 1 1,3 3,5
5 Одноквартирный дом 5 1 1,3 3,5
6 Одноквартирный дом 6 1 1,3 3,5
7 Одноквартирный дом 7 1 1,3 3,5
8 Одноквартирный дом 8 1 1,3 3,5
9 Одноквартирный дом 9 1 1,3 3,5
10 Одноквартирный дом 10 1 1,3 3,5
11 Одноквартирный дом 11 1 1,3 3,5
12 Одноквартирный дом 12 1 1,3 3,5
13 Одноквартирный дом 13 1 1,3 3,5
14 Одноквартирный дом 14 1 1,3 3,5
15 Четырёхквартирный дом 15 1 3,1 8,47
16 Четырёхквартирный дом 16 1 3,1 8,47
17 Четырёхквартирный дом 17 1 3,1 8,47
18 Четырёхквартирный дом 3 3 3,1 8,47
19 Двенадцатиквартирный дом 4 3 6,5 16,6
20 Двенадцатиквартирный дом 6 3 6,5 16,6
21 Помещение для ремонтного и откормочного молодняка
на 170-180 голов 12 3 1 3
22 Помещение для ремонтного и откормочного молодняка
на 170-180 голов 14 3 1 3
23 Коровник привязного содержания с механизированной уборкой навоза, доением и электроводонагревателем на 300-330 голов 16 3 7 13
24 Кормоцех фермы КРС
на 800-1000 голов 17 3 50 50
25 Молочный блок при коровнике на 3 т/сут. 18 3 15 15
26 Агрегат для приготовления травяной муки АВМ-0,65 7 6 80 80
27 Центральная ремонтная мастерская на 25 тракторов 9 6 45 25
28 Маслобойка 9 7 10 1
29 Котельная с 4 котлами "Универсал-6" для отопления и горячего водоснабжения
6 9 28 28
30 Гараж с профилакторием
на 25 автомашин 13 9 30 15
Код нагрузки: 606
В данной работе проектируется электрическая сеть исходя из нагрузки потребителей.
Содержание
Введение
Исходные данные
1 Определение электрических нагрузок и разработка схемы электроснабжения сельского населенного пункт.
1.1 Выбор места расположения ТП
1.2 Определение расчетных нагрузок
1.3 Расчет электрических нагрузок сети 0,38 кВ
1.4 Выбор сечения проводов
2 Электрические сети района.
Исходные данные
2.1Выбор места расположения ТП
2.2 Расчёт нагрузок
2.3Расчёт полных и реактивных мощностей
2.4 Выбор мощности трансформаторов
2.5 Выбор сечения проводов. Проверка по потерям напряжения.
3 Расчет токов коротких замыканий
4 Выбор электрической аппаратуры
4.1 Выбор выключателя нагрузки и разъединителя
4.2 Выбор плавких предохранителей в сетях напряжением
выше 1000 В
4.3 Выбор измерительных трансформаторов тока и напряжений
4.4 Выбор аппаратуры защиты в установках ниже 1000В
5 Расчет заземляющих устройств
Список используемой литературы

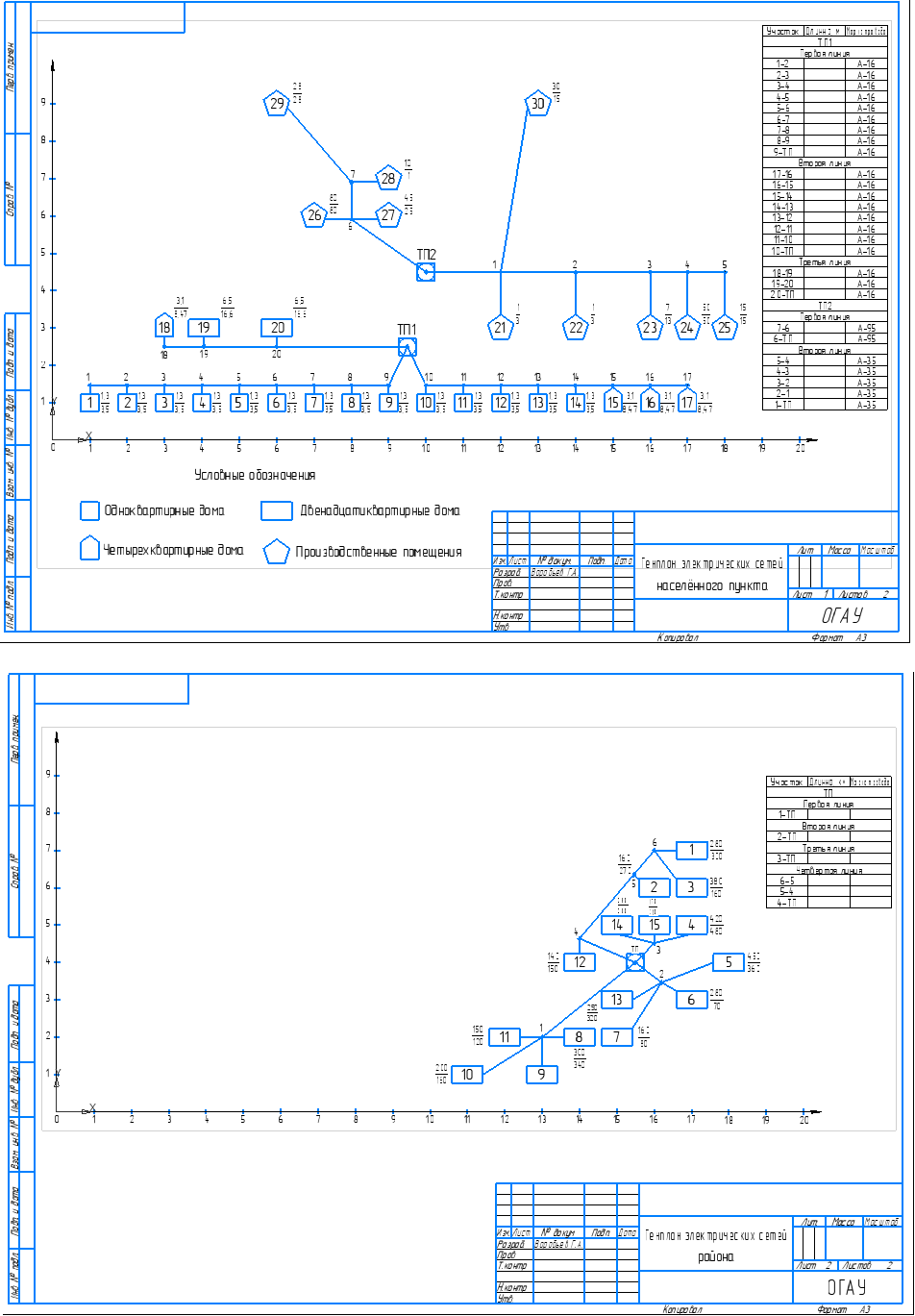

Состав: Генплан электрических сетей населённого пункта, Генплан электрических сетей района, ПЗ Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Проектирование электрических сетей района

Чертеж 1.cdw
Чертеж 2.cdw
ПЗ.doc
