КОМПАС 3D 18

Расчет районной электрической сети

ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра электрических станций, сетей и систем
Курсовой проект по дисциплине "Районные Электрические Сети"
"Расчет Районной Электрической Сети"
Иркутск 2014

Проектирование Районной Электрической Сети для электроснабжения пунктов 1 - 4 от шин ВН РЭС. Для всех пунктов:
наименьшая летняя нагрузка 70% от наибольшей зимней. Продолжительность использования наибольшей нагрузки 7000 час/год. Допустимое отклонение напряжение 0 - 5%
СОДЕРЖАНИЕ

Введение 2
1. Генерация и потребление активной и реактивной мощностей в проектируемой сети 4
1.1 Генерация и потребление активной мощности 4
1.2 Генерация и потребление реактивной мощности 4
2. Выбор схемы, номинального напряжения и основного электрооборудования линий и подстанций сети 7
2.1 Отбор вариантов схемы сети по длине цепей и трасс линий 7
2.2 Проверка вариантов сети по допустимым потерям напряжения 9
2.3 Экономическое сравнение вариантов по приведенным затратам 30
2.4 Уточненный баланс реактивной мощности 42
3. Расчет основных режимов работы сети 45
3.1 Максимальный режим…………………………………………………………………………...45
3.2 Минимальный режим……………………………………………………………………………54
3.3 Послеаварийный режим…………………………………………………………………………60
4. Регулирование напряжения 63
4.1 Максимальный режим…………………………………………………………………………...63
4.2 Минимальный режим……………………………………………………………………………65
4.3 Послеаварийный режим…………………………………………………………………………66
5. Технико-экономические показатели спроектированной сети 67
Заключение 70
Список используемой литературы 72
Приложение 1 Карты основных режимов работы сети 74
Приложение 2 Электрическая схема сети 77

Состав: Районная Электрическая Сеть Язык документа

Софт: КОМПАС-3D vsd

Сайт: www

Каталог / Инженерные системы / Электроснабжение и освещение / Расчет районной электрической сети

Просмотр файлов
КП РЭС\готовая карта режима аварийной
КП РЭС\готовая карта режима макс
КП РЭС\готовая карта режима минимальной
КП РЭС\Курсовая работа РЭС.docx
КП РЭС\СОДЕРЖАНИЕ.docx
КП РЭС\Схема замещения кольцевой сети КП 1 - аварийный режим.vsd
КП РЭС\Схема замещения кольцевой сети КП 1 - минимальный режим.vsd
КП РЭС\Схема замещения кольцевой сети КП максимальный режим.vsd
КП РЭС\Электрическая схема сети.bak

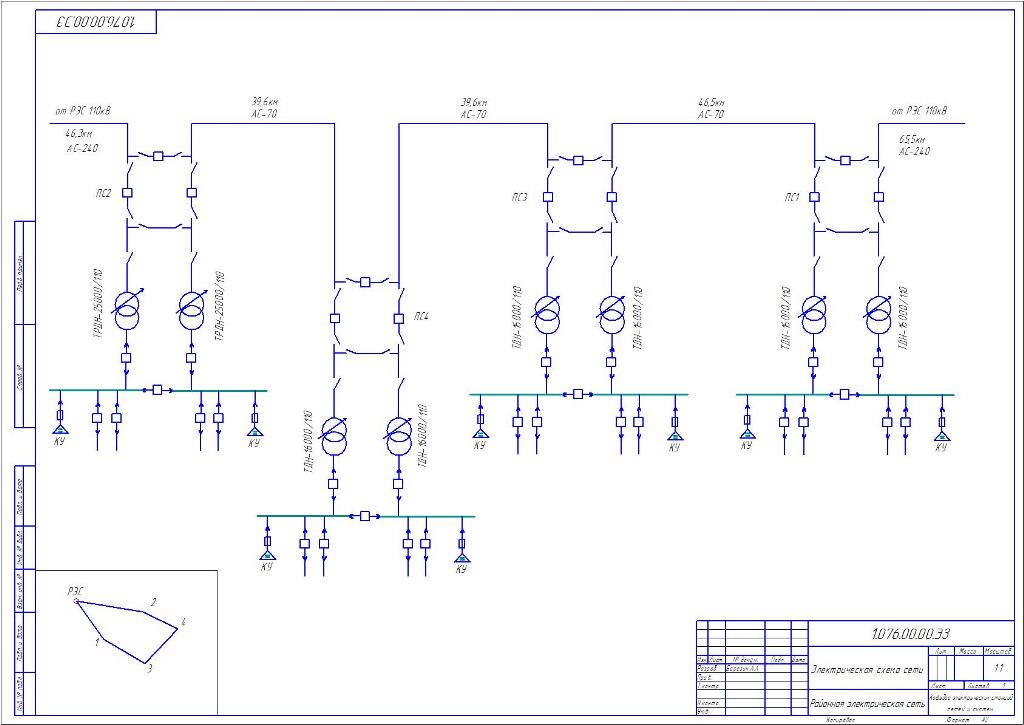

КП РЭС\Электрическая схема сети.cdw
КП РЭС
