Проектирование понижающей подстанции

Уральский федеральный университет имени первого Президента России Б.Н. Ельцина
Кафедра «Автоматизированные электрические системы»
Курсовой проект по дисциплине «Электрическая часть станций и подстанций»
На тему: «Проектирование понижающей подстанции»
Екатеринбург 2017

1. Задание на проектирование
Целью курсового проекта (КП) является разработка рационального проектного решения понижающей подстанции (ПС). За основу для выполнения курсового проекта принять вариант сети, рассчитанный в курсовом проекте по дисциплине «Электроэнергетические системы и сети». В качестве проектируемой подстанции принять подстанцию местной сети (по согласованию с руководителем). Графики нагрузки приведены в приложении к заданию на КП.
1) На основе технико-экономического сравнения выбрать число и мощность силовых трансформаторов. Выполнить расчеты тепловых режимов аварийных перегрузок и систематических нагрузок по заданному графику нагрузки в летний и зимний периоды. Расчет приведенных затрат выполнить с учетом коэффициентов пересчета на текущий уровень цен.
2) Выбрать схему электрических соединений распределительного устройства (РУ) высшего напряжения (ВН), описать ее работу, указать ее достоинства и недостатки, произвести анализ последствий аварийных ситуаций (Отказ, Ремонт, Ремонт + Отказ).
3) Рассчитать токи короткого замыкания со сторон высшего и низшего напряжения.
4) Выбрать схему электрических соединений РУ низшего напряжения (НН). Выбор схемы выполнить с учетом уровней токов короткого замыкания и числа отходящих линий (использовать или не использовать расщепление силовых трансформаторов, включенное или отключенное состояние секционного выключателя на стороне НН).
5) Выбрать коммутационное оборудование, токоведущие части, трансформаторы тока (в цепях силовых трансформаторов) и трансформаторы напряжения распределительных устройств низшего и высшего напряжения.
6) Выбрать трансформаторы собственных нужд (ТСН), схему питания потребителей СН и оперативный ток на ПС.
7) Разработать и описать конструктивное выполнение РУ ВН и РУ НН.
8) Рассчитать грозозащиту и выполнить описание заземления ПС.
9) Описать релейные защиты трансформатора.
10) Выполнить сметно-финансовый расчет по укрупненным показателям стоимости.

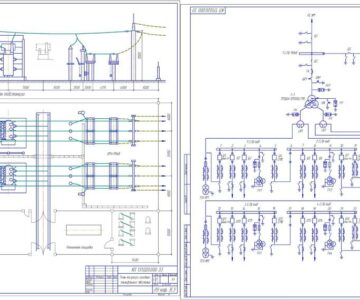

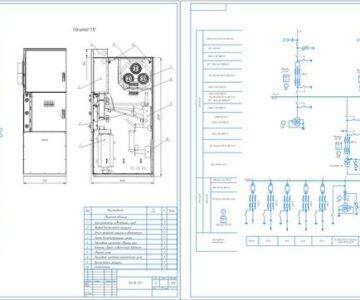

11) Графическая часть включает 2 листа формата А1:
а. Принципиальная схема электрических соединений подстанции (Э3);
б. План подстанции в ограде и разрезы (ГЧ).
Примечания:
 Данные об электропотреблении и структуре прилегающей сети следует принимать в соответствии с ранее выполненным курсовым проектом по сетям;
 Район сооружения - Урал (число зимних суток - 213, число летних - 152);
 Состав потребителей I, II и III категории принять в соответствии с типом проектируемой ПС и структурой нагрузки, согласованной с руководителем;
 Напряжение РУ НН принять равным 10,5 кВ;
 Число отходящих линий 10 кВ рассчитать исходя из того, что нагрузка на одно присоединение составляет (2 ÷ 2,5) МВА и согласовать с руководителем;
 Температуру окружающей среды принять для Урала (Зима =-15С, Лето =+18С).

Содержание ПЗ:
1. Задание на проектирование
2. Исходные данные
3. Выбор числа и мощности силовых трансформаторов подстанций
4. Выбор схемы электрических соединений
5. Расчет токов короткого замыкания
6. Выбор оборудования и токоведущих частей
7. Собственные нужды подстанции и система оперативного тока
8. Конструктивное выполнение подстанции
9.Молниезащита и заземление подстанции
10. Описание релейной защиты
11. Сметно-финансовый расчет
Заключение
