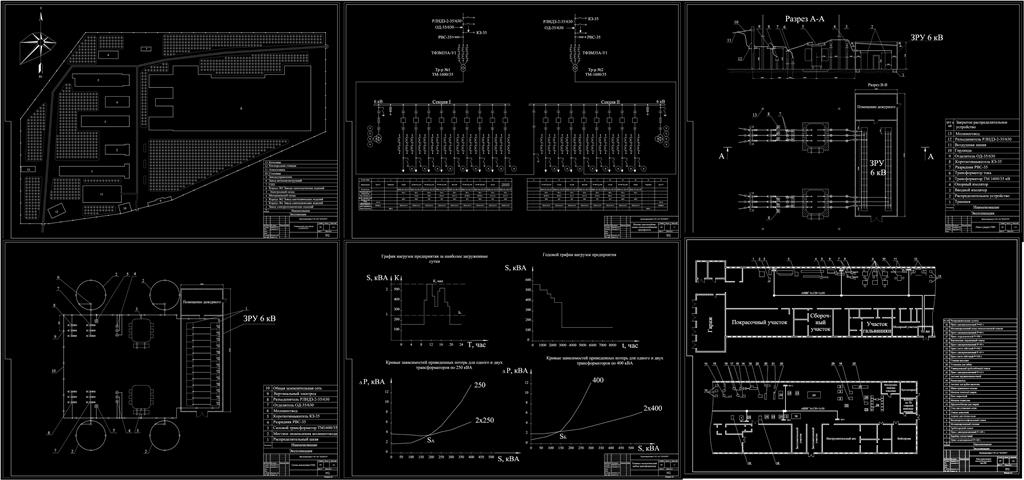

Проектирование системы электроснабжения АО «КЗЭЛТО»

Карагандинский государственный технический университет
Кафедра "Энергетические системы"
Дипломная работа по специальности "Электроэнергетика"
На тему : Проектирование СЭС АО «КЗЭЛТО»
Караганда 2014

В работе выполнен анализ режимов работы электрического оборудования АО "КЗЭЛТО", расчет электрических нагрузок завода в целом, а также расчет нагрузок цеха. Путем сопоставления различных вариантов по величине напряжения и сечению линии и кабелей выбран целесообразный вариант схемы внешнего электроснабжения и внутренних распределительных сетей. Произведен выбор основного электрооборудования главной понизительной подстанции и его проверка по током короткого замыкания.

Содержание

Обозначения и сокращения
Введение
1 Общая часть
1.1 История предприятия
1.2 Структура предприятия
1.3 Организация работ на предприятии
1.4 Перспективный план развития
1.5 Электроприёмники предприятия
2 Электротехническая часть
2.1 Расчёт электрических нагрузок
2.2 Выбор и расчёт внешнего электроснабжения
2.3 Выбор схемы распределительной сети завода электротехнических
изделий
2.4 Выбор кабелей распределительной сети
2.5 Расчёт токов короткого замыкания распределительной сети
2.6 Главная понизительная подстанция
2.7 Релейная защита силовых трансформаторов
2.8 Расчёт защитного заземления
2.9 Молниезащита
3 Охрана труда
4 Промышленная экология .
5 Экономика
Заключение
Список использованных источников
