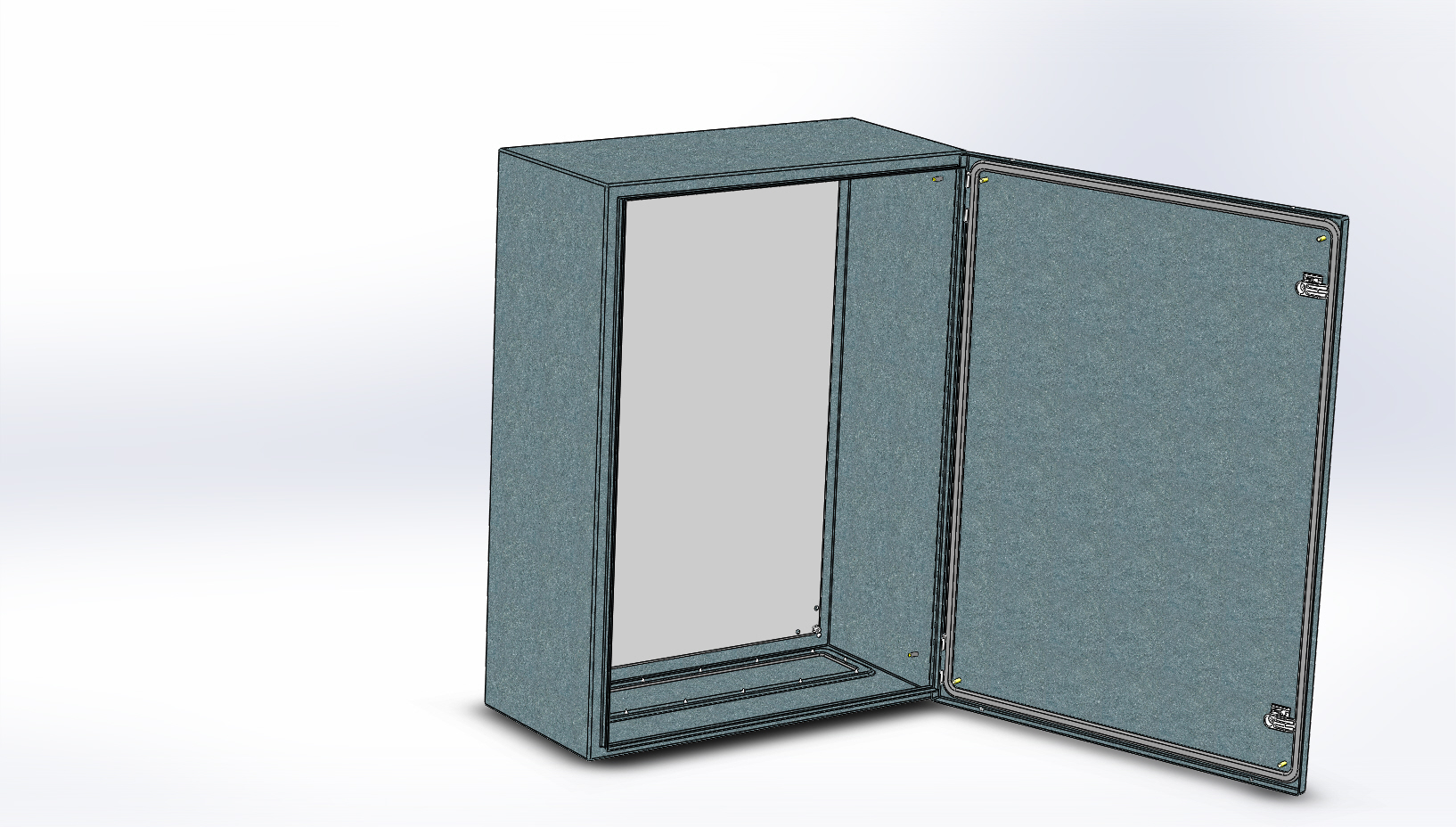

R5CE863 Шкаф электротехнический

Шкаф R5CE863 покупной ( из магазина электротехники ) для изготовления различных электрических шкафов и пультов. Предприятие - изготовитель неизвестны ( утеряна документация ). Представляет собой окрашенное корпусное изделие, имеющее корпус, распашную дверь с замками, внутреннюю панель.
Габариты: 600 х 800 х 300.
Данная разработка может быть использована в качестве корпусной заготовки для реализации различных электротехнических устройств.
Использованные в проекте обозначения условны и приняты для удобства проектирования.

Состав: 3D сборки, детали

Софт: SolidWorks 2017

Файлы:
R5CE863 08.00.03 Ось.SLDPRT
hexagon nuts accuracy class b/
hexagon nuts accuracy class b/Hex Nut 5915_gost.sldprt
R5CE863 08.00.01 Крышка нижняя.SLDPRT
R5CE863 06.00.00 СБ Шкаф Электротехнический.SLDASM
R5CE863 08.00.02 Навес дверной.SLDPRT
R5CE863 08.00.05 Шпилька.SLDPRT
machine screws/
machine screws/pan cross head_am.sldprt
self tapping screws/
self tapping screws/pan head tapping screw_am.sldprt
R5CE863 08.00.06 Панель монтажная.SLDPRT
R5CE863 06.10.00 Дверь/
R5CE863 06.10.00 Дверь/R5CE863 06.10.00 СБ Дверь.SLDASM
R5CE863 06.10.00 Дверь/R5CE863 08.10.03 Заглушка.SLDPRT
R5CE863 06.10.00 Дверь/Замок пласмассовый/
R5CE863 06.10.00 Дверь/Замок пласмассовый/Запор.SLDPRT
R5CE863 06.10.00 Дверь/Замок пласмассовый/Середина.SLDPRT
R5CE863 06.10.00 Дверь/Замок пласмассовый/Ключ.SLDPRT
R5CE863 06.10.00 Дверь/Замок пласмассовый/Замок пластмассовый.SLDASM
R5CE863 06.10.00 Дверь/Замок пласмассовый/Корпус замка.SLDPRT
R5CE863 06.10.00 Дверь/Замок пласмассовый/Шайба запорная.SLDPRT
R5CE863 06.10.00 Дверь/R5CE863 08.10.01 Панель двери.SLDPRT
R5CE863 06.10.00 Дверь/R5CE863 08.10.02 Уплотнитель.SLDPRT
hex nuts/
hex nuts/hex flange nut_am.sldprt
R5CE863 08.00.04 Прокладка.SLDPRT
R5CE863 06.00.00 СБ Шкаф Электротехнический.JPG
R5CE863 08.00.11 Корпус.SLDPRT
plain washer/
plain washer/Washer 11371n_gost.sldprt
