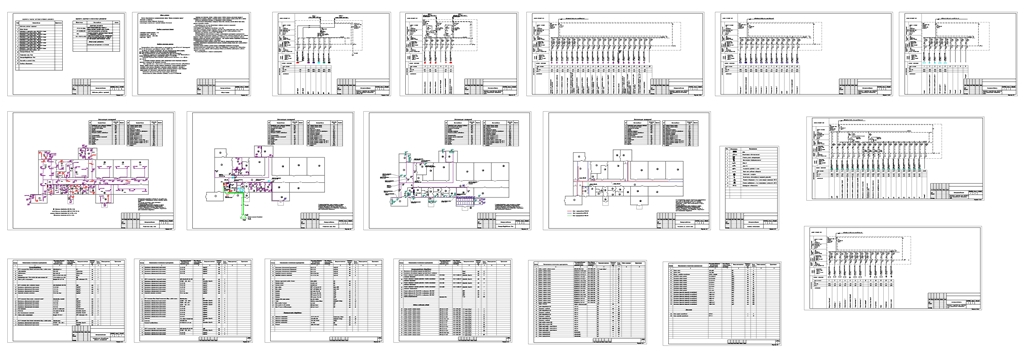

Рабочая документация по электроснабжению здания "Убойно-санитарного пункта"

В рабочем проекте предусмотрено электроснабжение "Убойно-санитарного пункта". В проекте предусмотрено электроснабжение силового электрооборудования (холодильного оборудования, вентиляции, технологического оборудования), розеточной сети и освещения. Можно применить в качестве примера для проектирования электроснабжения пищевых цехов.

Общие указания

Рабочая документация по электроснабжению здания "Убойно-санитарного пункта" выполнена на основании:
· технического задания выданного Заказчиком.
· архитектурно-строительных чертежей, выданных Заказчиком.

Основные технические данные:

· категория электроснабжения - 2-я;
· напряжение сети - 400/230 В;
· потребная мощность - 200,0 кВт;
· сила тока - 339,6 А.

Основные проектные решения.

Электроснабжение здание предусмотрено от проектируемого щита ВРУ-0,4 кВ Проектируемый ВРУ-0,4 кВ подключается существующими кабелями АБбШВ 4х150.
От ВРУ-0,4 кВ магазина запитываются АВР (щит автоматического ввода резерва), ЩРО (щит розеток и освещения), ЩХО (щит холодильного оборудования), ЩВС (щит тепловодоснабжения), ЩВ (щит вентеляции), ЩТ (щит технологический).
Коэффициент мощности (cos f) принимается равным 0,85 согласно п. 6.30 "Проектирование и монтаж электроустановок жилых и общественных зданий" СП 31-110-2003.
Наибольшее допустимое время защитного автоматического отключения - 0,4 с (230 В) и 0,2 с (400 В).
В отношении опасности поражения людей электрическим током встроенные помещения относятся к помещениям без повышенной опасности.
Линии групповой сети к светильникам и штепсельным розеткам выполнить трёхпроводными (фазным, нулевым рабочим и нулевым защитным проводником). Сечение нулевого защитного проводника равно фазному. Ответвления защитного нулевого проводника выполнять в ответвительных коробках пайкой, сваркой. Нулевой защитный проводник в сети освещения предусмотреть для подключения к металлическому корпусу светильника.
Подключение светильников выполнять внутри корпуса светильника.
Электромонтажные работы необходимо проводить согласно СП 76.13330.2016.
