Установка в помещении КТП-6/0,4кВ с трансформаторами 2х2500кВА производства ООО "Управляющая компания "Электрощит"-Самара", Россия
- Главная -
- Чертежи -
- Инженерные системы -
- Электроснабжение и освещение -

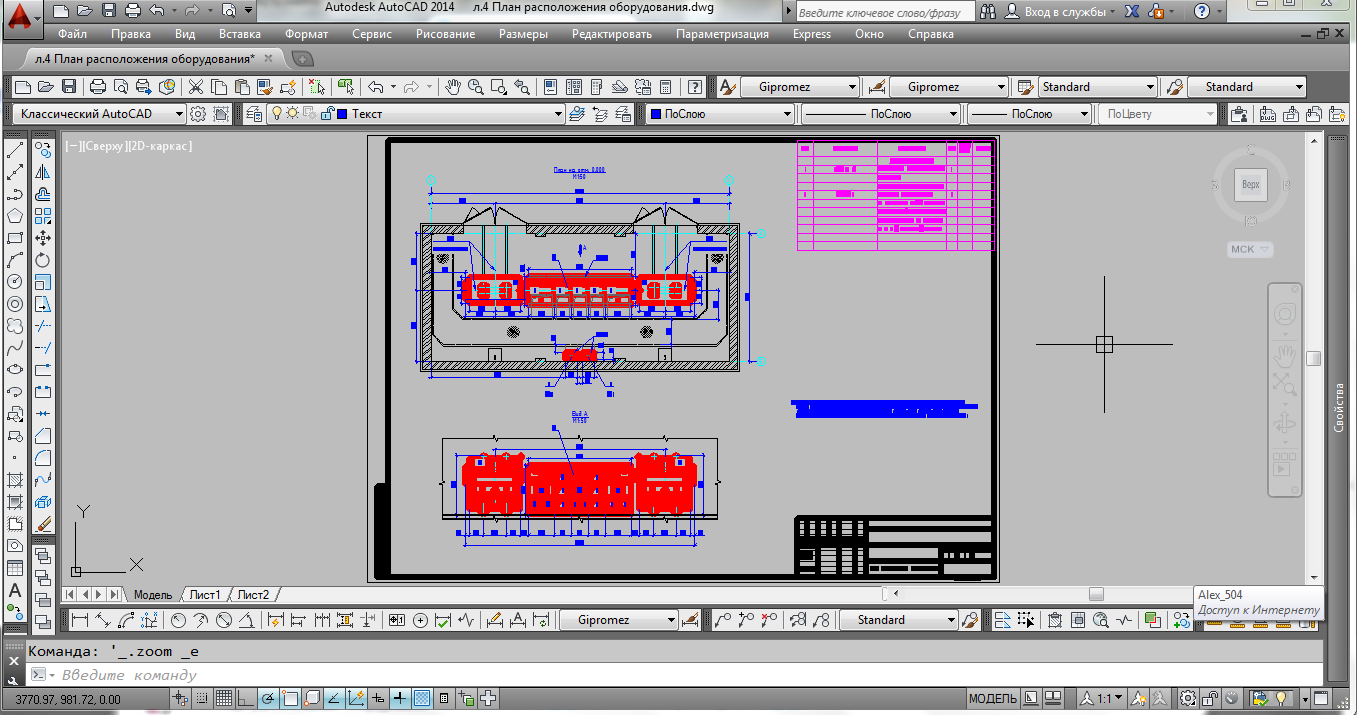

- Рабочая документация по установкае КТП-2х2500 в помещении. Прокладка кабелей. Заземление
Рабочая документация по установкае КТП-2х2500 в помещении. Прокладка кабелей. Заземление
0
266
2093
13
0
30
Сообщить о проблеме
Автор
Александр Бичеров
Дата
04.09.2015
Язык
Русский
Состав
Установка оборудования. Прокладка кабелей. Заземление
Софт
AutoCAD 2007
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
ЛО.л.1 Опросный лист.dwg
-
С.л.1...3 Спецификация.dwg
-
л.1.1...1.3 Общие данные.dwg
-
л.2 Схема однолинейная принципиальная.dwg
-
л.3.1...3.5 Кабельный журнал.dwg
-
л.4 План расположения оборудования.dwg
-
л.5 Прокладка труб и кабелей.dwg
-
л.6 Одиночная конструкция для вертикальной прокладки кабелей.dwg
-
л.7 Одиночная настенная кабельная конструкция с длиной полки 240мм.dwg
-
л.8 Одиночная настенная кабельная конструкция с длиной полки 330мм.dwg
-
л.9 Заземляющее устройство.dwg
-
