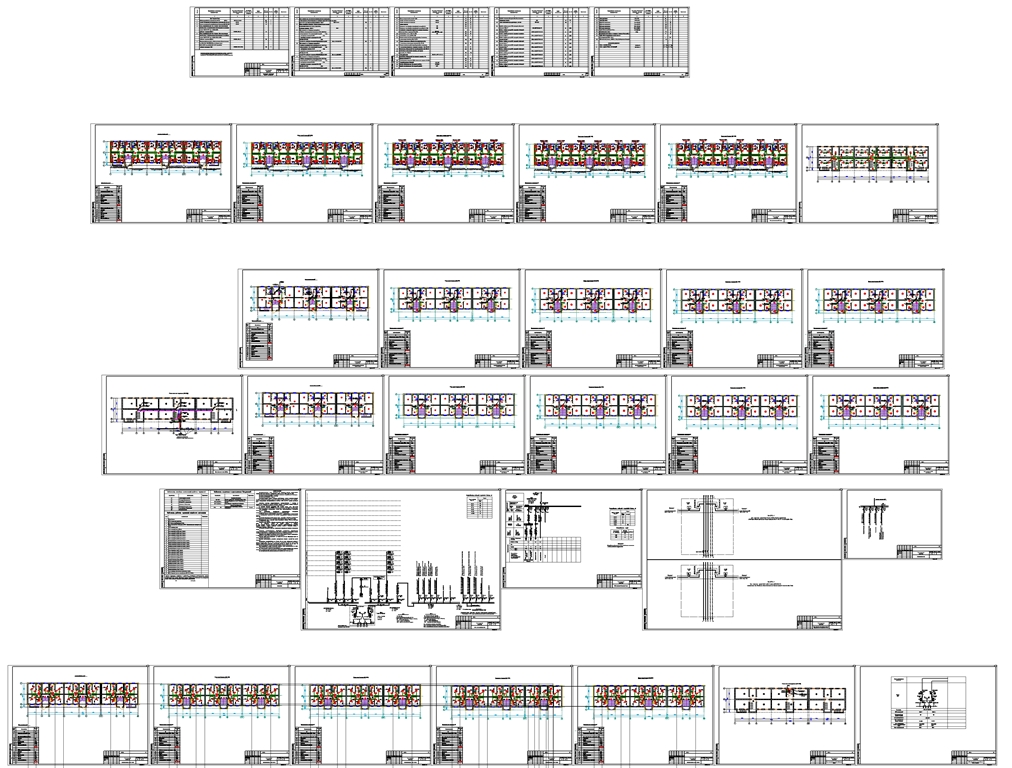

Рабочий проект пятиэтажного жилого дома с подвалом 2320 м2 (раздел ЭМО)

ОБЩИЕ УКАЗАНИЯ
Электротехническая часть выполнена на основании заданий архитектурно- строительной части проекта, в соответствии с КМК 2.04.17-19, ШНК 2.08.01-19 и ПУЭ.
По надежности электроснабжения жилой дом относится к потребителям II категории.
Расчетная мощность для ВРУ-1 - 75,6 кВт.
Расчетный ток для ВРУ-1 - 125,01 А
Расчетные нагрузки стояков питающих линий квартир, а также расчетные нагрузки на вводе определяются исходя из удельной нагрузки на одну квартиру и число квартир с учетом коэффициента одновременности по таблице 2 КМК 2.04.17-19 с учетом примечаний пп.7.
Настоящим проектом предусматривается электроснабжение: 1) квартир; 2) общедомового освещения; 3) силовой установки лифтов; 4) настенных газовых котлов; 5) повысительных насосов; 6) аварийного и ремонтного освещения.
В качестве вводного устройства ВРУ принята панель типа ВРУ-1-17-70 распределительных щитов типа ПР8503С, осветительных щитов типа ОЩВ и аварийный ЩАО.
Учет потребления электроэнергии жилого дома предусматривается электронным счетчиком типа СЕ-308.
Учет общедомовых потребителей осуществляется электронным счетчиком,установленным в вводно-распределительном устройстве ВРУ.
В качестве этажных щитов приняты щиты ЩЭ3401 , установленные в холле каждого этажа, с электронными счетчиками типа СЕ-208 и устройствами защитного отключения типа УЗО.
В качестве квартирных щитов приняты щиты типа ЩРН с групповыми однофазными автоматическими выключателями. Квартирные щитки установлены в прихожих квартир.
Магистральная сеть к этажным щитам выполняется кабелем ВВГнг на кабельных лотках в подвале и на скобах.
Питающая сеть рабочего освешения лестничных клеток, холлов выполняется кабелем ВВГнг на кабельных лотках, по стенам скрыто в штрабах. Во всех комнатах квартир, согласно ШНК 2.08.01-05, предусматривается установка клеммных колодок, в кухнях и прихожих клеммные колодки и подвесной патрон, в совмещенных сан.узлах - светильник.
В качестве источников света для общедомовых потребителей приняты светодиодные лампы.
Управление электроосвещением общедомовых потребителей осуществляется местными выключателями и светильниками типа FCS со встроенным акустическим сенсором мгновенного включение 0,5 секунд (акустические волны от человеческого шага)
Групповые сети квартир выполняются кабелем ВВГнг скрыто в стенах и перекрытиях, в гофрированных трубах ПВХ в гипсокартонных перегородках.
Этажные щитки устанавливаются на высоте 1,2м от пола. Квартирные щитки на стене, на высоте 1,6м от пола.
Проектом предусмотрена установка электрических звонков с кнопкой для каждой квартиры.
Выключатели устанавливаются на высоте 0,8м от пола, штепсельные розетки в кухнях на высоте 1,0м и 1,6м от пола, в остальных помещениях на 0,4м от пола. В общей комнате предусмотрена установка штепсельной розетки на высоте 2,2м от пола для подключения сплит-системы. Кнопку звонка установить на высоте 1,8м от пола.
Для бесперебойной работы настенного газового котла установленного на кухне, котел подключается через стабилизатор напряжения.
Все металлические, нормально нетоковедущие части электрооборудования, подлежат заземлению и занулению путем присоединения к нулевому проводу и шине РЕ в ВРУ.
Все электромонтажные работы производить согласно ПУЭ и КМК 3.05.06-97.
