Расчетные схемы питания для 25 этажного дома (ЭМ)

0
1
28
0
0

Электрооборудование для надстройки 25-го этажа дома разработано на основании технических условий ,выданных ...., ПУЭ РК и нормативной документации СН РК 4.04-07-2013, СП РК 4.04-103-2013, СП РК 4.04-106-2013, СП РК 2.04.104-2012, а также исходного проекта 24-х этажного дома 49-13-6-ЭМ.

Существующее положение объекта:
По степени надежности электроснабжения электроприемники жилого дома относятся ко II категории электроснабжения с отдельными потребителями I категории (противопожарные устройства, пожарная сигнализация, лифты для пожарных подразделений, аварийное освещение путей эвакуации, заградительные огни светового ограждения), подключение которых осуществляется от АВР (ВШ2) по двум кабельным линиям, присоединенным к внешним питающим линиям до вводных аппаратов ВРУ (ВШ1) жилого дома.
Подключение пассажирского лифта выполнено по I категории от распределительных панелей жилого дома (РШ1, РШ2) через АВР.
Электроснабжение дома осуществляется от трансформаторной п/ст по взаиморезервируемым кабельным линиям от сети 380В с глухозаземленной нейтралью с системой заземления TN-С-S.
Вводно-распределительные устройства установлены в электрощитовой, расположенной в цокольном этаже.
Предыдущим проектом предусмотрена установка сантехнического, вентиляционного и противопожарного оборудования, светового ограждения кровли, а также устройство антиобледенительной системы.
Также предусмотрено повторное заземление РЕ шины вводного устройства путем присоединения к наружному контуру заземления молниезащиты. Согласно СН РК 2.04-29-2005 в доме произведено устройство молниезащиты по III категории.



Автор
user-4989019
Дата
23.02.2024
Язык
Русский
Состав

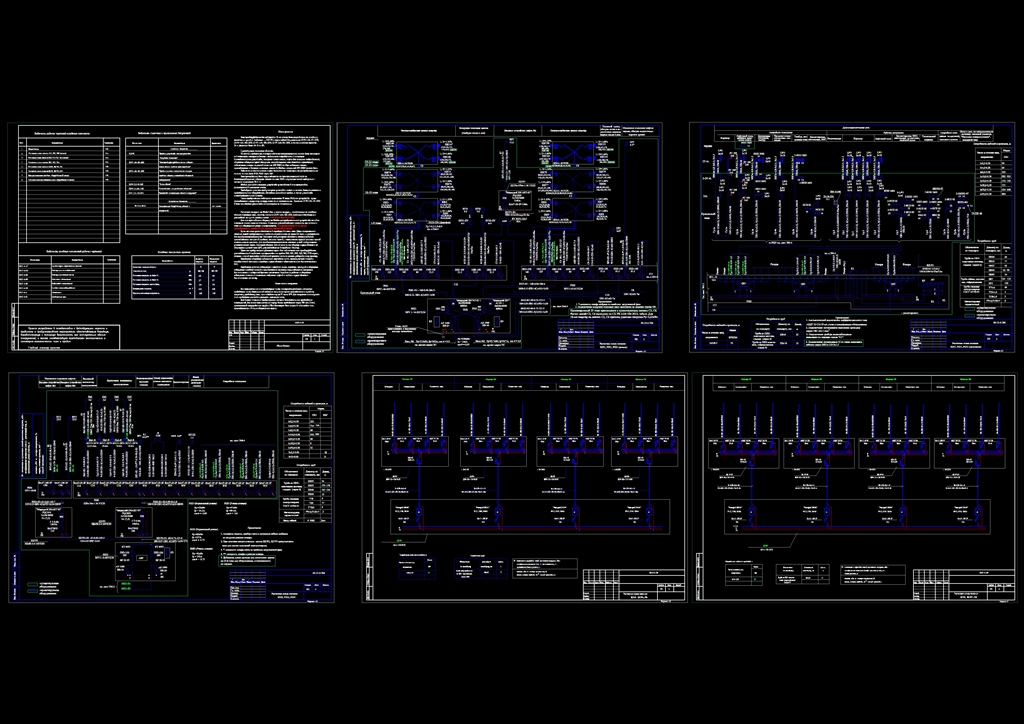

Расчетная схема питания
Софт
AutoCAD 2022 Как открыть?
Содержимое архива
  • ЭМ для загрузки.dwg
