КОМПАС 3D 18

Жилой 25-этажный жилой дом с паркингом. Водоснабжение и водоотведение

В настоящей проектной документации разработаны решения по оснащению системой водоотведения и водоснабжения жилого дома по адресу: г. Краснодар, ул. Кубанская Набережная, д. 3.

04-Г/К-ИОС3С Содержание тома 5.3 2 04-Г/К-ИОС3-СП Состав проектной документации 3 04-Г/К-ИОС3.ТЧ Пояснительная записка 8 04-Г/К-ИОС3.ГЧ1 План сетей канализации. Паркинг 9 04-Г/К-ИОС3.ГЧ2 План сетей канализации. 1 этаж 10 04-Г/К-ИОС3.ГЧ3 План сетей канализации. 2-10 этажи 11 04-Г/К-ИОС3.ГЧ4 План сетей канализации. 11-14 этажи 12 04-Г/К-ИОС3.ГЧ5 План сетей канализации. 15, 16, 18 этажи 13 04-Г/К-ИОС3.ГЧ6 План сетей канализации. 17 этаж 14 04-Г/К-ИОС3.ГЧ7 План сетей канализации. 19 этаж 15 04-Г/К-ИОС3.ГЧ8 План сетей канализации. 20 этаж 16 04-Г/К-ИОС3.ГЧ9 План сетей канализации. Кровля 17 04-Г/К-ИОС3.ГЧ10 Схемы хозяйственно-бытовой канализации жилых помещений 18 04-Г/К-ИОС3.ГЧ11 Схемы хозяйственно-бытовой канализации встроенных помещений 20 04-Г/К-ИОС3.ГЧ12 Схемы ливневой канализации 21

Состав: Планы сетей канализации, водоснабжения поэтажно, Схемы водоснабжение, ОД Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Жилой 25-этажный жилой дом с паркингом. Водоснабжение и водоотведение

СД ВК 09.08.16/01_Общие данные.dwg

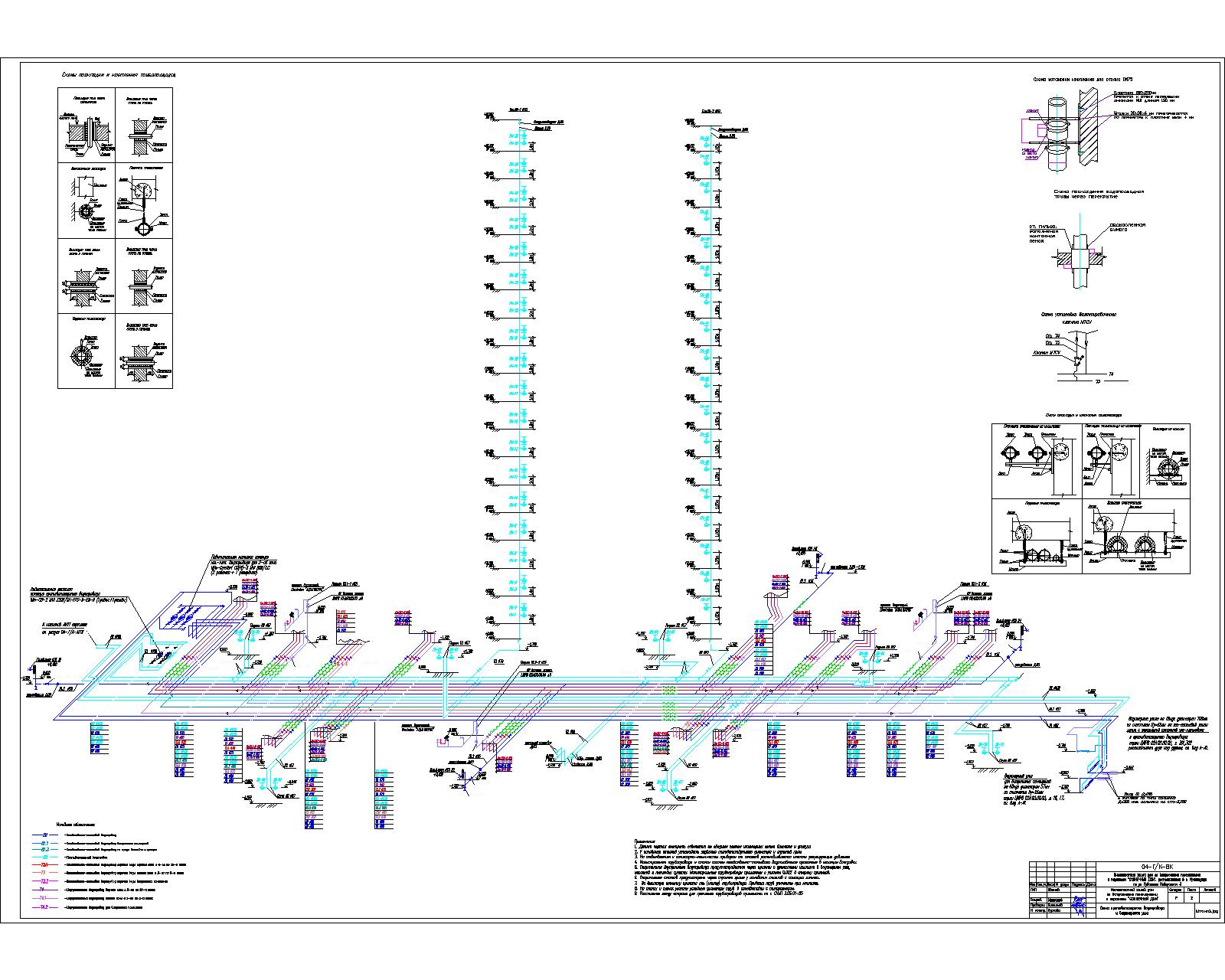

СД ВК 09.08.16/02,03_Схемы водоснабжение.dwg
СД ВК 09.08.16/04_Вода паркинг.dwg
СД ВК 09.08.16/05_Вода 1 этаж.dwg
СД ВК 09.08.16/06_Вода 2 этаж.dwg
СД ВК 09.08.16/07_Вода 3 этаж.dwg
СД ВК 09.08.16/08_Вода 4 этаж.dwg
СД ВК 09.08.16/09_Вода 5 этаж.dwg
СД ВК 09.08.16/10_Вода 6 этаж.dwg
СД ВК 09.08.16/11_Вода 7 этаж.dwg
СД ВК 09.08.16/12_Вода 8 этаж.dwg
СД ВК 09.08.16/13_Вода 9 этаж.dwg
СД ВК 09.08.16/14_Вода 10 этаж.dwg
СД ВК 09.08.16/15_Вода 11 этаж.dwg
СД ВК 09.08.16/16_Вода 12 этаж.dwg
СД ВК 09.08.16/17_Вода 13 этаж.dwg
СД ВК 09.08.16/18_Вода 14 этаж.dwg
СД ВК 09.08.16/19_Вода 15 этаж.dwg
СД ВК 09.08.16/20_Вода 16 этаж.dwg
СД ВК 09.08.16/21_Вода 17 этаж.dwg
СД ВК 09.08.16/22_Вода 18 этаж.dwg
СД ВК 09.08.16/23_Вода 19 этаж.dwg
СД ВК 09.08.16/24_Вода 20 этаж.dwg
СД ВК 09.08.16/25_Подкл. пож. техн..dwg
СД ВК 09.08.16/26_Квартирный ПК.dwg
СД ВК 09.08.16/27,28,29_Схемы канализация.dwg
СД ВК 09.08.16/30_Канализация паркинг.dwg
СД ВК 09.08.16/31_Канализация 1 этажа.dwg
СД ВК 09.08.16/32_Канализация 2 этаж.dwg
СД ВК 09.08.16/33_Канализация 3 этаж.dwg
СД ВК 09.08.16/34_Канализация 4 этаж.dwg
СД ВК 09.08.16/35_Канализация 5 этаж.dwg
СД ВК 09.08.16/36_Канализация 6 этаж.dwg
СД ВК 09.08.16/37_Канализация 7 этаж.dwg
СД ВК 09.08.16/38_Канализация 8 этаж.dwg
СД ВК 09.08.16/39_Канализация 9 этаж.dwg
СД ВК 09.08.16/40_Канализация 10 этаж.dwg
СД ВК 09.08.16/41_Канализация 11 этаж.dwg
СД ВК 09.08.16/42_Канализация 12 этаж.dwg
СД ВК 09.08.16/43_Канализация 13 этаж.dwg
СД ВК 09.08.16/44_Канализация 14 этаж.dwg
СД ВК 09.08.16/45_Канализация 15 этаж.dwg
СД ВК 09.08.16/46_Канализация 16 этаж.dwg
СД ВК 09.08.16/47_Канализация 17 этаж.dwg
СД ВК 09.08.16/48_Канализация 18 этаж.dwg
СД ВК 09.08.16/49_Канализация 19 этаж.dwg
СД ВК 09.08.16/50_Канализация 20 этаж.dwg
СД ВК 09.08.16/51_Канализация кровля.dwg
СД ВК 09.08.16/Обоснование диаметров.docx
СД ВК 09.08.16/Спецификация С1.docx
СД ВК 09.08.16/Спецификация С2.docx
СД ВК 09.08.16/таблица настроек.docx
