Водоснабжение и водоотведение 18-ти этажного жилого дома

Запроектированы сети водоснабжения и водоотведения жилого здания. Здание запроектировано 19-этажным, с подвалом и техническим этажом, прямоугольной формы в плане. Максимальная высота здания по парапету – 60,65 м. Высота здания – 56,40м.
За относительную отметку 0,000 принята отметка чистого пола первого этажа жилого дома, соответствующая абсолютной отметке 41,600 по генплану.
Высота первого этажа здания – 3,60м, высота 2 – 17 жилых этажей здания – 3,0м, высота 18 этажа здания – 3,60м, высота технического этажа здания – 2,10 м до низа плиты перекрытия. Высота подвала — 2,75м в чистоте.
В жилой части подвала здания расположены технические помещения подвала, тепловой пункт, насосная. Насосная имеет выход непосредственно наружу.

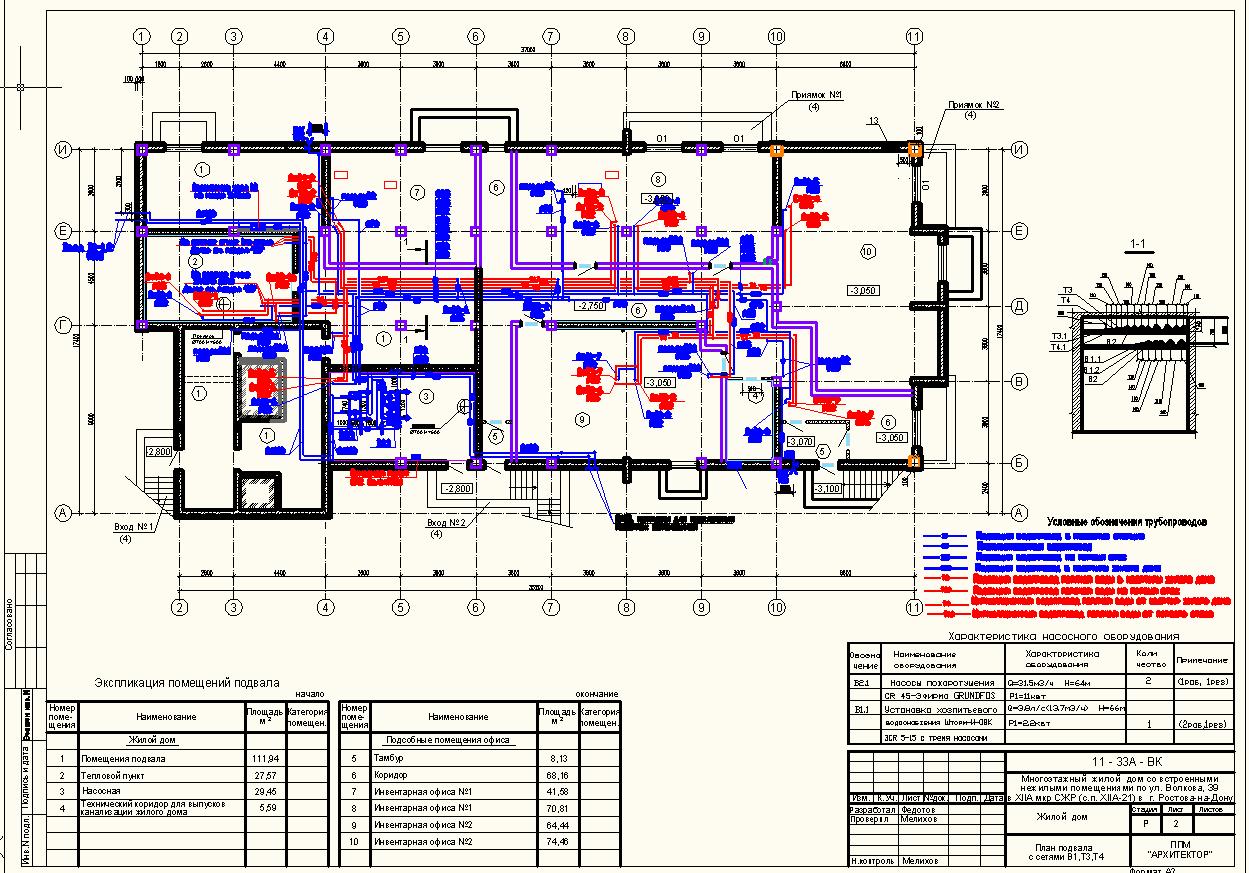

Состав: ПЗ, Поэтажные планы с сетями В1, В2, К1,К2, Т3, Т4. Схемы систем В1, В2, К1,К2, Т3, Т4. Спецификация. Расчет водопотребления. Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и водоотведение 18-ти этажного жилого дома

CR 45-3.jpg
ИОС2 (ВК) 2015г.doc
Планы поэтажно 12.15.dwg
Шторм И ОВК_3__CR5-15-3.jpg
