Распределительные устройства в системах электроснабжения

Самарский Государственный Технический Университет
Кафедра: Электроснабжение промышленных предприятий
Курсовая работа по дисциплине "Электропитающие системы и сети"
На тему: "Распределительные устройства в системе электроснабжения" Вариант №27
Самара 2014

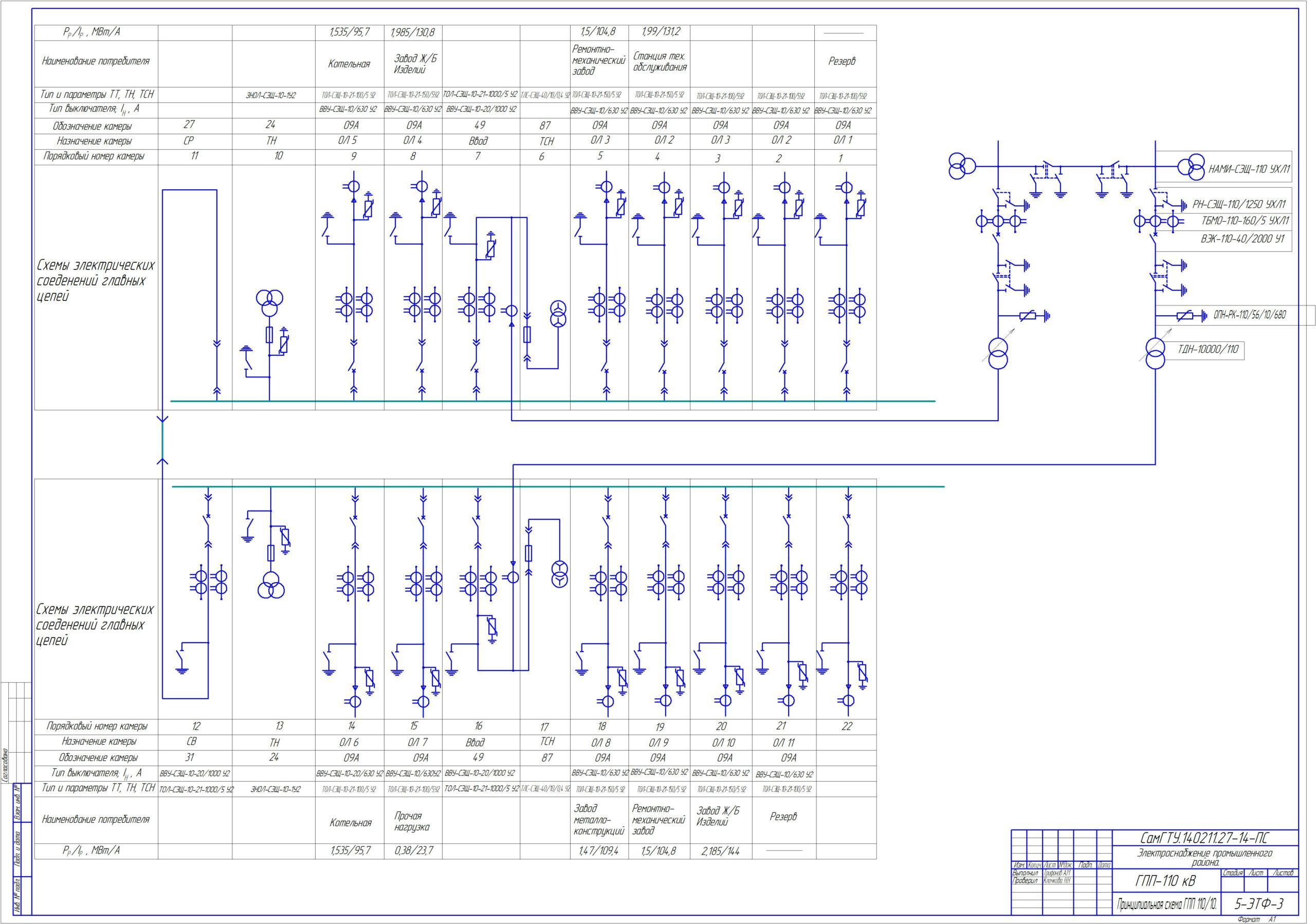

В данном проекте рассматривается вопрос расчета и выбора оборудования ГПП-110/10, Произведен расчет потерь напряжения, токов короткого замыкания, выбор оборудования на высокой и низкой стороне, компоновка ячеек ЗРУ-10 кВ. Графическая часть содержит однолинейную схему ГПП с ячейками ЗРУ 10кВ.
Курсовой проект содержит 1 лист формата А1 графической части, 28 страниц пояснительной записки, содержащей 6 рисунков , 11 таблиц и 7 источников.

Исходные данные
Нагрузки ГПП
№ Наименование нагрузки P, МВт cos φ tg φ Категория потребителя
1 Ремонтно-механический завод 3 0,827 0,6198 2
2 Завод железобетонных изделий 4,17 0,877 0,548 3
3 Котельная 3,07 0,927 0,4046 1
4 Станция тех. обслуживания 1,99 0,877 0,548 3
5 Завод металлоконструкций 1,47 0,777 0,81 2
6 Прочая нагрузка 0,38 0,927 0,405 3
