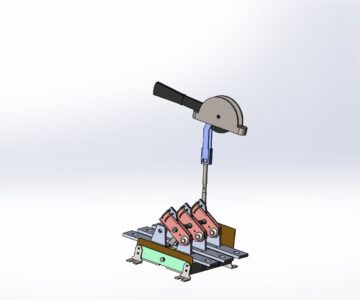

Разъединитель РЕ19-43-52260

Габаритні розміри розєднувача РЕ19-43 на 1600А ідентичні розмірам апарату РЕ19-41 на 1000А, відрізняється тільки перетин струмопровідних шин.
Струмоведущі елементи виконуються з міді М1 з низьким вмістом кисню. Для захисту від корозії застосовується лудіння (покриття тонким шаром олова), тому колір деяких деталей на фотографіях білий, а не характерний мідний.
Будується на ізоляційної платформі.

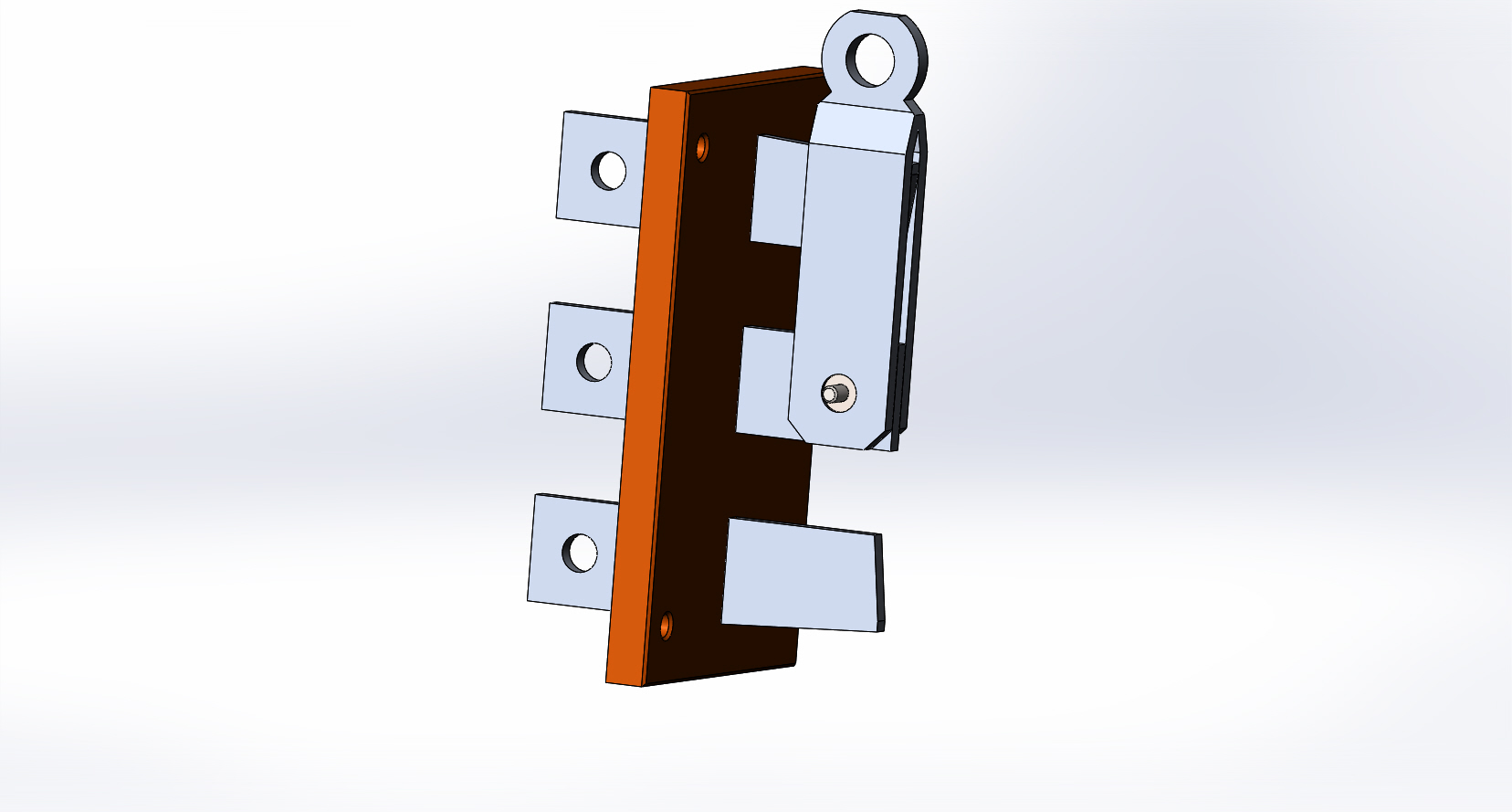

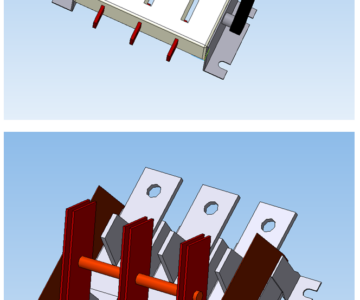

Контактна система складається з декількох пар рухомих і нерухомих контактів - у вигляді ножа та відповідно. Кількість контактних груп дорівнює кількості полюсів. Нерухомі контакти виконані з стандартної шини, з одного боку просверливаются отвори для приєднання входять кабелів або шин, а з іншого боку мають спеціальний захоплення. Рухливі контакти повертаються на кут до 45⁰ (різне значення для різних виконань). Ось рухомих контактів часто збігається з віссю поворотного вала, на якому кріпитися ручний привід.

Состав: 3д сборка, деталировка Язык документа

Софт: SolidWorks 2016

Файлы:
РЕ/
РЕ/Тяга ШВР 01.01.005.SLDPRT
РЕ/Шина ШВР 01.01.003.SLDPRT
РЕ/ШВР 01.01.006.SLDPRT
РЕ/ШВР 01.01.008.SLDPRT
РЕ/РЕ19-43-52260.SLDASM
РЕ/основа ШВР 01.01.002.SLDPRT
РЕ/РЕ19-43-52260.IGS
РЕ/Шина ШВР 01.01.004.SLDPRT
РЕ/РЕ19-43-52260.JPG
