Мозырский государственный политехнический колледж,
Специальность: "Электроснабжение предприятий и гражданских зданий"
2024
Исходные данные: СП получает электроснабжение (ЭСН) от комплектной трансформаторной подстанции (КТП-10/0,4 кВ), размещенной на стройплощадке. Рабочее освещение выполнено на железобетонных опорах прожекторами заливного света типа ПЗС-35, размещенных по периметру территории, охранное - светильниками типа РКУ с лампами ДРЛ-490, сигнальное - лампами накаливания (42B). Все электроприемники по надежности ЭСН имеют 2 категорию. Количество рабочих смен - 2. Грунт - суглинок.
Строительная площадка (СП) предназначена для постройки жилого 12-этажного дома из монолитного железобетона. Дом является составной частью микрорайона. Территория строительной площадки предусматривает размещение временных производственных, вспомогательных и бытовых помещений.
Строительные механизмы распределены по месту стройки.
Транспортно-подъемные операции выполняются башенным краном, кранами-погрузчиками, грузовыми транспортерами, мачтовыми подъемниками и наземным транспортом. СП получает электроснабжение (ЭСН) от комплектной трансформаторной подстанции (КТП-10/0,4 кВ), размещенной на стройплощадке. Рабочее освещение выполнено на железобетонных опорах прожекторами заливного света типа ПЗС-35, размещенных по периметру территории, охранное светильниками типа РКУ с лампами ДРЛ-490, сигнальное лампами накаливания (42 В).
Все электроприемники по надежности ЭСН имеют 2 категорию. Количество рабочих смен- 2.
Грунт в районе стройплощадки суглинок с температурой +10 °С. Ограждение стройплощадки выполнено деревянными щитами длиной 5 м каждый, прикрепленными к столбам.
Размеры ограждения А х В = 50 х 30 м.
Высота вспомогательных помещений 3,2 м.
Строительный модуль здания- 3,6 м.
Перечень ЭО стройплощадки дан в таблице 3.19.
Мощность электропотребления (Ром) указана для одного электроприемника.

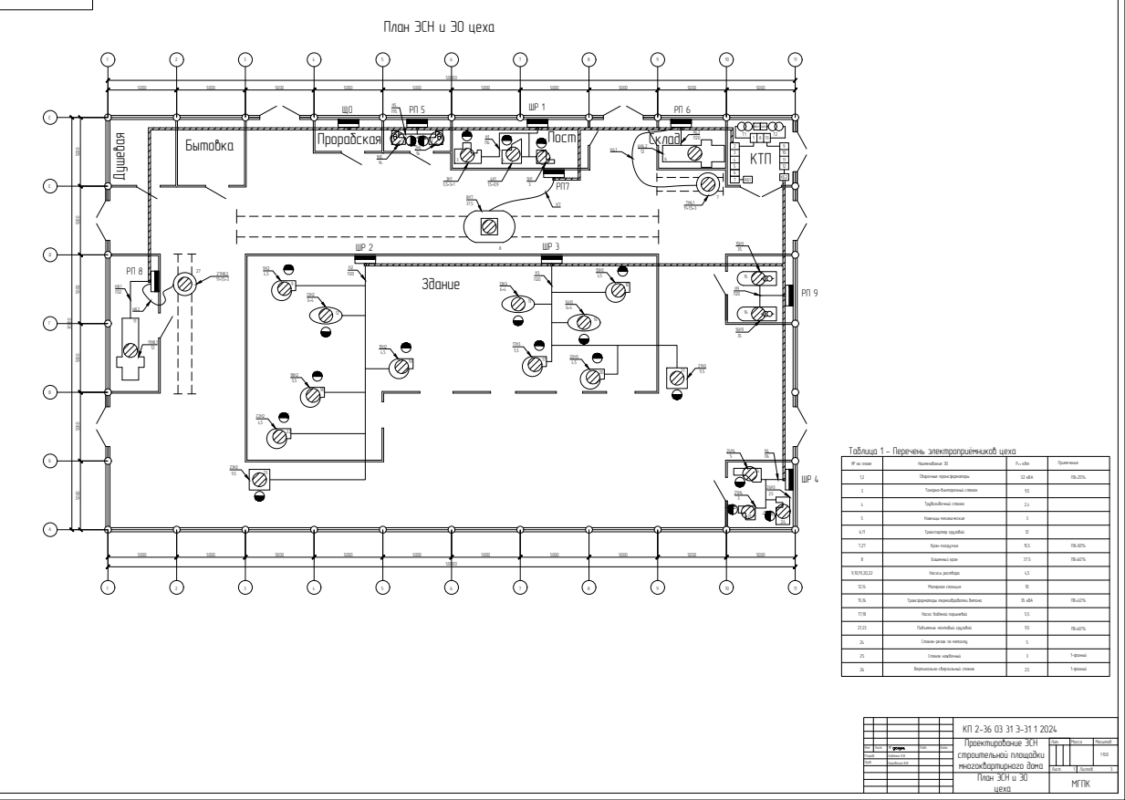

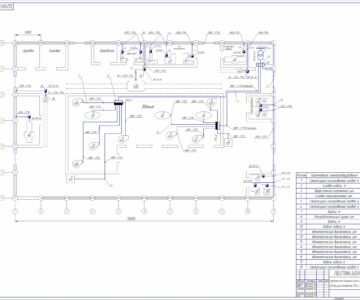

Расположение основного ЭО показано на плане (рис. 3.19).
Таблица 1 – Перечень электроприёмников цеха.
1,2 Сварочные трансформаторы 32 кВА ПВ=25%
3 Токарно-винторезный станок 9,5
4 Трубогибочный станок 2,4
5 Ножницы механические 3
6,11 Транспортер грузовой 12
7,27 Кран-погрузчик 15,5 ПВ=50%
8 Башенный кран 37,5 ПВ=60%
9,10,19,20,22 Насосы раствора 4,5
12,14 Малярная станция 10
15,16 Трансформаторы термообработки бетона 35 кВА ПВ=40%
17,18 Насос водяной поршневой 5,5
21,23 Подъемник мачтовый грузовой 9,5 ПВ=60%
24 Станок-резак по металлу 5
25 Станок наждачный 3 1-фазный
26 Вертикально-сверлильный станок 2,5 1-фазный
