Волгоградский государственный технический университет
Факультет Строительства и жилищно-коммунального хозяйства
Кафедра Архитектуры зданий и сооружений
Курсовой работе (проекту) по дисциплине Архитектурные конструкции и теория конструирования
на тему Жилой многоэтажный крупнопанельный дом
Волгоград 2018
1. Общий раздел:
1.1 Проектное здание.
Разряд - 1
Серия – 13
Место строительства – г. Ставрополь
Планировочный тип здания – 12-и этажный
Точечный жилой дом.
Конструктивная система – продольные и поперечные несущие стены
Состав квартир- 1,2,3
Общее количество квартир в доме - 84
Тип и материал фундамента - сборный железобетонный.
Конструкция перекрытий – плиты сплошные “на комнату”. ПП
Конструкция покрытий – плиты сборные. ПР.
Материал стен – несущие и самонесущие трехслойные панели с Утеплителем – полистирол бетон.
1.2 Место строительства в районе города Ставрополь в 2 климатической зоне. Запроектировано отдельно стоящее 12 этажное здание на площадке со спокойным рельефом. Дом имеет полное санитарно-техническое оборудование, здание газифицировано и электрифицировано.
1.3. Климатические условия строительства:
Исходные данные - Ставрополь – режим эксплуатации-А
Параметры климата:
глубина промерзания – 0,70 м.
Температура наиболее холодной пятидневки- tн.х.п. = -19 °С
Температура отопительного периода- tо.п. = +0,9 °С
Длительность отопительного периода- Zоп = 168 суток.
2. Объемно-планировочное решение:

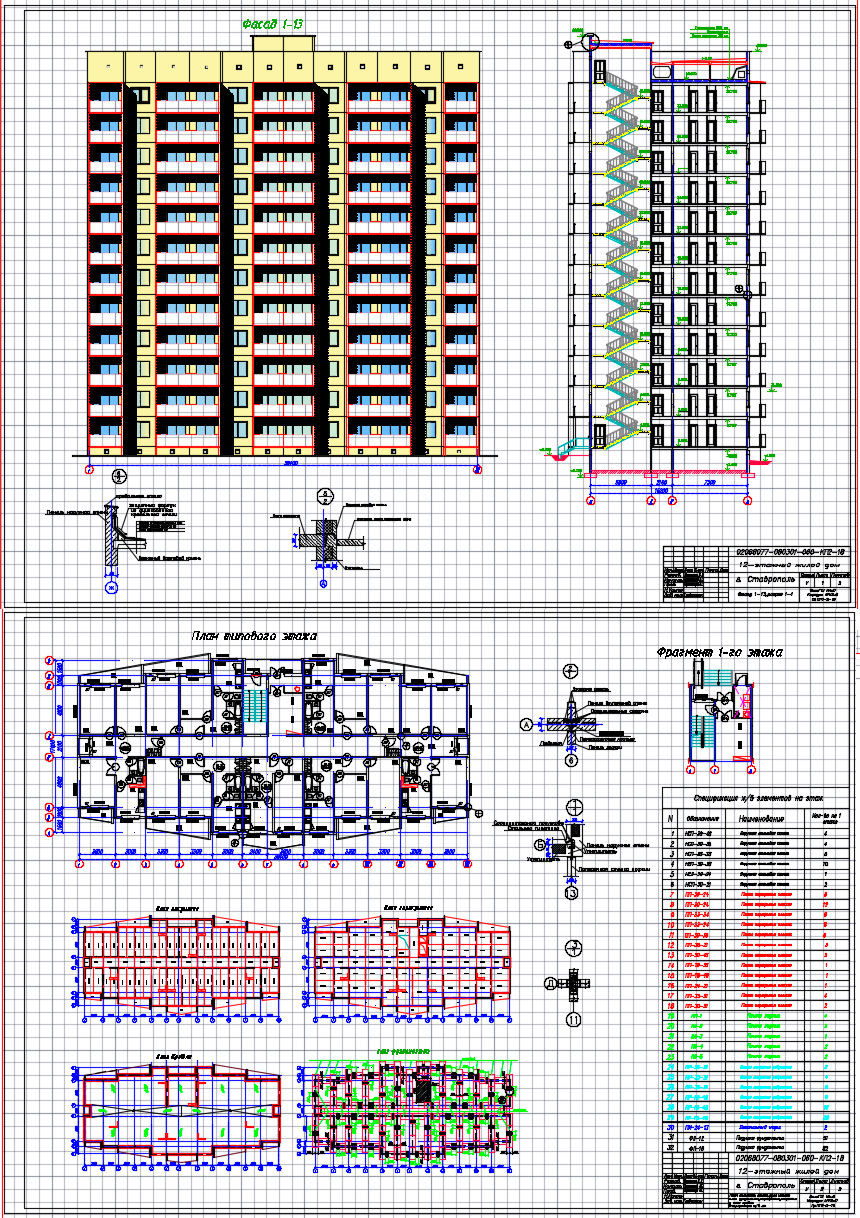

2.1 Планы этажей.
Проектируется жилое здание
мм., осевые размеры секции 28500х15000 мм.
Общее количество квартир в доме – 84
