5-ти этажный крупнопанельный жилой дом Львов

НУВГП, ННІБА, ПЦБ, 5-ти поверховий великопанельний житловий будинок, 2015

Объект строится в г.. Львов, на площадке с уклоном 0,05. Почвы природной основы крупные, плотные. Уровень грунтовых вод ниже планировочной отметки на 2.0 м.
Грунтовые воды - агрессивны.
Необходимо построить 5-этажный жилой дом. Конструктивная схема-стеновая, с продольными и поперечными грузонесущего стенами.
Здание запроектировано из таких основных элементов:
1. Фундаменты - сборные.
2. Наружные стены - большие панели, трехслойные из железобетона и утеплителя (матов минераловатных).
3.Перегородкы-железобетонные панели.
4.Перекриття - сборное железобетонное, плиты круглопустотные размером на комнату.
5. Лестницы - сборные на железобетонных косоурах.
6. Крыша - плоский из рулонных материалов (рубероид).
7. Инженерное оборудование: мусоропроводы, система вентиляции, система кондиционирования, отопления (централизованное).
Курсовой проект выполнен в двух частях: графическая и текстовая. Текстовая-пояснительная записка.

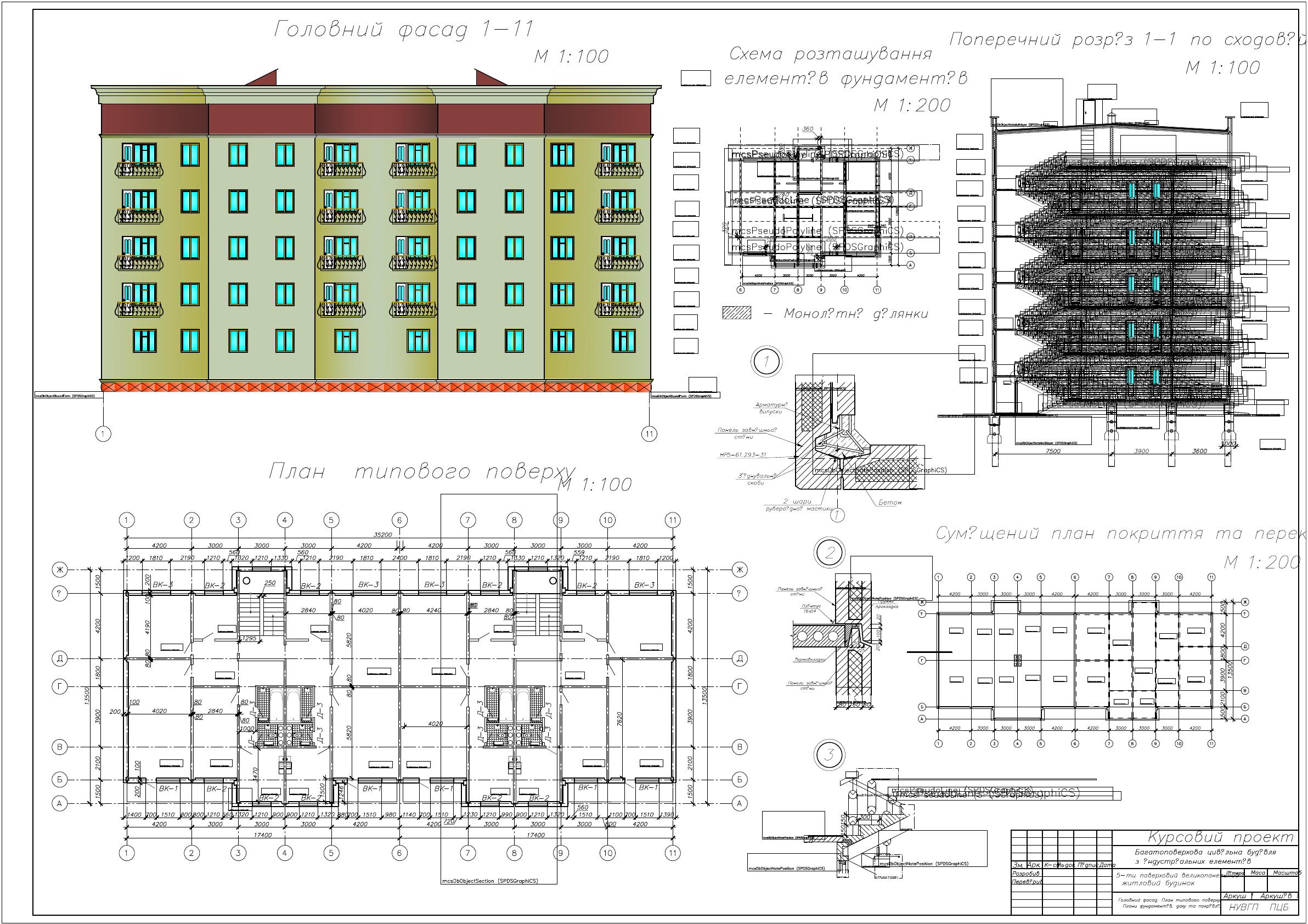

Графическая часть выполнена на формате А-1, в составе
1. Главный фасад.
2. План типового этажа.
3. Поперечный разрез (по лестничной клетке).
4. План фундаментов, перекрытия, покрытия.
5. 3 конструктивные узлы.

Проект разработан для строительства 5-ти этажного 20-квартирного жилого дома в г.. Львов. Дом двухсекционный. Дом в плане имеет прямоугольную форму и имеет в осях размеры 35,2 на 12, высота здания - 19,3м.
Планировочное решение квартир почти не отличается друг от друга, и состоят из общей комнаты, спальни, кухни, санитарного узла и гостиной.
Высота этажа принимается 3,0 м. На каждом этаже по 4 квартиры.
Во всех квартирах есть ванная, туалет и кухня. Во всех комнатах есть естественное освещение.
Дом оборудован, централизованным отоплением, водоснабжением, газоснабжением и канализацией.
Коммуникационная связь осуществляется с помощью двухкамерных лестницы. Связь всех помещений осуществляется через дверные проемы. Схема плана этажа является секционного типа.

Состав: ПЗ и 1 лист чертежей: 1. Головний фасад. 2. План типового поверху. 3. Поперечний розріз (по сходовій клітині). 4. План фундаментів, перекриття, покриття. 5. 3 конструктивні вузли. Язык документа

Софт: AutoCAD 2012

Сайт: www
