Разработка системы электроснабжения

Кузбасский государственный технический университет им. Т.Ф. Горбачева
Кафедра электроснабжения горных и промышленных предприятий
Курсовой проект по дисциплине "Электроснабжение"
На тему" Разработка системы электроснабжения"
Кемерово 2015

Цель работы: проектирование системы электроснабжения группы цехов предприятия.
Курсовой проект включает в себя:
1. Расчет электрических нагрузок
2. Определение центра электрических нагрузок
3. Построение картограммы электрической нагрузки
4. Определение числа и мощности трансформаторов
5. Расчет реактивной мощности
6. Проектирование распределительной сети предприятия
7. Проектирование внешнего электроснабжения
8. Решение проблем компенсации реактивной мощности
Также было уделено внимание надежности и обеспечения качества электроэнергии.
Проект разработан в соответствии с ПУЭ, ПТЭЭ, И ТБ.
Курсовой проект содержит 3 листа формата А1 графической части, 47 страниц пояснительной записки, содержащей 3 рисунка, 13 таблиц и 9 истосников

Предприятие относится к агропромышленному комплексу (АПК), тип – крестьянское (фермерское) хозяйство.
Групповая номинальная мощность: 3900 кВт.

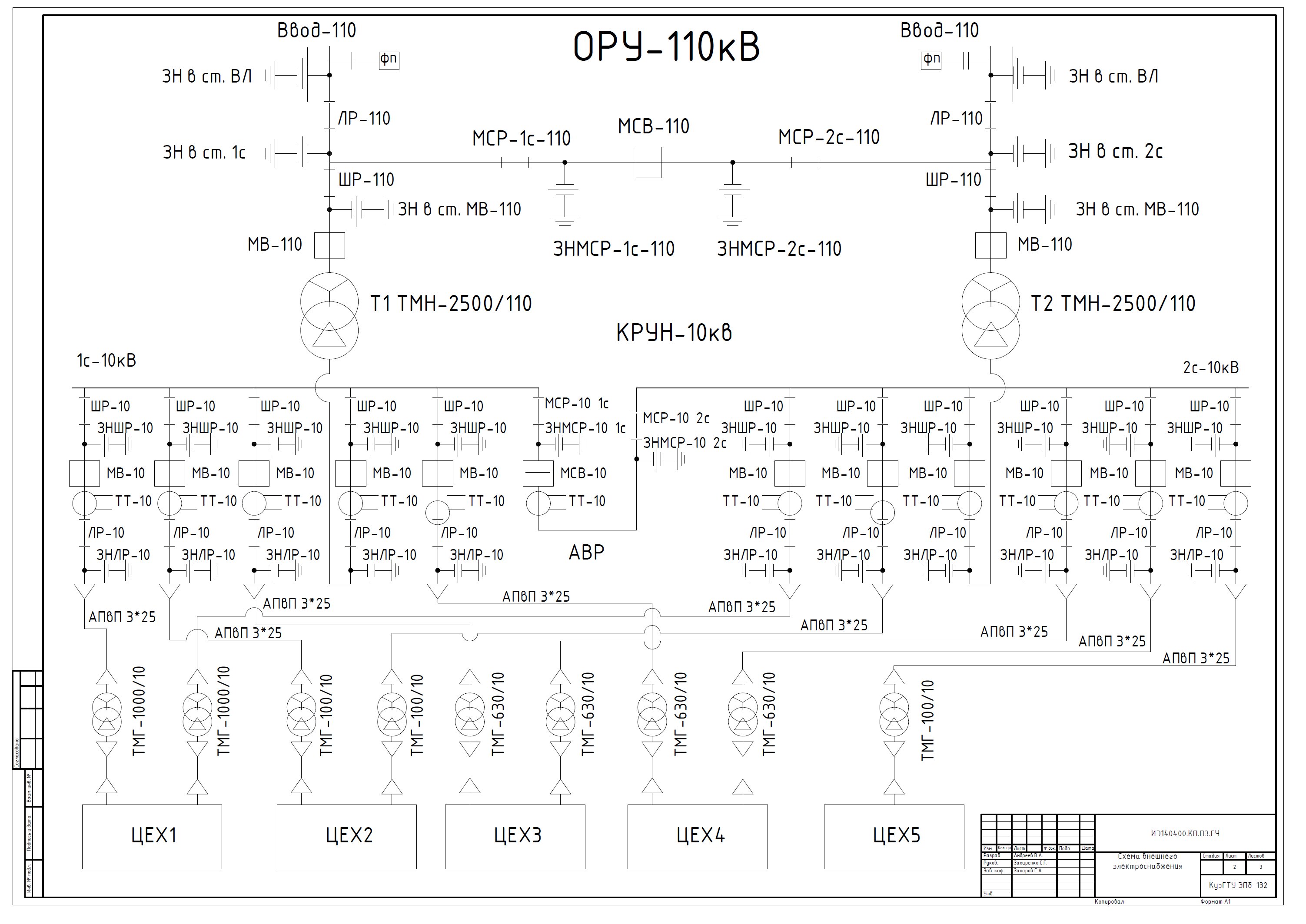

Состав: Ввод 110кВ, распределительное устройство высокого напряжения (РУВН), распределительное устройство низкого напряжения (РУНН), цеха. Язык документа

Софт: AutoCAD 2013

Каталог / Инженерные системы / Электроснабжение и освещение / Разработка системы электроснабжения

Просмотр файлов
Новая папка\Внешнее электроснабжение.dwg
Новая папка\Картограмма.dwg
Новая папка\Пояснительная записка
Новая папка\Расположение основного оборудования.dwg
Новая папка
