ВКР на тему: "Реконструкция системы электроснабжения текстильного комбината".

Ивановский государственный энергетический университет им. В.И. Ленина
КАФЕДРА ЭЛЕКТРИЧЕСКИХ СИСТЕМ
Выпускная квалификационная работа на тему: "Реконструкция системы электроснабжения текстильного комбината".
Иваново 2016

В настоящей выпускной квалификационной работе (ВКР) проведено развитие схемы электроснабжения текстильного комбината, с этой целью:
• дана полная характеристика предприятия;
• выполнен анализ нагрузок, существующей схемы электроснабжения, а также внешней сети;
• проверены нагрузки для существующих цехов, а также определены для нововведенного ремонтно-механического цеха (РМЦ);
• выбраны число и мощности цеховых трансформаторных подстанций (ЦТП), а также мощности комплектных конденсаторных установок, устанавливаемых на стороне низшего напряжения ЦТП;
• произведен выбор кабельных линий, питающих цеховые подстанции и силовые пункты, осуществлена их проверка по нагреву в нормальном и послеаварийном режимах, а также по термической стойкости к токам короткого замыкания в кабельной линии, определено минимально допустимое сечение кабельных линий;
• осуществлен расчет основных режимов работы сети (режим максимальных нагрузок, режим минимальных нагрузок, послеаварийный режим) в программном комплексе «Энергия»;
• оценены технико-экономические показатели проекта, определена стоимость передачи электроэнергии.

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ 6
1 ХАРАКТЕРИСТИКА ПРЕДПРИЯТИЯ 8
2 АНАЛИЗ НАГРУЗОК И СУЩЕСТВУЮЩЕЙ СХЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ 9
3 РАЗРАБОТКА НАПРАВЛЕНИЙ РЕКОНСТРУКЦИИ СУЩЕСТВУЮЩЕЙ СХЕМЫ С УЧЕТОМ ЕЕ РАЗВИТИЯ 12
3.1 Определение расчетной нагрузки ремонтно-механического цеха (РМЦ)___________ 12
4 РАЗРАБОТКА СХЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ С УЧЕТОМ ЕЕ РЕКОНСТРУКЦИИ 14
4.1 Определение расчетных нагрузок 14
4.1.1 Определение расчетной силовой нагрузки цехов предприятия 14
4.1.2 Определение расчетной осветительной нагрузки цехов предприятия 15
4.1.3 Определение расчетной нагрузки высоковольтных приемников 18
4.1.4 Приближенная оценка суммарной нагрузки предприятия 19
4.2 Построение картограммы электрических нагрузок предприятия 20
4.3 Развитие схемы электроснабжения 22
4.4 Выбор и проверка типа, числа и мощности трансформаторов цеховых трансформаторных подстанций, их числа и месторасположения 22
4.5 Выбор способов канализации электроэнергии в схеме электроснабжения 29
4.5.1 Выбор конфигурации схемы электроснабжения 29
4.5.2 Выбор конфигурации схемы распределения элетроэнергии 29
4.5.3 Выбор и проверка сечений проводов и кабелей в схеме электроснабжения 30
4.6 Проверка по нагреву КЛ ГПП-ТП8-ТП10-ТП11 29
5 РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ И ПРОВЕРКА СЕЧЕНИЙ ЖИЛ КАБЕЛЕЙ НА ТЕРМИЧЕСКУЮ СТОЙКОСТЬ 42
6 РАЗРАБОТКА ГЛАВНОЙ ПОНИЗИТЕЛЬНОЙ ПОДСТАНЦИИ 44
6.1 Определение суммарной расчетной нагрузки предприятия 44
6.1.1 Компенсирующая способность синхронных двигателей 44
6.1.2 Суммарная расчетная нагрузка на шинах низшего напряжения главной понизительной подстанции 44
6.1.3 Выбор числа и мощности трансформаторов главной понизительной подстанции 45
6.1.4 Выбор типа, мощности и мест размещения компенсирующих устройств на напряжении выше 1000 В 47
6.2 Выбор типов релейных защит и автоматики 48
6.3 Выбор аппаратов и токоведущих частей 49
6.3.1 Выбор выключателей 49
6.3.2 Выбор выключателей на высшем напряжении 51
6.3.3 Выбор вводного выключателя 52
6.3.4 Выбор секционного выключателя 53
6.3.5 Выбор выключателя отходящей кабельной линии 53
6.4 Выбор разъединителей 54
6.5 Выбор аппаратов в цепи трансформатора собственных нужд 55
6.5.1 Выбор предохранителей 55
6.6 Выбор измерительных трансформаторов тока (ТТ) и напряжения (ТН) 55
6.6.1 Выбор трансформаторов тока в цепях ОРУ – 110 кВ 55
6.6.2 Выбор трансформаторов тока в цепях силового трансформатора на стороне 110 кВ 56
6.6.3 Выбор трансформаторов тока в цепях силового трансформатора на стороне низкого напряжения 56
6.6.4 Выбор трансформаторов тока в цепи секционного выключателя 59
6.6.5 Выбор трансформатора тока в цепях кабельных линий 10 кВ 61
6.6.6 Выбор трансформатора напряжения на стороне 110 кВ 62
6.6.7 Выбор трансформатора напряжения на стороне 10 кВ 63
6.7 Выбор сборных шин высшего напряжения 64
6.8 Выбор ошиновки силового трансформатора 64
7 РАСЧЕТЫ ЭЛЕКТРИЧЕСКИХ РЕЖИМОВ СЕТИ ПРЕДПРИЯТИЯ 66
8 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ПРОЕКТА 70
9 РЕЛЕЙНАЯ ЗАЩИТА И АВТОМАТИКА КАБЕЛЬНОЙ ЛИНИИ 10кВ 74
ЗАКЛЮЧЕНИЕ 80
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 92
ПРИЛОЖЕНИЕ 1 – ВЕДОМОСТЬ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК РМЦ 92
ПРИЛОЖЕНИЕ 2 - РАСЧЁТ УСТАНОВИВШИХСЯ РЕЖИМОВ 97
ПРИЛОЖЕНИЕ 3 - ГРАФИЧЕСКАЯ ЧАСТЬ ПРОЕКТА 100

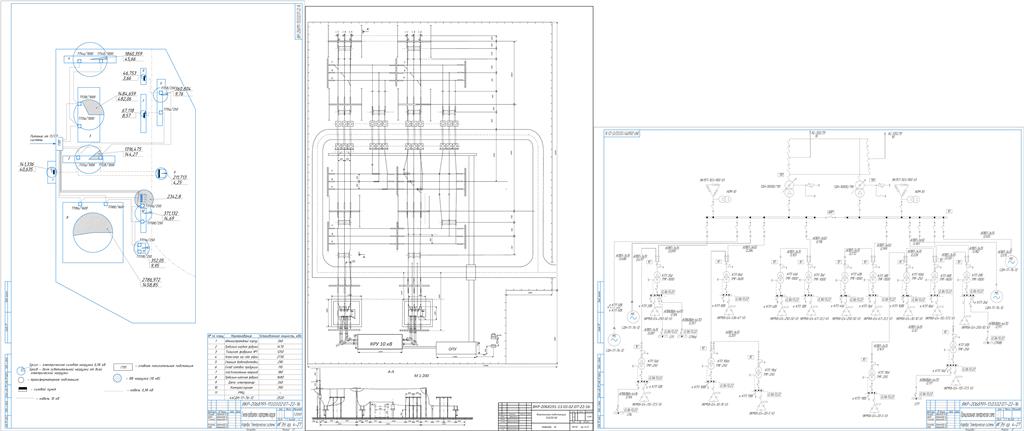

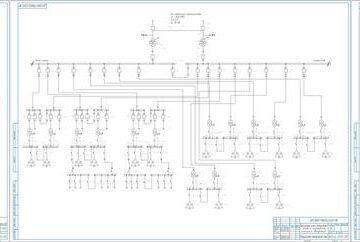

Состав: 1. Пояснительная записка. 2. Генплан предприятия. 3. Компоновка ПС, питающей предприятие. 4. Электрическая схема ПС. Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / ВКР на тему: "Реконструкция системы электроснабжения текстильного комбината".

ВКР\doklad_PRAVKA.docx
ВКР\ELSKhEMA_FINAL1.cdw
ВКР\Komponovka.vsd
ВКР\ВКР пояснительная записка.docx
ВКР\Генплан.cdw
\. 奬 .vsd
ВКР\энергия ВКР\Максимальные нагрузки\1.ENR
ВКР\энергия ВКР\Минимальные нагрузки\1.ENR
ВКР\энергия ВКР\ПАВ\1.ENR
ВКР\энергия ВКР\СПРАВОЧНИК.SPR
ВКР\энергия ВКР\СПРАВОЧНИК.~SPR
ВКР\энергия ВКР\ТКЗ\1.ENR
ВКР\энергия ВКР\Энергия\Energy.SPR
ВКР\энергия ВКР\Энергия\Energy.~SPR
ВКР\энергия ВКР\Энергия\EnergyTkz_500.exe
ВКР\энергия ВКР\Энергия\Energy_500.exe
ВКР\энергия ВКР\Энергия\Energy_500.~ENR
ВКР\энергия ВКР\Энергия\СПРАВОЧНИК.SPR
ВКР\энергия ВКР\Энергия\СПРАВОЧНИК.~SPR
ВКР\энергия ВКР\Максимальные нагрузки
ВКР\энергия ВКР\Минимальные нагрузки
ВКР\энергия ВКР\ПАВ
ВКР\энергия ВКР\ТКЗ
ВКР\энергия ВКР\Энергия
ВКР\энергия ВКР
ВКР
ВКР\JPEG\Генплан предприятия.jpg
ВКР\JPEG\Компоновка питающей ПС.jpg
ВКР\JPEG\Электрическая схема ПС.PNG
ВКР\JPEG\Электрическая схема цеха.jpg
ВКР\Генплан предприятия.cdw
ВКР\Компоновка питающей ПС.vsd
ВКР\Схема электроснабжения цехов.cdw
ВКР\JPEG
