Реконструкция котельной, с преводом в центральный тепловой пункт

Строительный проект разработан в соответствии с заданием на проектирование, техническим регламентом
"Здания и сооружения, строительные материалы и изделия. Безопасность", актами законодательства Республики
Беларусь, межгосударственными и национальными ТНПА, с соблюдением технических условий.
При проектировании использованы следующие ТНПА:
- СТБ 2255-2012 "Система проектной документации для строительства. Основные требования к документации строительного проекта".
- ТКП 339-2011 "Электроустановки на напряжение до 750кВ. Линии электропередачи воздушные и токопроводы, устройства распределительные и трансформаторные подстанции, установки электросиловые и аккумуляторные, электроустановки жилых и общественных зданий. Правила устройства и защитные меры электробезопасности.
Учет электроэнергии. Нормы приемо-сдаточных испытаний".
- ПУЭ (Издание шестое).
- ТКП 45-4.04-149-2009 "Системы электрооборудования жилых и общественных зданий".
- ГОСТ 30331.1-95 - 30331.15-95 "Электроустановки зданий"
- ГОСТ 21.613-88 "Система проектной документации для строительства. Силовое электрооборудование.
Рабочие чертежи".
Раздел проекта выполнен в соответствии с ТУ №06-50/1702 от 24.05.2018г., выданных Барановичскими
электросетями.
По степени обеспечения надежности электроснабжения ЦТП относится ко II-ой категории.
Учет электроэнергии выполнен в AQF1.
Линии электроснабжения выполняются кабелем марки ВВГ, КГ в металлических лотках, скобами.
К шкафам управления насосами кабели прокладываются в глухом металлическом коробе.
Сечения кабелей выбраны в соответствии с ПУЭ с учетом требований в отношении предельно допустимого
нагрева, потерь напряжения и соответствия принятых сечений токам аппаратов защиты.
Проектом предусмотрена основная система уравнивания потенциалов (ОСУП).
Контур уравнивания потенциалов (сталь 25х4мм²) проложить от РЕ-шины AF1 до вводов коммуникаций в ЦТП, металлических корпусов оборудования, металлических лотков, нормально не находящихся под напряжением.
Контур ОСУП проложить открыто по стене. Соединение с трубопроводами должно быть видимым.
Предусмотрено повторное заземление "РЕ"-шины вводного устройства AQF1 на вводе, выполненное сталью
полосовой 25х4мм от "РЕ"-шины вводного устройства AQF1 до наружного контура заземления (cм. раздел "ЭК").
На вводе AQF1 установить ограничители импульсных перенапряжений марки ОПС1-В-3р.
Монтаж электрооборудования выполнить в соответствии с действующими правилами (ПУЭ) и монтажных инструкций.
Примененное в проекте оборудование принято по аналогу с целью указания его технических характеристик
и точек подключения, и не исключает применение оборудования других фирм-изготовителей при равноценных
показателях и определяется заказчиком на основе тендера.
При закупке оборудования с техническими характеристиками и параметрами, отличающимися от приведенных в спецификациях оборудования, в разработанную проектную документацию вносятся изменения по поручению заказчика на договорной основе.

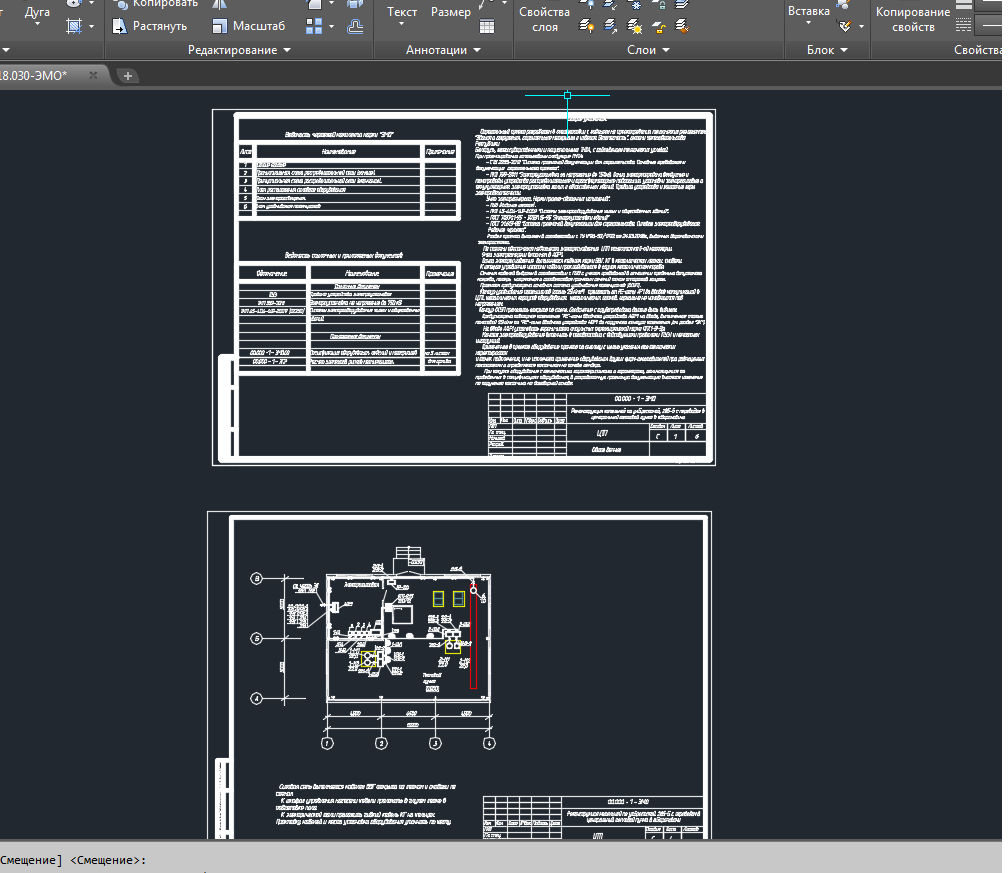

Состав: Общие данные,Принципиальная схема распределительной сети(начало),Принципиальная схема распределительной сети(окончание),План расположения силового оборудования,План электроосвещения,План уравнивания потенциалов, Спецификация Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Реконструкция котельной, с преводом в центральный тепловой пункт

18.030-??.dwg
18.030-???.dwg
