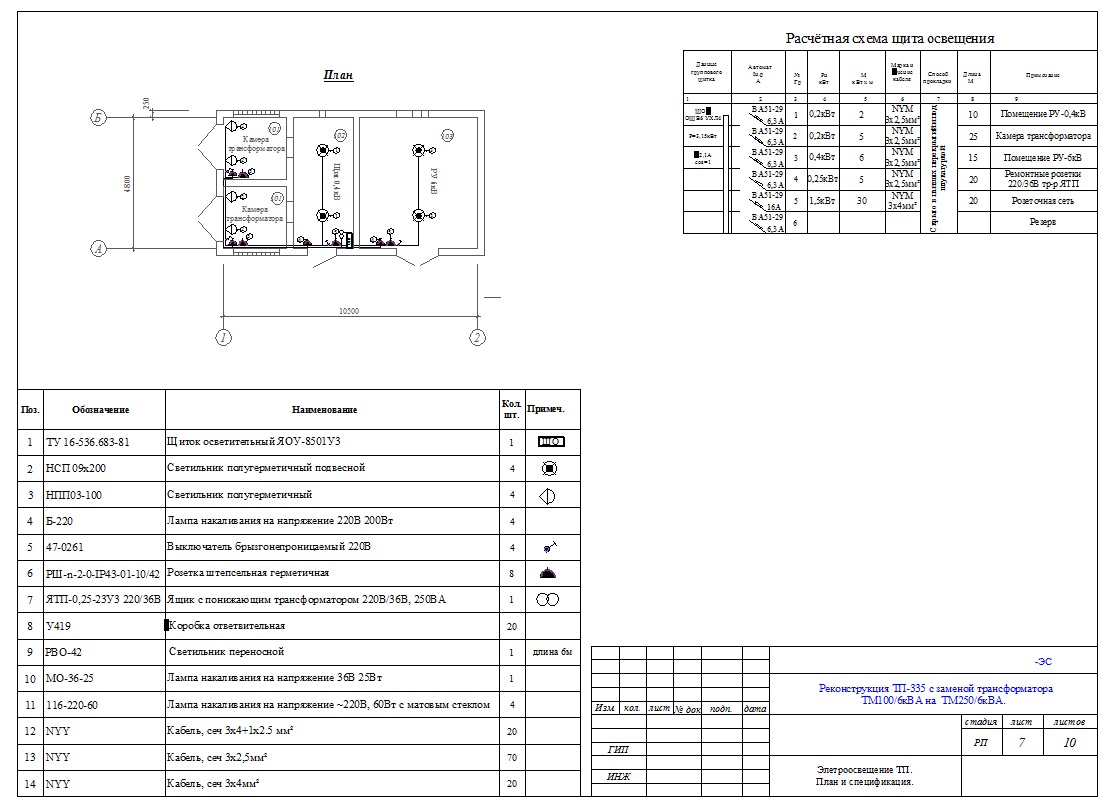

Реконструкция ТП-335 с заменой трансформатора ТМ100/6кВА на ТМ250/6кВА.

Проектом предусмотрена реконструкция ТП-335 с заменой трансформатора ТМ100/6кВА на ТМ250/6кВА.
Настоящим проект выполнен в следующем объеме согласно дефектного акта и технического условий:
· Замена трансформатора ТМ100/6кВА на ТМ250/6кВА;
· Замена комплектных распределительных устройств 6кВ;
· Замена низковольных устройств, в т.ч щитов распределительных 0,4кВ;
· Замена кабелей, проводов, шин, изоляторов и изоляционных материалов, монтажные конструкций и деталей;
· Замена заземления;
· Ремонт здания ТП.

Состав: Реконструкция Трансформаторной Подстанции (ЭС) Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Реконструкция ТП-335 с заменой трансформатора ТМ100/6кВА на ТМ250/6кВА.

ТП-335.dwg
