Репродуктор 2-го порядка бройлерного направления - Подстанция 110/10 кВ

Репродуктор 2-го порядка бройлерного направления - Подстанция 110/10 кВ

197

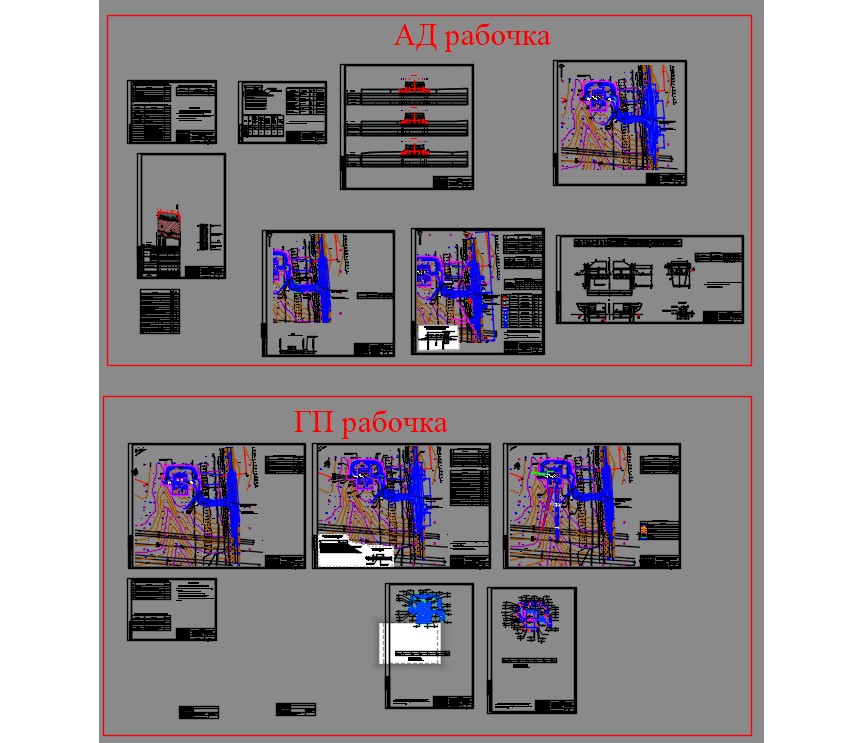

Рабочая документация, разделы ВЛ 110 кВ, ЭС, ГП и АД

110/10 кВ Подстанция Подстанция 110/10 кВ Электроподстанция 110кВ

Автор

evgeny evgeny

Дата

24.04.2020

Язык

Русский

Состав

Чертёж эл. подстанции 110/10 кВ и подход ВЛ 110 кВ (1:500), ведомости, Чертежи схем панелей ОПУ и КРУН, Генплан

Софт

AutoCAD 2019 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Рабочка__ГП и АД
- Рабочая документация ГП и АД.dwl
- acad.err
- Рабочая документация ГП и АД.dwg
- Рабочая документация ГП и АД.dwl2
Рабочка ___ВЛ 110 кВ
- Лист 4.1-4.3_Ведомость гирлянд изоляторов.dwg
- acad.err
- Лист 6_Ведомость ОПОР.dwg
- Лист 7_Ведомость Заземляющих устройств.dwg
- Лист 3_Результат расчета перехода.dwg
- лист 2_ВЛ 110 кВ и подход к подстанции_нов.dwg
- Спецификация_ВЛ 110 кВ.dwg
- Лист 5_Ведомость гасителей вибрации.dwg
- лист 1 Общие данные.dwg
- Лист 8_Монтажные таблицы.dwg
Рабочка __раздел ЭС
- л18 Шкаф дутья Т1(Т2).dwg
- л36 План раскладки кабелей.dwg
- л33 ТУ.dwg
- л29 Р.з.шкаф линии 10 кВ.dwg
- л12 Схема ЩСН ОПУ.dwg
- л22 Р.з.ШУ-МТ01.dwg
- л30 Р.з. шкаф оперативной блокировки.dwg
- л28 Р.з. шкаф СВ-10 кВ.dwg
- л7,8,9 Полная схема оперативной блокировки.dwg
- л6 ПЛАН ОПУ.dwg
- л19 Шкаф РПН Т1(Т2).dwg
- л11 Собственные нужды.dwg
- л17 РП + ШЗВ-90.dwg
- л34 ТС.dwg
- л15 Привод ВВ-110 кл. ряд + ШЗВ-200.dwg
- л35 Кабельный журнал.doc
- л1 общие данные.dwg
- л26 Р.з.шкаф СР-10 кВ.dwg
- л21 ШТН-МТ-065 и ШЗН-1А.dwg
- л32 ТИ.dwg
- л16 Схема привода разъединителя.dwg
- л14 Схема привод LTB-145.dwg
- л13 ШУОТ- 2405 схема.dwg
- л23 Р.з.ШУ-МТ02.dwg
- Заказная спецификация подстанции 110_10 кВ.doc
- л5 Молниезащита и заземление подстанции.dwg
- plot.log
- л10 Схема распределения защит подстанции.dwg
- л24 Расчет уставок трансформатора.doc
- Опросники
  - ОЛ5 ТСН-СЭЩ.dwg
  - ОЛ6 опросный лист на LTB.dwg
  - ОЛ16 опросный лист на ШУОТ.dwg
  - ОЛ12 опросный лист на SGN123.dwg
  - ОЛ23 опросный лист на БМРЗ-103-СВ.dwg
  - ОЛ14 опросный лист на ВЧ-заградитель.dwg
  - ОЛ15 опросный лист на ВЧ-заградитель.dwg
  - ОЛ7 опросный лист на ЗНОГ-110.dwg
  - ОЛ27 опросный лист на АЛЬФА-А1700.dwg
  - ОЛ28 опросный лист на Альфа 1140.dwg
  - Опросный лист на силовой трансформатор.jpg
  - ОЛ17 опросный лист на ШЗТ.dwg
  - ОЛ11 опросный лист на SGN123.dwg
  - ОЛ22 опросный лист на БМРЗ-104-ТН.dwg
  - ОЛ3 опросный лист на КРУ-СВЭЛ.dwg
  - ОЛ2 опросный лист на КТПБ-110.dwg
  - ОЛ1 опросный лист на ТДН-16000.dwg
  - ОЛ10 опросный лист на ТГ-145.dwg
  - ОЛ8 опросный лист на ОПНп-110.58.dwg
  - ОЛ24 опросный лист на БМРЗ-102-КЛ.dwg
  - ОЛ18 опросный лист на ШТН.dwg
  - ОЛ25 опросный лист на БМЦС-40.dwg
  - ОЛ26 опросный лист на ДУГА МТ.dwg
  - ОЛ9 опросный лист на ОПНп-110.84.dwg
  - ОЛ20 опросный лист на ШУ-МТ.dwg
  - ОЛ13 опросный лист на ЗОН-110.dwg
  - ОЛ4 опросный лист на ОПУ.dwg
  - ОЛ21 опросный лист на БМРЗ- 103-ВВ.dwg
  - ОЛ19 опросный лист на ШУ-МТ.dwg
  - Опросник на ВЧ-заградители.jpg
- л2 Гл.схема 4Н 4обм.dwg
- л20 Р. з. ШЗТ-МТ.dwg
- л25 Р.з.шкаф ввода 10 кВ.dwg
- л3,л4 План 4Н.dwg
- л31 Р.з.панель учета.dwg
- л27 Р.з.шкаф ТН-10 кВ.dwg
