Самозапуск электродвигателей для насосов

Обследование схемы электроснабжения электро-двигателей насосов Н-4/А(В), Н-5/А(В), Н-316/А(В), Н-9 ТП-65 с анализом применяемых защит и выдачей рекомендаций по повышению надежности электроснабжения.

Проектная документация по внедрению режима самозапуска электродвигателей для насосов Н-4/А(В), Н-5/А(В) и изменению точек питания электродвигателей насосов Н-31 Н-32 Н-9 ООО «Завод» выполняется для повышения надежности, безаварийной работы оборудования и безопасности персонала.

Основные параметры
трансформатора: Sт=400кВА; Uк=3,3%; Кт=6300/690
электродвигателей насосов Н-4: Рном=290кВт; cosϕ=0,8; Uном=690В; Кп.д=2,7
кабельной линии к АД : Тип –ВБШВ-LS НГ ; количество жил – 4 ; сечение - 185; длинна – L=155 метров; кол. ниток – n=2

Содержание
1. ВВЕДЕНИЕ 2
2. ОПИСАНИЕ. 3
2.1 СУЩЕСТВУЮЩАЯ СХЕМА ЭЛЕКТРОСНАБЖЕНИЯ. 3
2.2 ПРОЕКТИРУЕМАЯ СХЕМА ЭЛЕКТРОСНАБЖЕНИЯ. 3
3. ВЫБОР ОБОРУДОВАНИЯ. 3
3.1 УСТРОЙСТВО СИСТЕМЫ САМОЗАПУСКА ЭЛЕКТРОДВИГАТЕЛЕЙ. 6
3.2 ПРЕОБРАЗОВАТЕЛЬ MCR-SLP-1-5-UI-0 - 2814359. 8
4. ОПИСАНИЕ РАБОТЫ СХЕМ. 10
4.1 СХЕМА ПИТАНИЯ ЭЛ. ДВИГАТЕЛЕЙ НАСОСОВ Н-4/А. 10
4.2 СХЕМА ПИТАНИЯ ЭЛ. ДВИГАТЕЛЕЙ НАСОСОВ Н-4/В И Н-5/А(В) 10
4.3 СХЕМА НАСОСОВ Н-316/А(В) 10
4.4 СХЕМА НАСОСА Н-9 10
5. УКАЗАНИЯ ПО МОНТАЖУ. 11
5.1 ОБЩИЕ УКАЗАНИЯ. 11
5.2 МОНТАЖ Н-4/А(В), Н-5/А(В). 11
5.3 МОНТАЖ Н-316/А(В). 13
5.4 МОНТАЖ Н-9. 15
6. РАСЧЕТ РЕЖИМА САМОЗАПУСКА. 17
6.1 РАСЧЕТ РЕЖИМА САМОЗАПУСКА ЭЛЕКТРОДВИГАТЕЛЕЙ НАСОСОВ Н-4/А(В) 17
6.2 РАСЧЕТ САМОЗАПУСКА ЭЛЕКТРОДВИГАТЕЛЕЙ НАСОСОВ Н-5/А(В) 20
8. КОНФИГУРИРОВАНИЕ УСТРОЙСТВ ЗАЩИТЫ И АВТОМАТИКИ. 38
8.1 КОНФИГУРИРОВАНИЕ РЕЛЕ РПП-2М Н-4/А(В) 38
8.2 КОНФИГУРИРОВАНИЕ РЕЛЕ РПП-2М Н-5/А(В) 40
8.3 КОНФИГУРИРОВАНИЕ АППАРАТА ЗАЩИТЫ Н-4/А(В) 41
8.4 КОНФИГУРИРОВАНИЕ АППАРАТА ЗАЩИТЫ Н-5/А(В) 42
8.5 КОНФИГУРИРОВАНИЕ АППАРАТА ЗАЩИТЫ Н-316/А(В) 42
8.6 КОНФИГУРИРОВАНИЕ АППАРАТА ЗАЩИТЫ Н-9 43
9. ПРОВЕРКА СЕЛЕКТИВНОСТИ УСТРОЙСТВ ЗАЩИТ 44
9.1 ПРОВЕРКА СЕЛЕКТИВНОСТИ УСТРОЙСТВ ЗАЩИТ Н-4/А(В) 44
9.2 ПРОВЕРКА СЕЛЕКТИВНОСТИ УСТРОЙСТВ ЗАЩИТ Н-5/А(В) 48
9.3 ПРОВЕРКА СЕЛЕКТИВНОСТИ УСТРОЙСТВ ЗАЩИТ Н-316/А(В) 52
9.4 ПРОВЕРКА СЕЛЕКТИВНОСТИ УСТРОЙСТВ ЗАЩИТ Н-9 55
10. ЗАМЕЧАНИЯ И РЕКОМЕНДАЦИИ. 61
11. ПЕРЕЧЕНЬ ЛИТЕРАТУРЫ 61
ПРИЛОЖЕНИЕ 1 62
ПРИЛОЖЕНИЕ 2 62

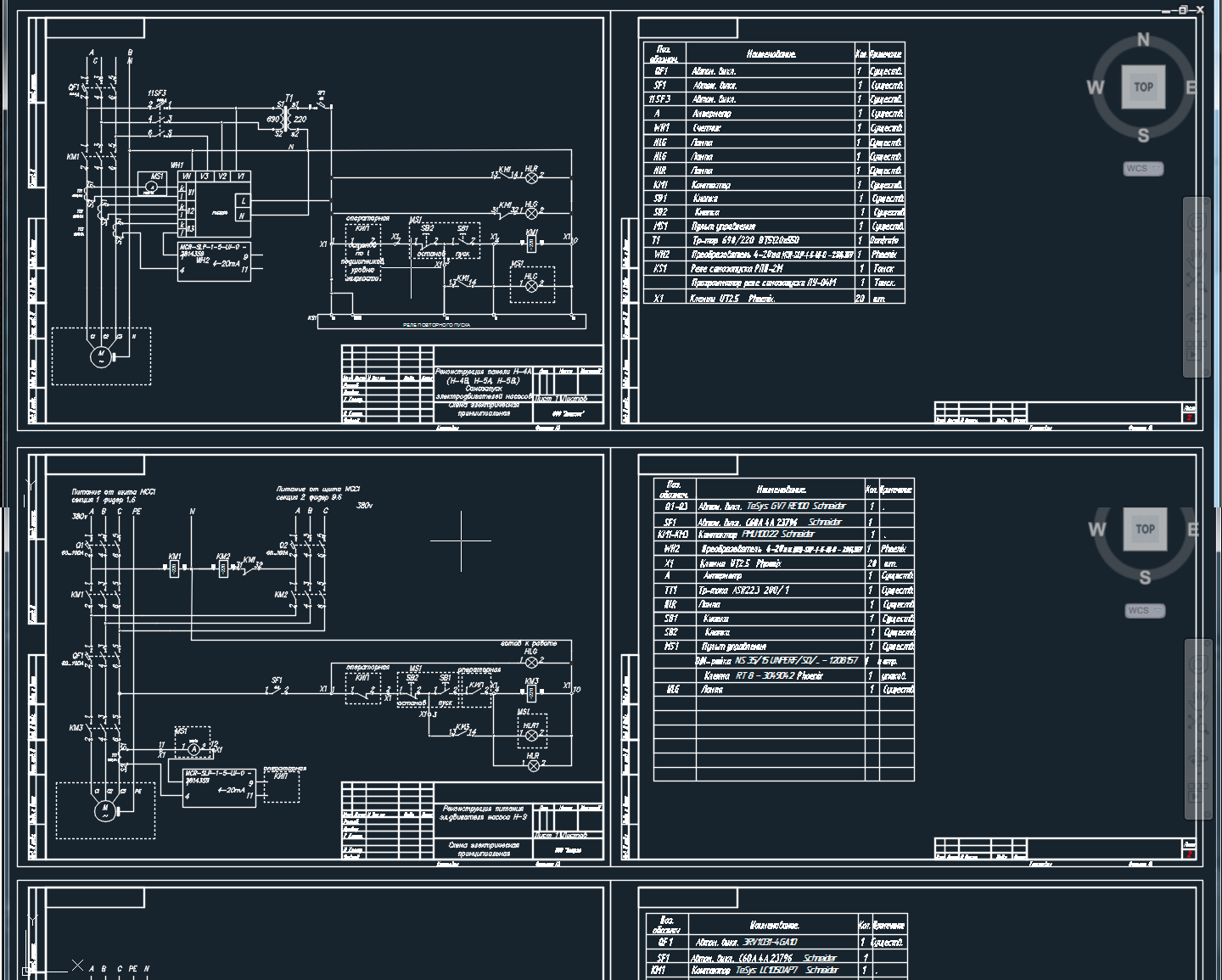

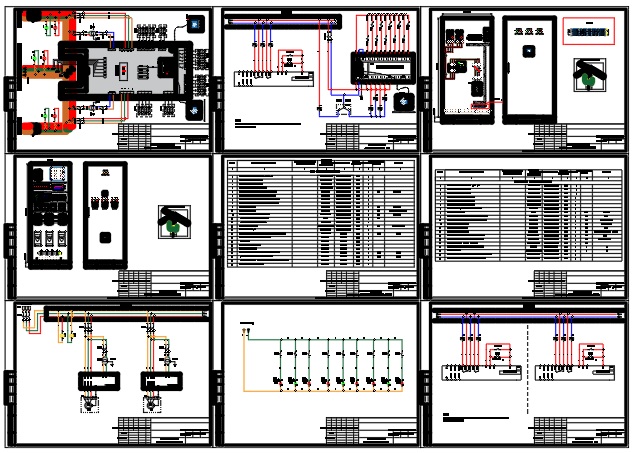

Состав: ПЗ, Электрическая принципиальная схема, Спецификация Язык документа
