3D модель Муфта лепестковая насоса 1Д630-90 и электродвигателя А4-355L-У3 с деталировкой 2D , детали ступица , диск прижимной , фланец для насоса и электродвигателя , твердотельное 3D моделирование , размеры взяты реальные по рабочему месту , муфта для передачи крутящего момента в химическом производстве
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Муфты -
- Муфта лепестковая насоса 1Д630-90 и электродвигателя А4-355L-У3
Муфта лепестковая насоса 1Д630-90 и электродвигателя А4-355L-У3
0
1
233
0
0
50
Сообщить о проблеме
Автор
Юрий
Кананеров
Дата
05.08.2024
Язык
Русский
Состав
3D модель Муфта лепестковая сборочный чертеж и деталировка , также 2D
Софт
КОМПАС-3D 16.0
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Диск насоса.m3d
-
Диск эл-ля.m3d
-
Лепесток.m3d
-
Полумуфта насоса.a3d
-
Полумуфта эл ля.a3d
-

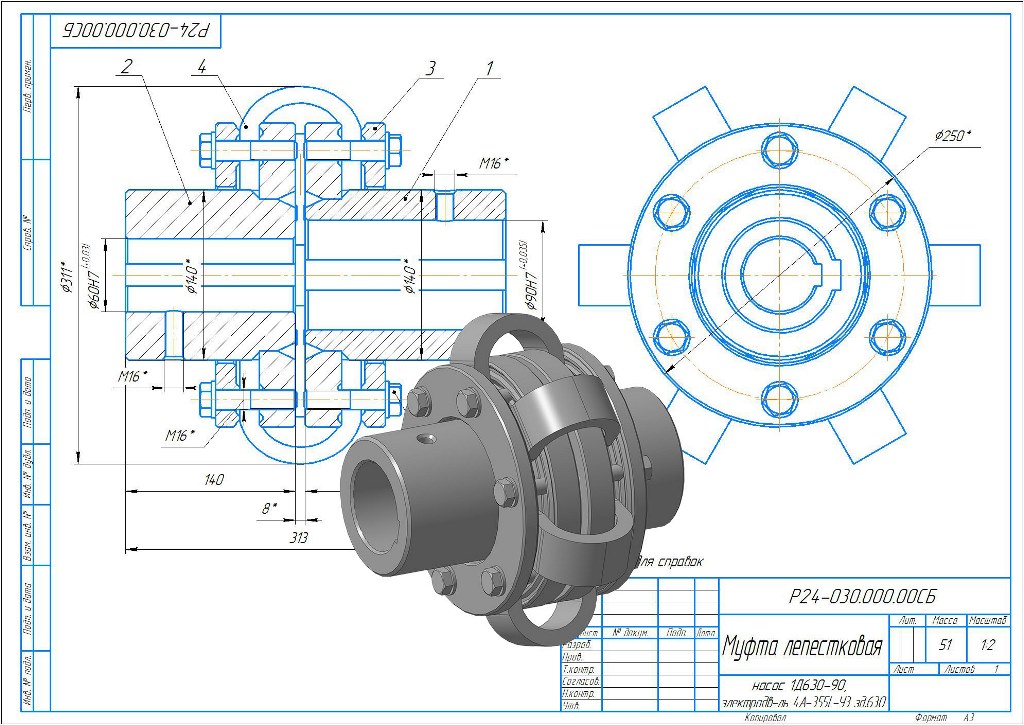

Р24-030.000.00СБ Муфта лепестковая 1Д630-90-А4-355L-У3.cdw
-
Р24-030.000.00СБ Муфта лепестковая 1Д630-90-А4-355L-У3.jpg
-
Р24-030.000.01 Диск прижимной.cdw
-
Р24-030.000.02 Лепесток.cdw
-
Р24-030.010.00 спец полумуфта эл ля.cdw
-
Р24-030.010.00СБ Полумуфта электродвигателя А4-355L-4У3.cdw
-
Р24-030.010.01 Ступица.cdw
-
Р24-030.010.02 Фланец.cdw
-
Р24-030.020.00 спец полумуфта насоса.cdw
-
Р24-030.020.00СБ Полумуфта насоса 1Д630-90.cdw
-
Р24-030.020.01 Ступица.cdw
-
Сборка общая .a3d
-
Спец сборочная Р24-030.000.00.cdw
-
Ступица насоса.m3d
-
Ступица эл-ля.m3d
-
Фланец насоса.m3d
-
Фланец эл-ля.m3d
