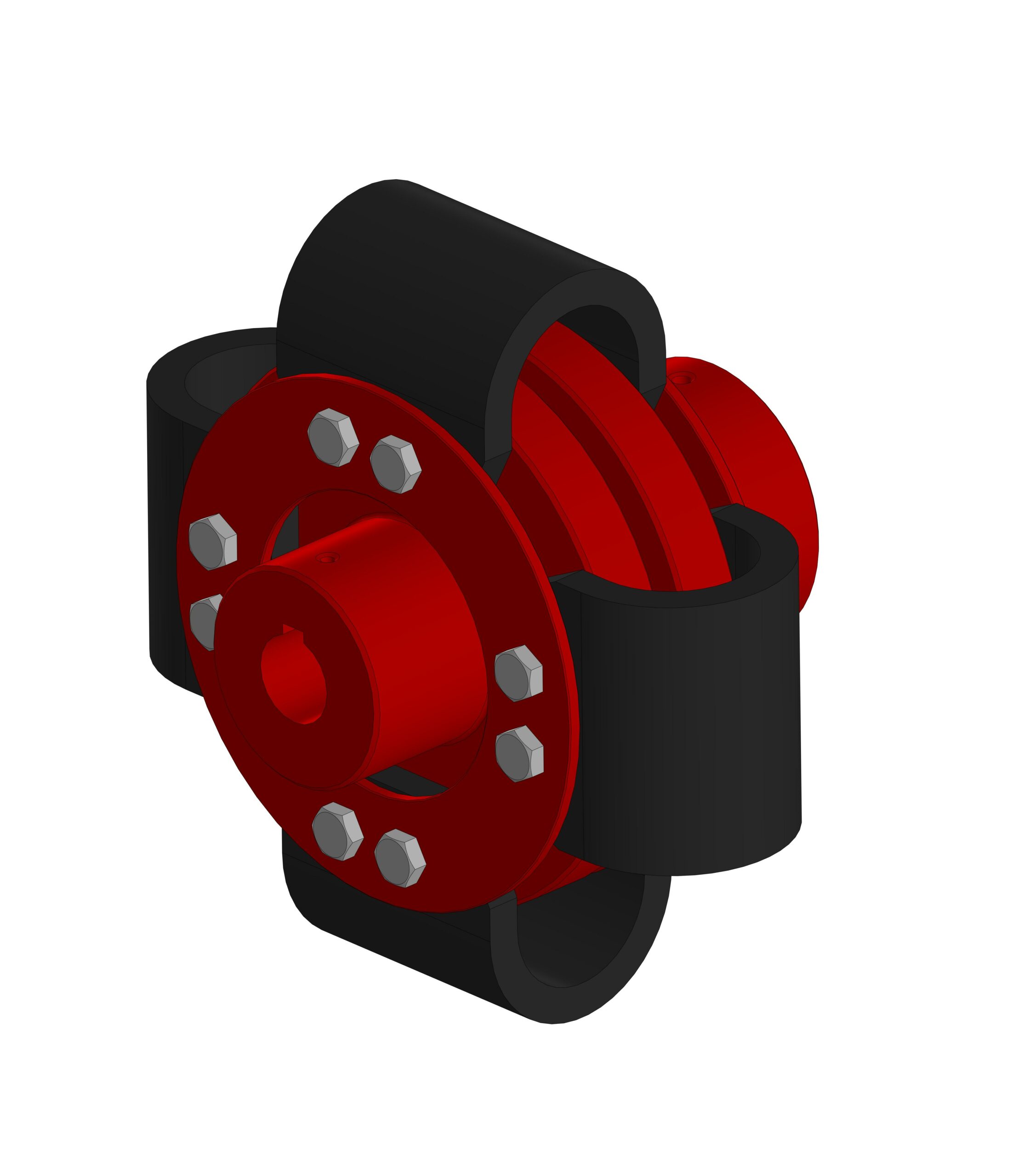

3Д-модель муфты лепестковой с деталировкой
Техническая характеристика:
Номинальный момент 350 Н*м;
Диаметры посадочных отверстий: 32 и 48 мм;
Длина муфты 200 мм;
Диаметр полумуфт 200 мм;
Высота муфты 295 мм.
