Лепестковая муфта

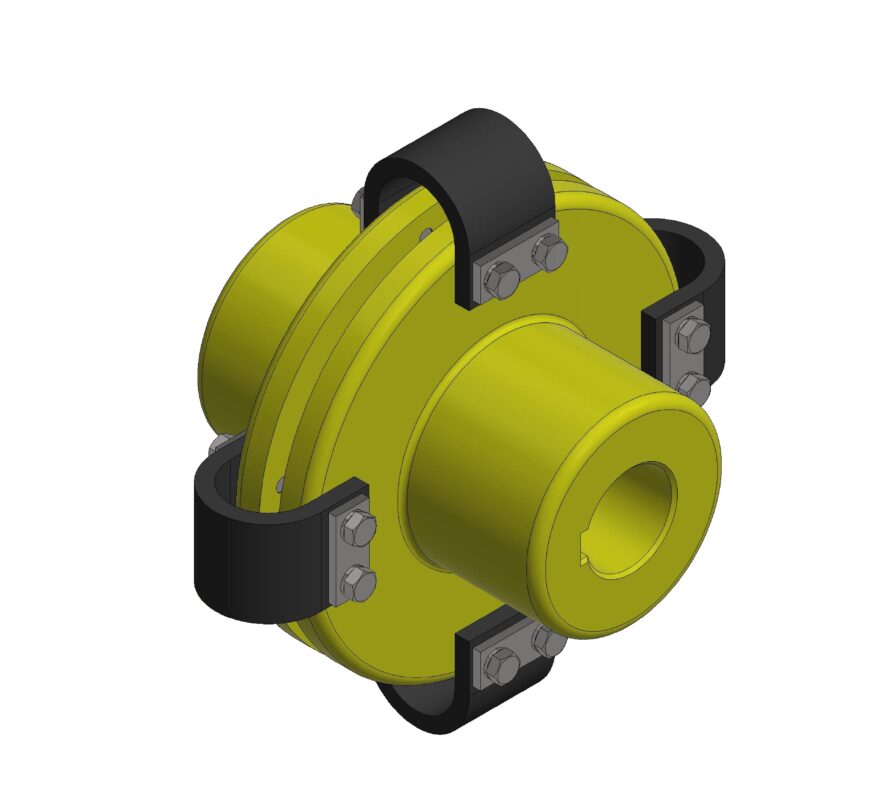

Муфта лепестковая

Техническая характеристика:
Номинальный момент 300 Н*м;
С одной стороны, коническое посадочное отверстие;
Диаметр цилиндрического посадочного отверстия 90 мм;
Длина муфты 360 мм;
Диаметр полумуфт 400 мм;
Высота муфты 510 мм.
Сборочный чертеж в формате pdf прилагается.

Состав: 3D сборка, модели всех деталей Язык документа

Софт: Autodesk Inventor 2020

Файлы:
Муфта лепестковая.iam
Муфта лепестковая.pdf
Планка.ipt
Полумуфта - 1.ipt
Полумуфта - 2.ipt
Упругий элемент.ipt
OldVersions/???? ?????⪮???.0014.iam
