Муфта упругая с резиновыми брусками

Московский государственный технический университет им. Н.Э Баумана
Кафедра автомобилестроение

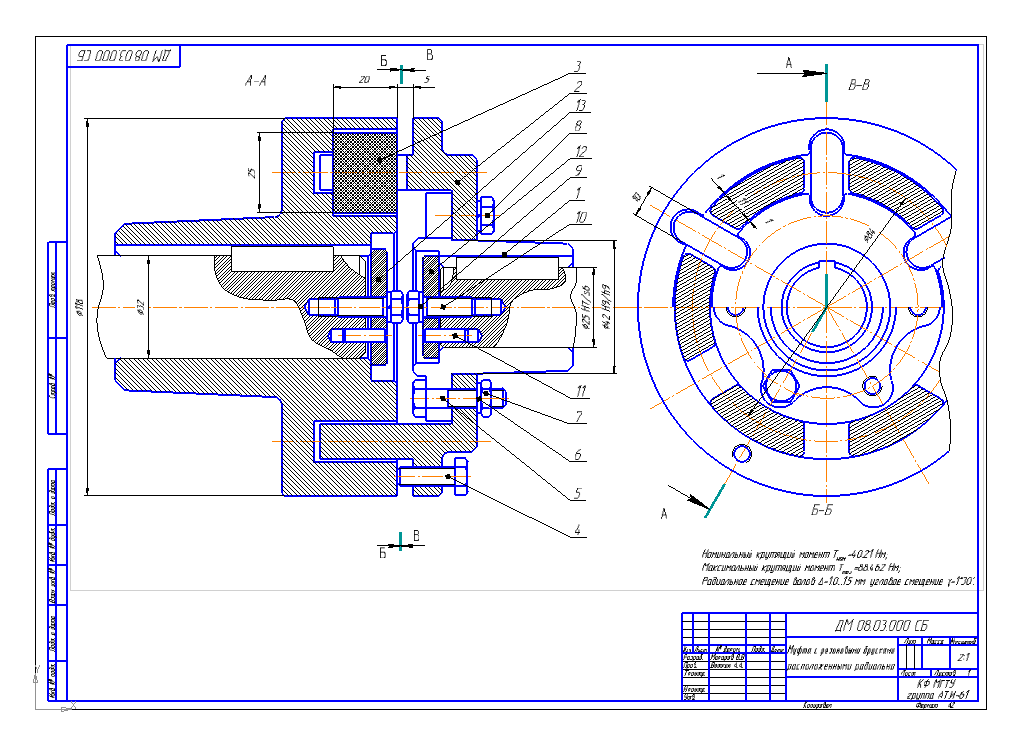

Чертеж упругой муфты
Москва 2016

Муфта упругая с резиновыми брусками, расположенными радиально. Используется для передачи крутящего момента с вала электромотора на редуктор.

Состав: Муфта упругая (СБ), Спецификация.

Софт: КОМПАС-3D 16 sp3

Файлы:

Спецификация муфта.spw

муфта упругая.cdw
