Муфта упругая вакуумного насоса системы уплотнения вала генератора

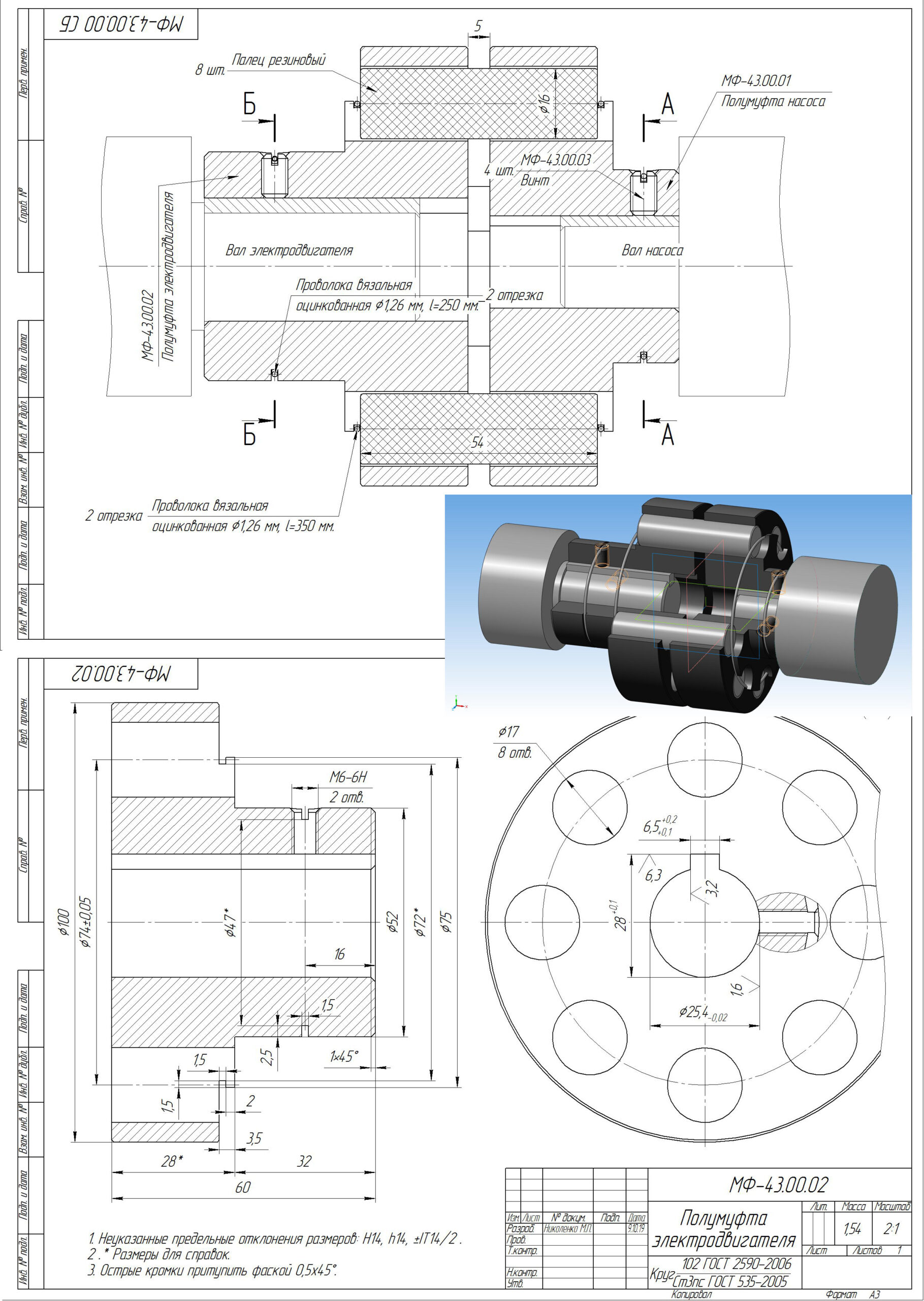

Чертежи муфты вакуумного насоса системы уплотнения вала генератора(2900 об/мин, 2,5 квт) выполнены для последующего изготовления и установки вместо вышедшей из строя существующей муфты. Принципиальным отличием от втулочно-пальцевой муфты является отсутствие стальных соединительных пальцев, что позволяет менее строго отнестись к качеству изготавливаемых полумуфт. Также очень важной особенностью является ремонтопригодность данной конструкции, заключающаяся лишь в замене изношенных пальцев. Самое главное, это то, что подобных конструкций нет в справочниках (я не встречал) и они показали себя с наилучшей стороны на других подобных насосах.

Состав: 3D сборка, деталировка, чертежи Язык документа

Софт: КОМПАС-3D 13 sp1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Соединения / Муфта упругая вакуумного насоса системы уплотнения вала генератора

Винт М6.m3d
Место установки.m3d
Пальчик резиновый.m3d
Полумуфта насоса.m3d
Полумуфта электродвигателя.m3d
Проволока вязальная d 1,26.m3d
Проволока вязальная d 1,26 для полумуфты насоса.m3d
Проволока вязальная d 1,26 для полумуфты электродвигателя.m3d
Сборка всего 1.a3d
Чертеж муфты насоса в сборе_МФ-43.00.00 СБ.cdw
Чертеж Полумуфта насоса _ МФ-43.00.01.cdw
Чертеж Полумуфта электродвигателя _ МФ-43.00.02.cdw
Шпонка вала насоса существующая.m3d
Шпонка вала электродвигателя существующая.m3d
