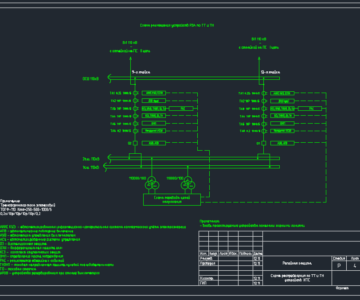

Схема распределения устройств ИТС по трансформаторам тока и напряжения

На напряжении 110 кВ техническим заданием предусматривается схема 110-4Н «два блока с выключателями и неавтоматической перемычкой со стороны линий».
Существующие устройства РЗиА выполнены на электромеханической базе. На данный момент на ПС в ОПУ установлены панели управления и защит выполняющие функции: защиты и автоматики трансформаторов Т-1 и Т-2, АЧР 1 и 2 ступени, защиты и автоматики секционного выключателя 6 кВ, управления отделителями 110 кВ, организации оперативного постоянного тока и собственных нужд, защиты минимального напряжения.
Для осуществления функция релейной защиты и автоматики (РЗА), управления новым оборудованием проектом предусматривается демонтаж панелей управления и РЗА и установка новых шкафов РЗА, прокладка силовых и контрольных кабелей в проектируемых кабельных каналах, подключение вновь устанавливаемых защит к существующим схемам, токовым цепям, цепям напряжения, обогрев и питания наружных шкафов, оперативная блокировка разъединителей, реализация центральной сигнализации в ОПУ, АЧР и АВР по стороне 6 кВ.
Питание цепей оперативной блокировки предусматривается на выпрямленном токе 220 В от выпрямительного блока, устанавливаемого в панели центральной сигнализации. Цепи оперативной блокировки собираются в шкаф на ОРУ 110 кВ.
В проекте предусматривается коммерческий учет электроэнергии по стороне 110 кВ. Счетчик подключается к цепям напряжения ТН-110 кВ и к токовым цепям встроенного в устанавливаемый по проекту выключатель ТТ.

Управление выключателями 110 кВ, вводов 6 кВ и секционного выключателя 6 кВ осуществляется с устанавливаемого в ОПУ шкафа управления с мнемосхемой. Также управление выключателями 110 кВ осуществляется со шкафов защит трансформатора.
Управление разъединителями и заземляющими ножами осуществляется с блоков управления, устанавливаемых на раме соответствующих аппаратов.
Для трансформаторов напряжения в ОПУ устанавливается шкаф трансформатора напряжения 110 кВ, в котором осуществляется образование шинок напряжения 110 кВ, их резервирование ключом перевода на ТН другой секции, контроль неисправности цепей напряжения, измерения фазных и линейных напряжений обоих секций 110 кВ.
Функции АЧР выполняет устанавливаемый шкаф автоматической частотной разгрузки, в состав которого входят два терминала, по одному на секцию.
Функции АВР выполняет выполняет устанавливаемый шкаф защит и автоматики вводных и секционного выключателей 6 кВ, в состав которого входят три терминала микропроцессорных защит.

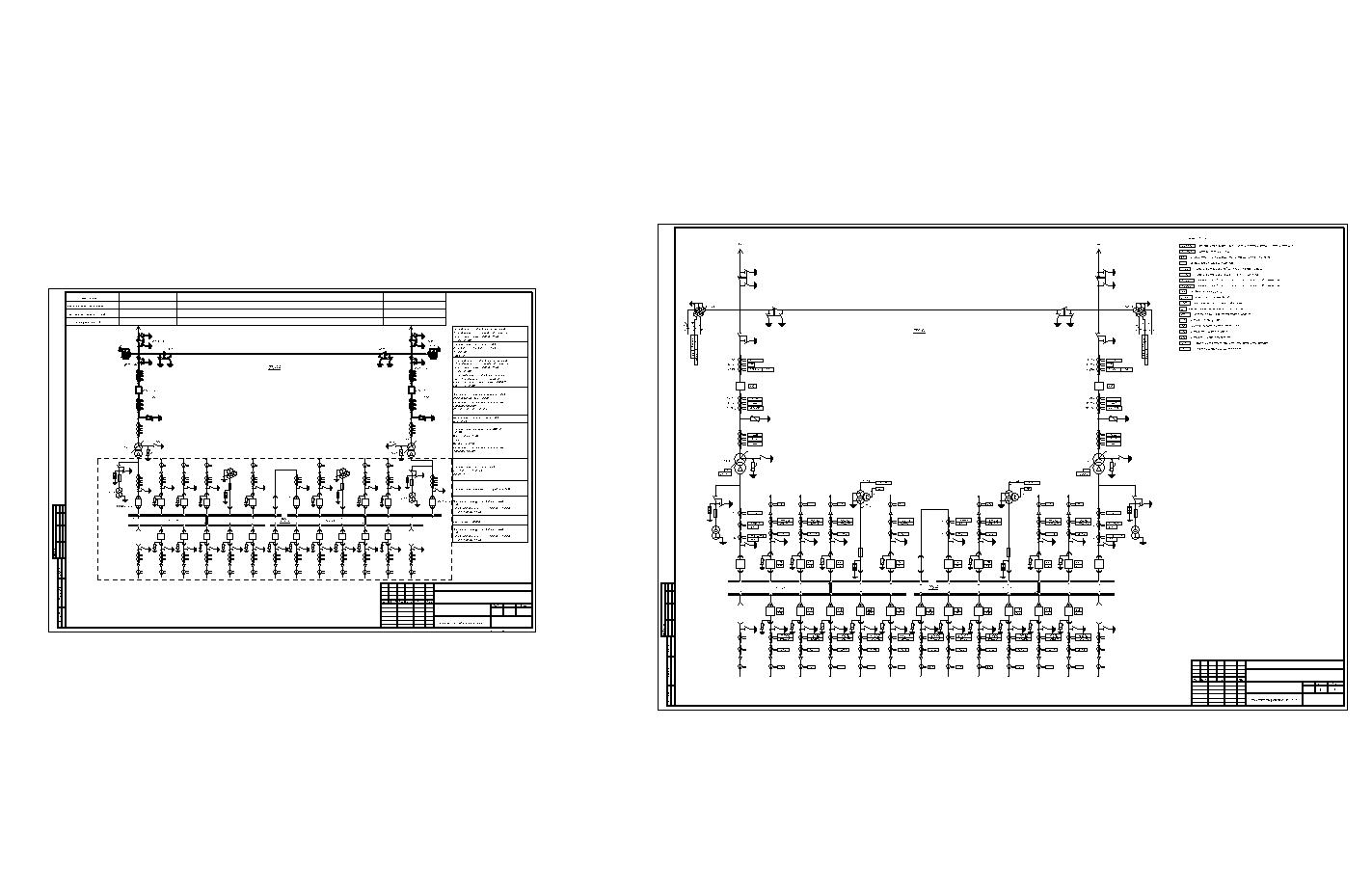

Состав: Схемы однолинейная и распределения устройств ИТС по ТТ и ТН ПС 110/6 кВ Язык документа
