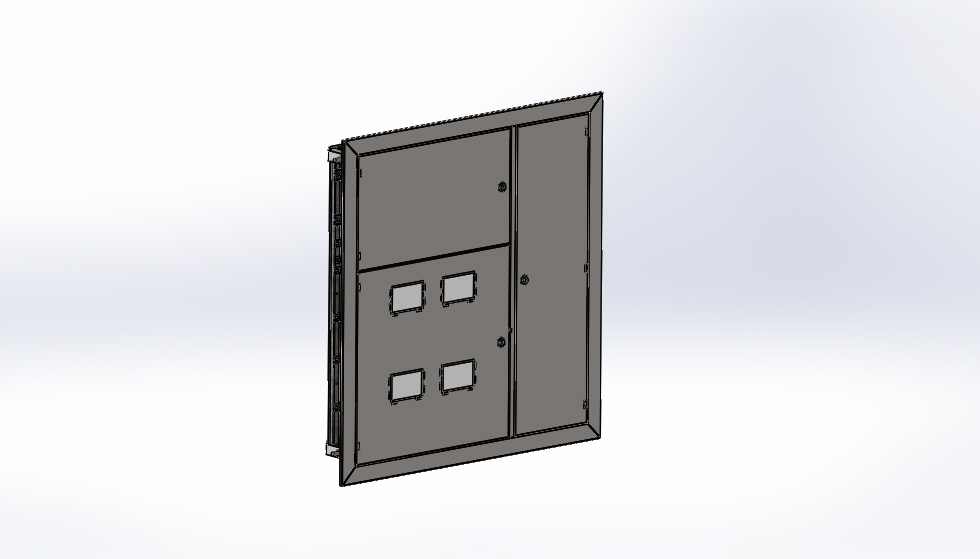

Щит этажный распределительный 4 квартирный

Щит этажный 4 квартирный предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях.

Состав: 3D Cборка

Софт: SolidWorks 14

Файлы:
Щит этажный 4 квартирный/
Щит этажный 4 квартирный/1.Завес.SLDPRT
Щит этажный 4 квартирный/1.Планка 3.SLDPRT
Щит этажный 4 квартирный/1.Межэтажный силовой блок.SLDASM
Щит этажный 4 квартирный/1.Замок.SLDPRT
Щит этажный 4 квартирный/1.Дверь3.SLDPRT
Щит этажный 4 квартирный/1.Планка 2.SLDPRT
Щит этажный 4 квартирный/1.Дверь 1.SLDPRT
Щит этажный 4 квартирный/1.Уголок.SLDPRT
Щит этажный 4 квартирный/1.Планка 1.SLDPRT
Щит этажный 4 квартирный/1.Подставка под щетки.SLDPRT
Щит этажный 4 квартирный/1.Уселитель.SLDPRT
Щит этажный 4 квартирный/1.Планка 8.SLDPRT
Щит этажный 4 квартирный/1.Бок.SLDPRT
Щит этажный 4 квартирный/1.Зеркально отразитьДержатель1.SLDPRT
Щит этажный 4 квартирный/1.Уголок с перфорацией.SLDPRT
Щит этажный 4 квартирный/1.Держатель1.SLDPRT
Щит этажный 4 квартирный/1.Зеркально отразитьБок.SLDPRT
Щит этажный 4 квартирный/1.Завес часть 2.SLDPRT
Щит этажный 4 квартирный/1.Орг стекло окошко.SLDPRT
Щит этажный 4 квартирный/1.Зеркально отразитьПланка задняя.SLDPRT
Щит этажный 4 квартирный/1.Зеркально отразитьСкоба1.SLDPRT
Щит этажный 4 квартирный/1.Зеркально отразитьУселитель.SLDPRT
Щит этажный 4 квартирный/1.Планка задняя.SLDPRT
Щит этажный 4 квартирный/1.Верх.SLDPRT
Щит этажный 4 квартирный/1.Зетка.SLDPRT
Щит этажный 4 квартирный/1.Шпильки.SLDPRT
Щит этажный 4 квартирный/1.Планка 5.SLDPRT
Щит этажный 4 квартирный/1.Дверь 2.SLDPRT
Щит этажный 4 квартирный/1.Дверь 1СБ.SLDASM
Щит этажный 4 квартирный/1.Зеркально отразитьВерх.SLDPRT
Щит этажный 4 квартирный/1.Скоба.SLDPRT
Щит этажный 4 квартирный/1.Межэтажный силовой блок.JPG
Щит этажный 4 квартирный/1.Перемычка.SLDPRT
Щит этажный 4 квартирный/1.Дверь 2СБ.SLDASM
Щит этажный 4 квартирный/1.Зеркально отразитьПланка 1.SLDPRT
Щит этажный 4 квартирный/1.Планка 4.SLDPRT
Щит этажный 4 квартирный/1.Дверь 3 СБ.SLDASM
Щит этажный 4 квартирный/1.Рамка.SLDASM
Щит этажный 4 квартирный/1.Скоба1.SLDPRT
Щит этажный 4 квартирный/1.Уголок 1.SLDPRT
