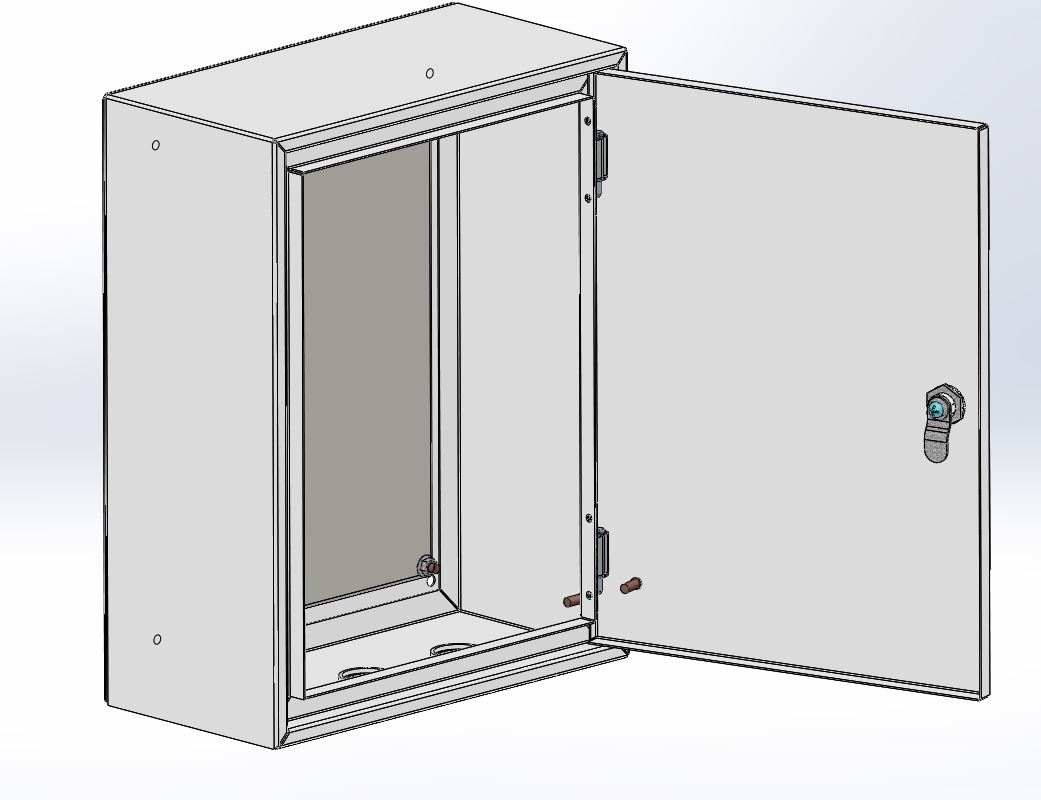

Щит с монтажной панелью 395х310х150мм ЩМП-01 IP54 ASD

Корпус ЩМП представляет собой сварной корпус 395х310х150 IP54, оснащенный монтажной панелью для установки оборудования модульного или панельного типа. Производство «АСД-электрик».

Состав: 3D сборка Язык документа

Софт: SolidWorks 18 SP4

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Щит с монтажной панелью 395х310х150мм ЩМП-01 IP54 ASD

Гайка с прессшайбай DIN 6923 ГОСТ 50592-93.SLDPRT
Дверь СБ.SLDASM
Дверь.SLDPRT
Задняя пластина.SLDPRT
Замок IEK 18-18_34.SLDPRT
Корпус.SLDPRT
Монтажная панель.SLDPRT
Оболочка СБ.SLDASM
петля.SLDPRT
Резьбовая шпилька РТ М6х15.SLDPRT
Сальник.SLDPRT
скоба.SLDPRT
Шкаф ЩМП-01-1 MC063102.SLDASM
штифт.SLDPRT
