Шинный ящик клеммный

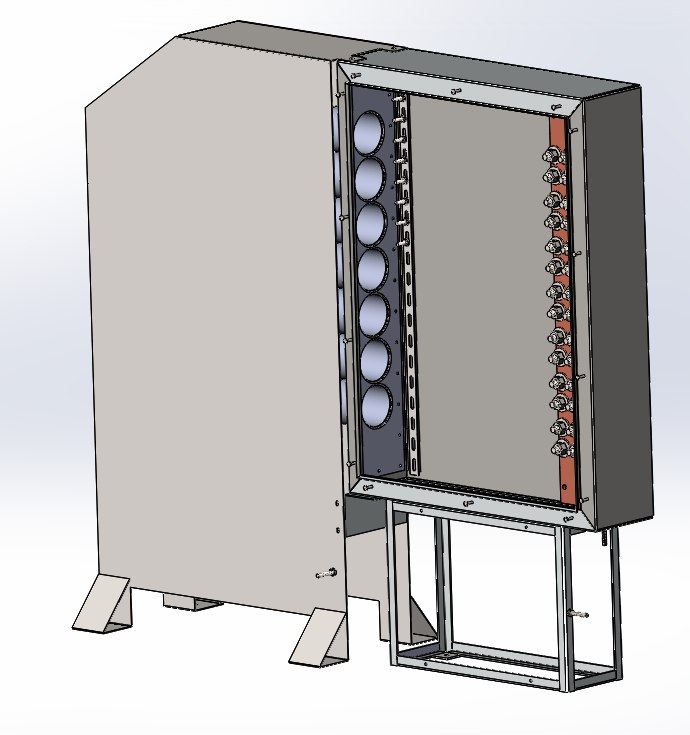

Модель клеммного шинного ящика,с боковыми отверстиями для входа питающих проводников, которые защищены кожухом. Так же разработана подставка для самого ящика. Крышка на болтах, антивандальная. Разрабатывался для откачки рекуперативной энергии торможения поездов.
Ящик шинный ответвительный предназначен для приема и распределения электрической энергии постоянного тока и подключения отходящих линий.
Степень защиты IP 54
Номинальное напряжение 825В
Сечение проводников питающей сети, присоединяемых непосредственно к зажимам ящика до 500мм²
Габаритные размеры 1050х800х220.

Состав: 3d сборка, детали Язык документа

Софт: SolidWorks 2016

Просмотр файлов
196.SLDPRT
402.SLDPRT
575.SLDPRT
ДВЕРЬ.SLDPRT
КОЖУХ.SLDASM
Лицевая панель кожуха.SLDPRT
МОНТАЖНАЯ ПЛАТА.SLDASM
Стенка.SLDPRT
ШИНА И ЗАГЛУШКА.SLDASM
ШКАФ КЛЕММНЫЙ ОТСОСА.SLDASM
Шина.SLDPRT
вверхняя панель кожуха.SLDPRT
заглушка на край.SLDPRT
заглушка.SLDPRT
изолятор IEK SM-76.SLDPRT
корпус.SLDPRT
косынка.SLDPRT
монтажная плата.SLDPRT
наполльная подставка.SLDASM
пластина для подставки.SLDPRT
профиль зетовый.SLDPRT
соеденитель кожуха.SLDPRT
стенка 1 кожуха.SLDPRT
стенка 2 кожуха.SLDPRT
труба.SLDPRT
фланец.SLDPRT
