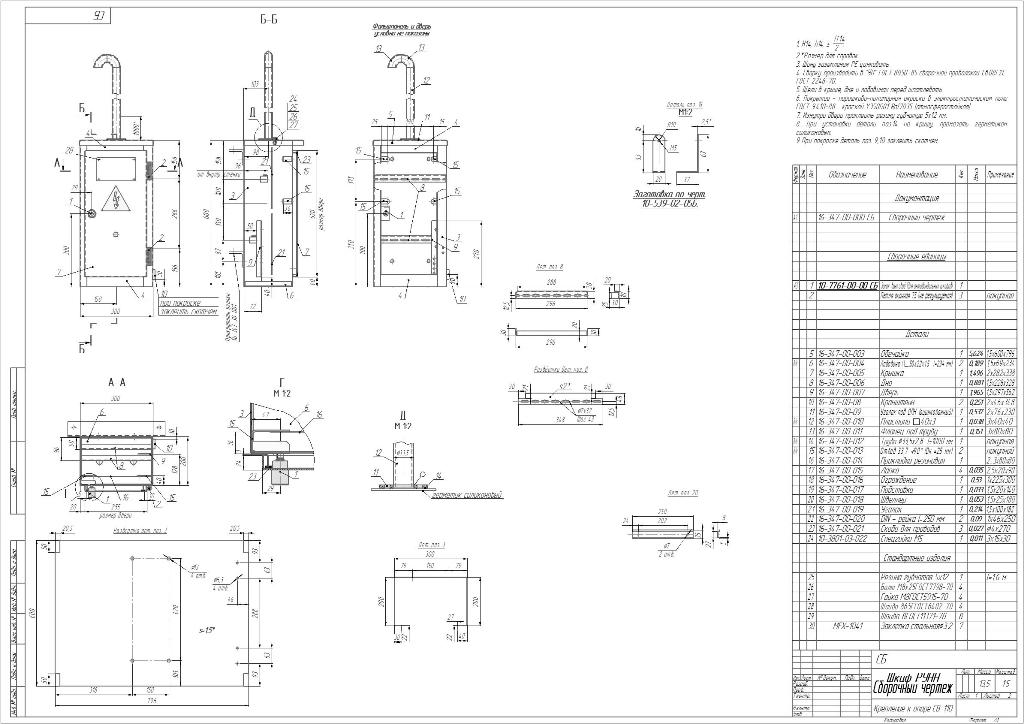

Шкаф РУНН крепление к опоре СВ-110

Подстанция столбовая с щитом РУНН,подставкой под трансформатор ОЛ-1,25/10(6),конструкцией под РЛНД,конструкцией под привод и винтовым замком на щит РУНН.

Состав: Чертежи со спецификацией,чертежи гиба и сварки деталей

Софт: КОМПАС-3D 16 SP2

Файлы:
Конструкция под РЛНД( 50х50х5).cdw
Крепление труб.cdw
Конструкция под привод.cdw
Замок винтовой (маленький)..cdw
Крепление щита НН.cdw
Щит НН.cdw
Плита под предохранители.cdw
Крепление трансформатора ОЛ.cdw
Комплектовочная ведомость(трансфорсатор ОЛ).cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

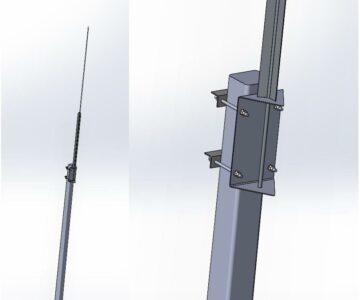

Крепление молниеотвода ТС-5С на стойку СВ 110-3
Рейтинг: 30
Софт: SolidWorks 2023
Состав: 3D Сборка
0
1
0
78
Крепление молниеотвода ТС-5С на стойку СВ 110-3

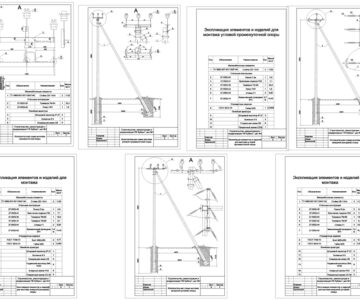

Угловые и промежуточные опоры 10кВ ВЛЗ на стойках СВ-110-5
