Угловые и промежуточные опоры 10кВ ВЛЗ на стойках СВ-110-5

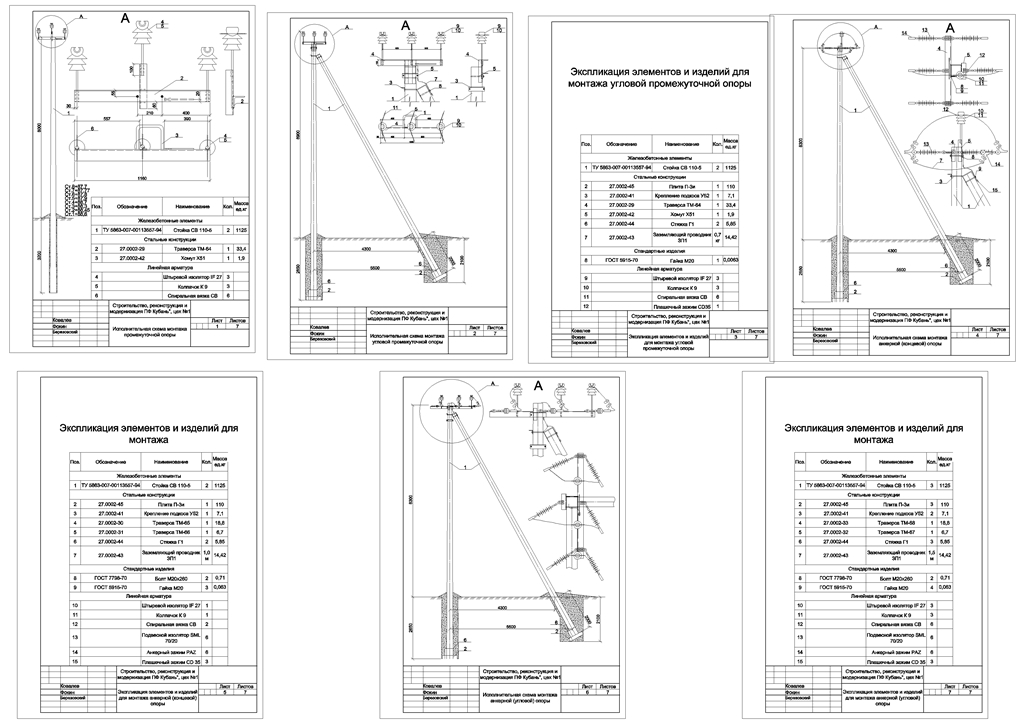

ВЛЗ 10 кВ, чертежи 4 типов опор: А20-3Н, П20-3Н, УА20-3Н, УП20-3Н

Состав: Исполнительная схема Язык документа

Софт: AutoCAD 2015

Каталог / Инженерные системы / Электроснабжение и освещение / Угловые и промежуточные опоры 10кВ ВЛЗ на стойках СВ-110-5

Просмотр файлов
РЭС.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1
2017-09-23 в 23:12 Ответить

Ошибки при черчении, несоответствие заявленного типового.
Например опора анкерная концевая позиция 7 указана как заземляющий проводник, но на чертеже позиция 7 стоит на пролете фазного проводника. Крепление траверс - показан болт (поз. 8), но не указаны гайки (поз. 9). Полное отсутствие размеров на видах данной опоры.

Сами чертежи выполнены грубо, масштабы не соблюдены, размеры заданы текстовой строкой, опоры стойки опор начерчены не вертикально.

Итог - не совсем рационально потраченные баллы
