Шкаф силовой (для конвейеров)

Шкаф силовой. Состоит из трёх секций. Питание подаёт на 5 конвейеров. Суммарная мощность - 145 кВт.

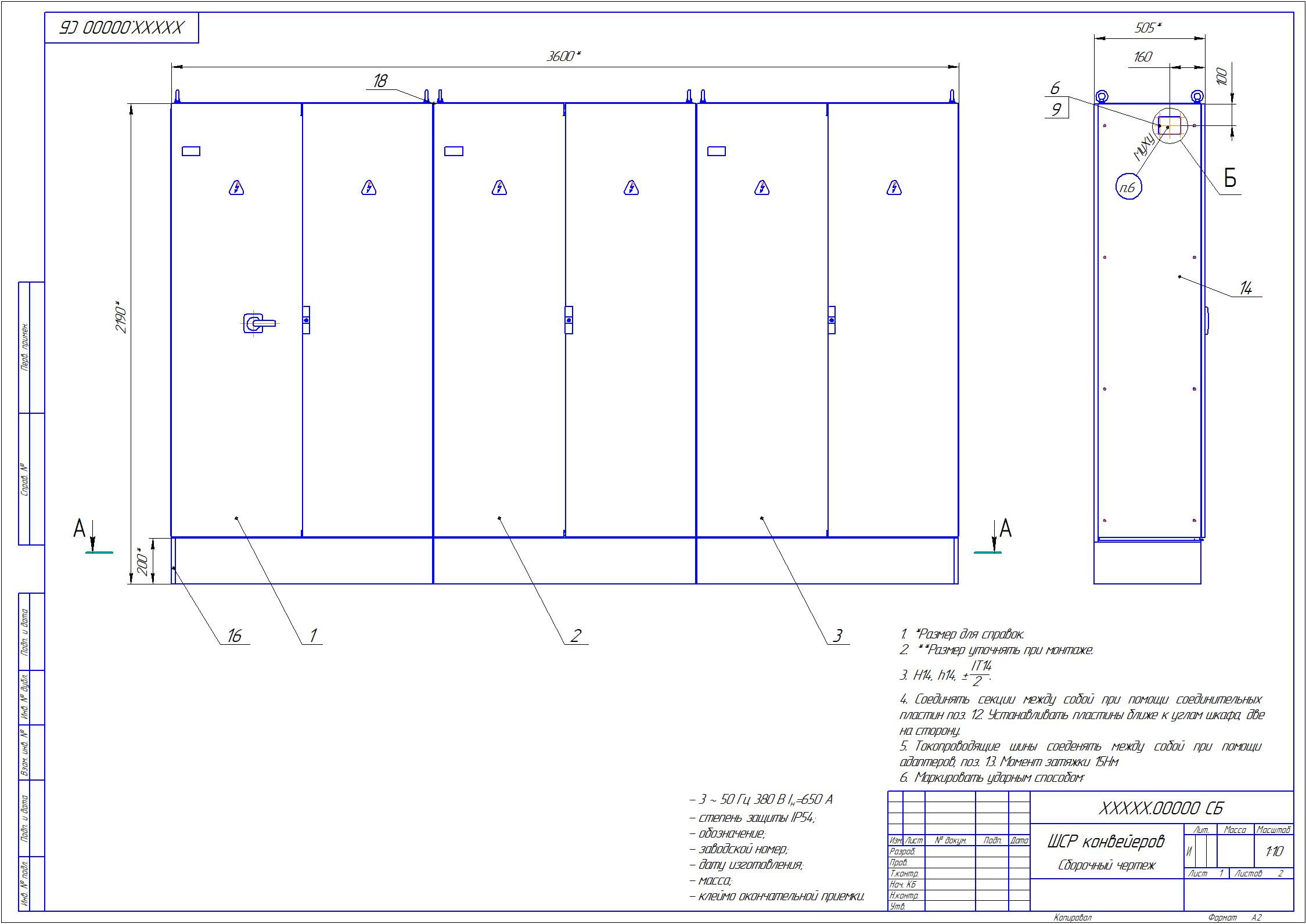

Состав: Сборочный чертеж. Спецификация. Деталировка

Софт: КОМПАС-3D 18

Файлы:

Чертежи/

Чертежи/Чертеж Э8_1.cdw

Чертежи/2055312.10000 СБ ШСР конвейеров.cdw

Чертежи/2055312.11000 Первая секция/

Чертежи/2055312.11000 Первая секция/2055312.11000 Первая секция.spw

Чертежи/2055312.11000 Первая секция/2055312.11100 СБ Панель.cdw

Чертежи/2055312.11000 Первая секция/2055312.11001 - Табличка.cdw

Чертежи/2055312.11000 Первая секция/2055312.11101 - Табличка.cdw

Чертежи/2055312.11000 Первая секция/2055312.11000 СБ Первая секция.cdw

Чертежи/2055312.11000 Первая секция/2055312.11100 Панель.spw

Чертежи/2055312.10000 СП ШСР конвейеров.spw

Чертежи/2055312.12000 Вторая секция/

Чертежи/2055312.12000 Вторая секция/2055312.12000 СБ Вторая секция.cdw

Чертежи/2055312.12000 Вторая секция/2055312.12001 - Табличка.cdw

Чертежи/2055312.12000 Вторая секция/2055312.12100 СБ Панель.cdw

Чертежи/2055312.12000 Вторая секция/2055312.12000 Вторая секция.spw

Чертежи/2055312.12000 Вторая секция/2055312.12100 Панель.spw

Чертежи/2055312.12000 Вторая секция/2055312.12101 - Табличка.cdw

Чертежи/2055312.13000 Третья секция/

Чертежи/2055312.13000 Третья секция/2055312.13100 Панель.spw

Чертежи/2055312.13000 Третья секция/2055312.13000 Третья секция.spw

Чертежи/2055312.13000 Третья секция/2055312.13101 - Табличка.cdw

Чертежи/2055312.13000 Третья секция/2055312.13001 - Табличка.cdw

Чертежи/2055312.13000 Третья секция/2055312.13000 СБ Третья секция.cdw

Чертежи/2055312.13000 Третья секция/2055312.13100 СБ Панель.cdw

Чертежи/2055312.10000 ЭС1 Электроснабжение конвееров.cdw

Чертежи/Чертеж Э8.cdw

Чертежи/2055312.10000 ВП ШСР конвейеров.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Шкаф силовой распределительный типа ЩО-70 развертка

Рейтинг: 100

Софт: AutoCAD 10

Состав: Развертки

Шкаф силовой распределительный типа ЩО-70 развертка

Шкаф управления

Софт: STEP / IGES 2021

Состав: 3D модель

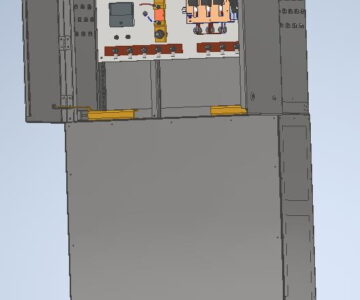

Шкаф силовой переходной СДЗ
