Служит для минимального размещения шкафов различных функций в одной оболочке. Применяется в КТП (бетонные, встроенные реконструируемые, и пр.) для установки например: щит собственных нужд, шит тепловой защиты трансформаторов и группу выключателей маломощных потребителей.
- Главная -
- Чертежи -
- Инженерные системы -
- Электроснабжение и освещение -
- Шкаф-стойка 450х600х2000 совмещенных/раздельных функциональных шкафов.

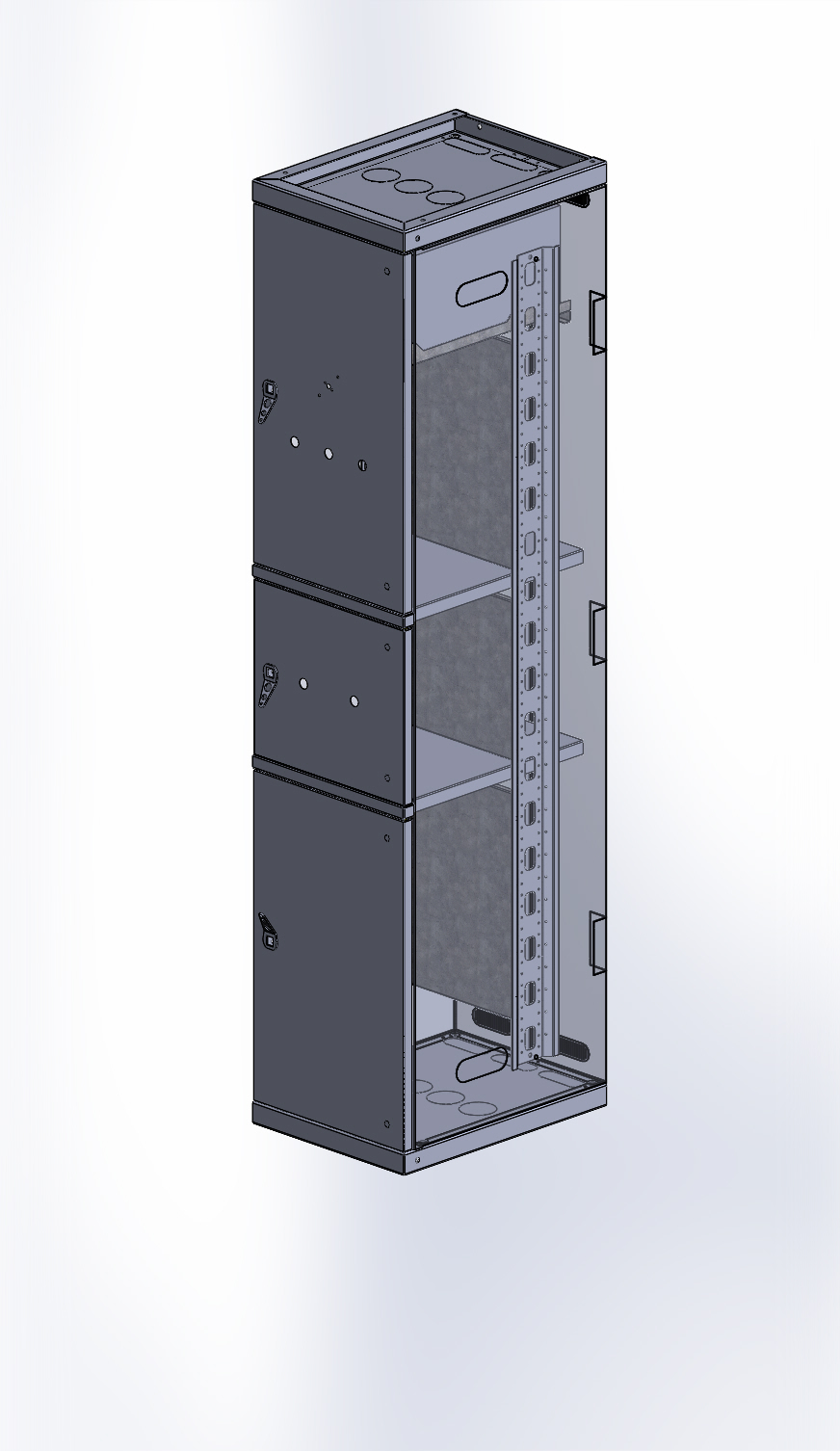

Шкаф-стойка 450х600х2000 совмещенных/раздельных функциональных шкафов.
0
96
977
4
0
50
Сообщить о проблеме
Автор
Алексей
Савельев
Дата
12.01.2017
Язык
Русский
Состав
3D сборка вариативная
Софт
SolidWorks 2013 SP5
Как открыть?
Отзывов пока нет
Содержимое архива
-
РОСС.ХХХ.14.00.01.01.00000.09 Зацеп замка.SLDPRT
-
РОСС.ХХХ.14.00.01.01.00000.07 Дверь.SLDPRT
-
EATON 1500ВА.SLDPRT
-
РОСС.ХХХ.14.00.01.01.00000.08 Монтажная панель.SLDPRT
-
РОСС.ХХХ.14.00.01.01.00000.13 Монтажная панель.SLDPRT
-
РОСС.ХХХ.14.00.01.01.00000.03 Профиль-стойка.SLDPRT
-
РОСС.ХХХ.14.00.01.01.00000.02 Поддон.SLDPRT
-
Замок.SLDASM
-
РОСС.ХХХ.14.00.01.01.00000.05 Монтажная панель.SLDPRT
-
РОСС.ХХХ.14.00.01.01.00000.01 Профиль изм.1.SLDPRT
-
Язык.sldprt
-
Болт М5х16 ГОСТ 7805-70.sldprt
-
РОСС.ХХХ.14.00.01.01.00000.07-04 Дверь.SLDPRT
-
Гайка М22 ГОСТ 5916-70.sldprt
-
РОСС.ХХХ.14.00.01.01.00000.04 Полка.SLDPRT
-
Шайба 5 ГОСТ 11371-78.sldprt
-
Личинка.sldprt
-
РОСС.ХХХ.14.00.01.01.00000.10 Скоба DIN.SLDPRT
-
Гайка заклёпка М6 плоский бурт.SLDPRT
-
ВА 04-31.SLDPRT
-
РОСС.ХХХ.14.00.01.01.00000.07-02 Дверь.SLDPRT
-
Кольцо уплотнения.SLDPRT
-
НЕРО.208.208.12 Зацеп замочный.SLDPRT
-
РОСС.ХХХ.14.00.01.01.00000.06 Полка усиленная.SLDPRT
-
РОСС.ХХХ.14.00.01.01.00000.07-01 Дверь.SLDPRT
-
РОСС.1009.16.00.00000.01 Шкаф 450х600х2100 ( 3 отсека ЩБПОСГМП).SLDASM
